7针5mm间距蓝色接线端子连接器结构设计

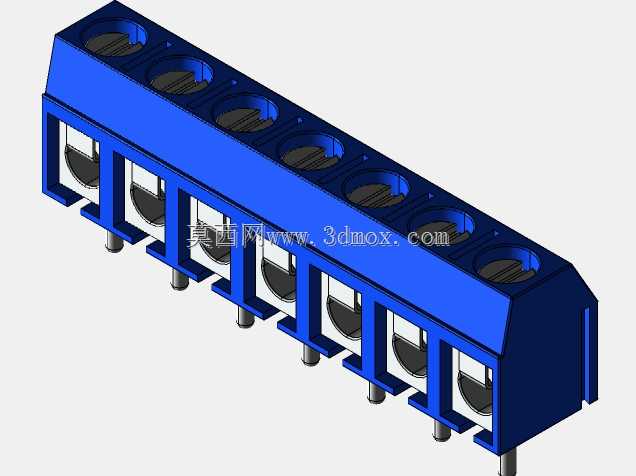

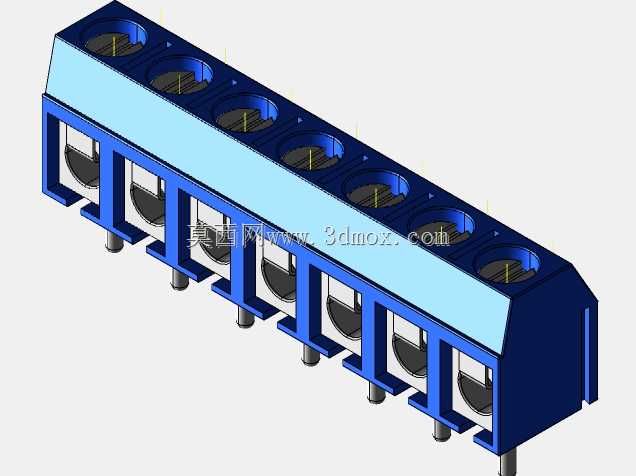

这类贯穿式接线端子是电气柜内布线、工控设备内部接线、小功率电源模组配线场景里的常用基础连接件，日常选型时经常会碰到安装空间受限、接线线径匹配、相邻端子绝缘防护的实际问题，这个7位的端子结构就是针对紧凑安装空间做的适配设计。从实际安装边界来看，整体长度35mm、宽度7.6mm、高度10mm，采用直插式THT焊针设计，焊针间距严格控制在5mm，刚好匹配常规PCB板上的标准孔位排布，不需要额外调整板上开孔位置，波峰焊时焊针的长度和直径也适配常规焊盘吃锡深度，不会出现焊锡溢出粘连相邻针脚的问题。设计上把每个接线位做了独立的绝缘隔仓，蓝色的绝缘基座采用阻燃工程塑料材质，每个接线位上方的圆形进线孔可以适配对应线径的多股铜芯线，下方的锁紧结构可以把导线牢牢压接在导电件上，相邻仓位之间的隔断筋既可以防止接线时导线毛刺外露造成短路，也能提升整体基座的结构强度，避免多根导线同时接线时基座出现形变。日常使用中，这类端子常被用在小型PLC扩展模块、开关电源输出端、传感器集线板、小型工控驱动板的对外接线位置，相比螺钉式外露端子，这种封闭隔仓的设计可以避免车间内的金属粉尘、切削液雾气落到导电部位造成绝缘下降，也能防止检修时工具误触带电部位引发安全问题。建模时特意还原了每个接线位内部的导电片轮廓、锁紧螺钉的让位空间、基座底部的定位凸点，这些细节都是实际生产装配时会用到的结构：底部的定位凸点可以在PCB焊接前先卡入板上的定位孔，防止过波峰焊时端子出现偏移；每个接线位的进线口做了微小的倒角，方便穿线时导线顺利进入，不会被塑料飞边卡住线芯；焊针的根部做了加粗的止退结构，避免接线拧螺钉时焊针出现转动或者被拔出的问题。从选型适配角度看，5mm的针距可以满足300V以内工作电压的绝缘间隙要求，7位的排布刚好适配常见的8路以下信号传输或者小功率供电的接线需求，整体窄型的宽度设计可以在有限的PCB板宽度方向上排布更多端子，不会占用过多板上空间，给周边的电容、继电器等元件留出足够的安装位置。
