双排直插THT排针连接器结构设计

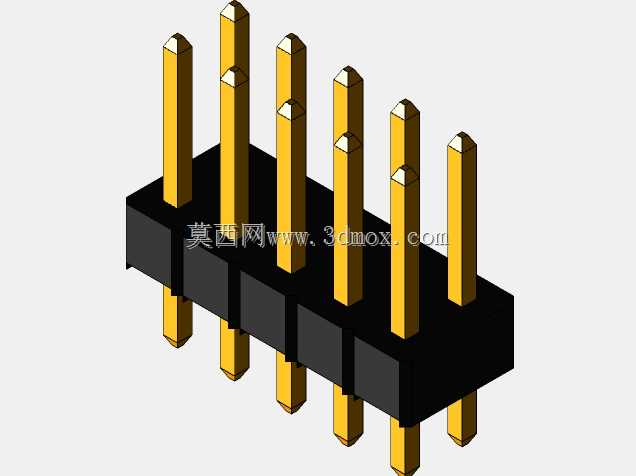

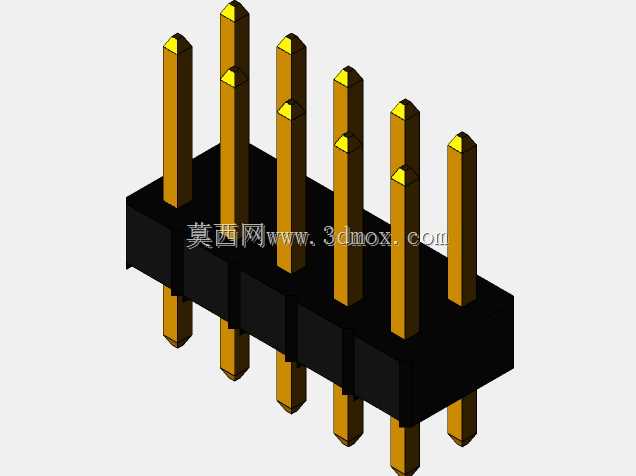

在电路板级电气互联场景中，直插排针是应用频次极高的板对板、板对线连接载体，这类元件的设计精度直接决定整机设备的电气连接可靠性与长期运行稳定性，尤其在工业控制板卡、消费电子主板、嵌入式开发模块等场景中，排针的尺寸公差、结构强度、安装适配性是结构工程师选型与建模时必须重点校核的内容。本次呈现的双排直插排针采用THT通孔焊接工艺设计，整体为双排错位排布的插针结构，插针采用黄铜基材镀金工艺设计，既保证插针自身的结构刚性，避免插装过程中出现针体弯折变形，也能降低接触电阻，提升信号传输的稳定性，黑色绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、针体移位的问题。从安装边界来看，该排针节距为2.54mm，是行业通用的标准间距规格，可直接适配市面绝大多数通用PCB板的焊盘孔位设计，无需额外定制开孔，整体长度12.7mm、宽度5.08mm、高度8.89mm的外形尺寸，在PCB布局时可精准预留安装空间，避免与周边电容、电阻、芯片等元器件出现装配干涉。插针两端均伸出绝缘基座，一端用于焊接固定在PCB板的通孔焊盘上，另一端用于与对应规格的排母座对接，实现不同电路板之间的信号与电力传输，插针顶端做了倒角导向设计，在与排母对接时可顺利导入母座插孔，降低装配对位难度，减少插针顶弯、插孔损伤的概率。在建模过程中，需要严格把控每根插针的同轴度公差，以及相邻插针之间的中心距偏差，若针位偏移超过允许范围，焊接时会出现插针无法顺利穿过PCB焊盘孔的问题，或是对接排母时出现个别针位接触不良的故障；绝缘基座的外形尺寸也需要严格控制，尤其是基座底部与PCB板面接触的定位面平整度，若平面度超差，焊接后会出现排针倾斜、针体高低不一致的问题，影响后续对接装配。这类排针的应用场景覆盖极广，小到家用智能设备的控制板，大到工业自动化设备的主控模块，都能见到这类标准间距排针的身影，在结构设计时选用标准规格的连接元件，既能降低采购成本，也能提升产品的可维护性，后期设备维修更换时无需寻找特殊定制件，直接选用同规格标准件即可完成替换。建模时还原的插针倒角、基座卡槽等细节，也能为后续PCB装配仿真、整机结构干涉检查提供精准的模型支撑，避免在实际打样阶段出现装配匹配问题，缩短产品研发迭代的周期。
