G1/4螺纹50mm规格内外丝气动扩展接头

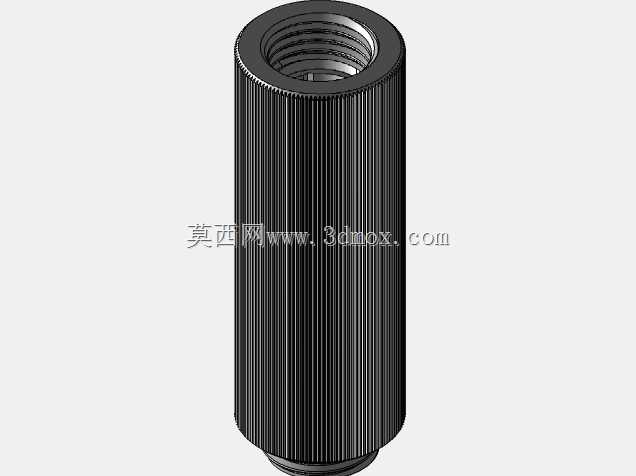

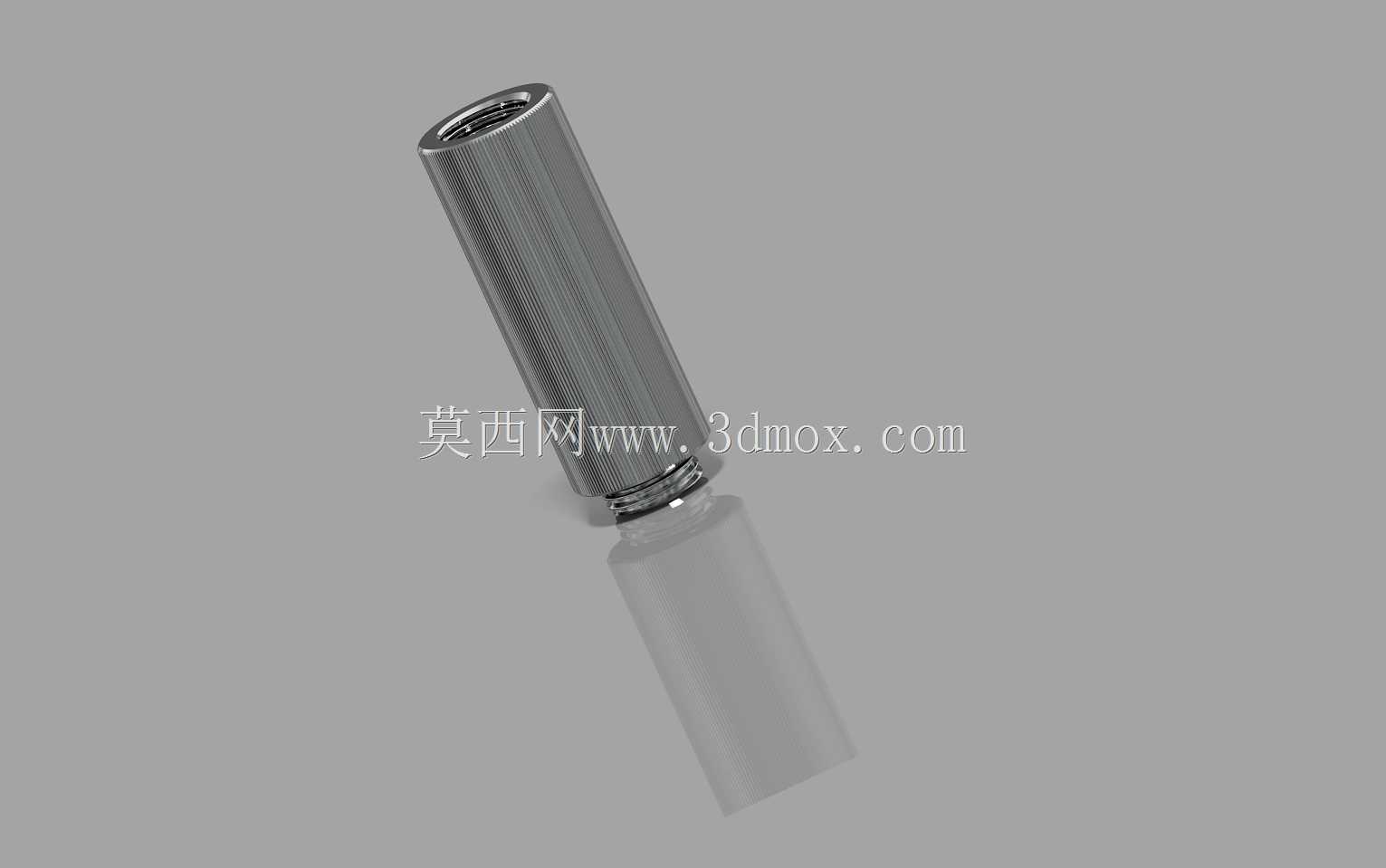

在气动回路搭建、小型流体管路接驳的现场作业里，经常会遇到原有接口长度不足、需要延伸安装位置的工况，这类50mm安装高度的内外丝扩展接头，就是专门针对这类场景设计的转接配件。它一端采用G1/4外螺纹结构，另一端为同规格内螺纹，不需要额外搭配转接头，就能直接串接在原有管路的两个G1/4接口之间，把管路的接驳位置向外延伸50mm，避开周边的结构干涉位，给后续的阀门安装、传感器加装或者管路维护留出足够的操作空间。从结构设计来看，接头主体采用直筒型布局，外表面做了滚花纹理处理，这不是为了装饰，而是考虑到现场安装时，很多狭小空间没法用大尺寸扳手卡紧，滚花面能提供足够的手部摩擦力，徒手就能完成初步拧紧，再用小型扳手做最终的扭矩锁紧，不会因为表面打滑划伤镀层。接头的螺纹段做了退刀槽设计，能保证螺纹拧到底的时候端面完全贴合，不会出现螺纹虚接导致的密封泄漏问题，表面的镍镀层一方面能提升抗锈蚀能力，在普通车间的潮湿环境下长期使用也不会轻易生锈卡滞，另一方面镀层表面光滑度高，能减少外接管路拖动时的摩擦阻力，不会刮破相邻的气动软管外皮。做三维建模的时候，要特别注意几个安装边界尺寸：首先是整体同轴度，内外螺纹的轴线偏差必须控制在0.1mm以内，不然串接之后管路会出现偏斜，长期受气流脉冲振动容易在螺纹根部产生应力集中，导致接头断裂；其次是外螺纹的有效啮合长度，要保证拧入对应内螺纹接口后，至少有5个完整螺牙啮合，才能承受1MPa以内的常规气动回路工作压力；内螺纹端口做了微小的倒角，既方便对接外螺纹时快速找正，也能去除端口的加工毛刺，避免安装时毛刺脱落掉入管路，堵塞后续的精密调压阀或者气缸气口。这类接头常用在小型自动化设备的气路改造、桌面型气动工装的管路排布、实验室小型流体实验台的接口延伸场景，相比用多个弯头加短接凑出来的延伸结构，一体式的扩展接头流道更顺畅，没有多余的转角造成的气压损失，也减少了多个密封点带来的泄漏风险。建模时还原滚花细节的时候，不需要把每一条滚花纹理都做实体特征，用纹理映射配合局部的凹凸结构就能满足装配干涉检查的需求，重点要保证螺纹的规格尺寸、整体安装长度、两端接口的相对位置完全符合实际安装要求，这样在做整机管路装配模拟的时候，才能准确判断这个接头装上之后会不会和周边的钣金支架、电气线槽、其他管路产生位置冲突，提前调整管路走向，避免现场安装时才发现尺寸不匹配，耽误装配进度。
