DGB9M串口公头转接头结构设计

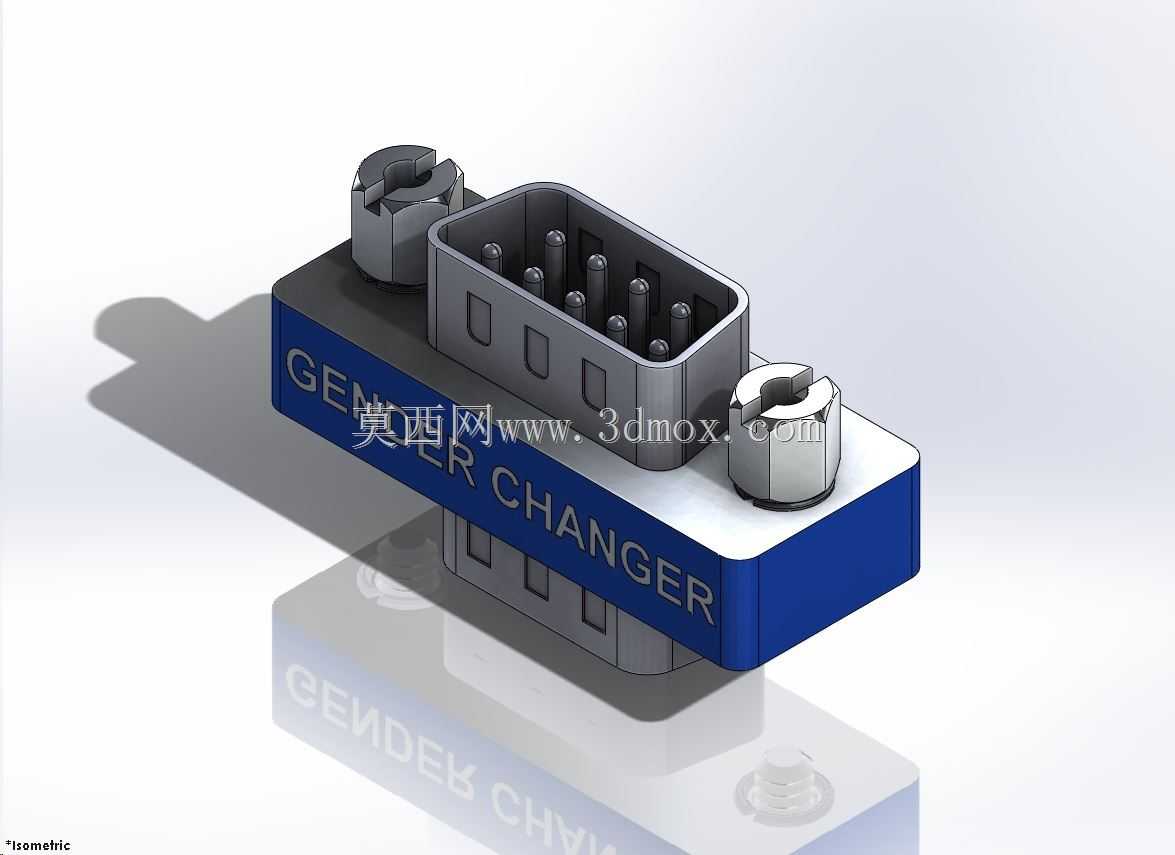

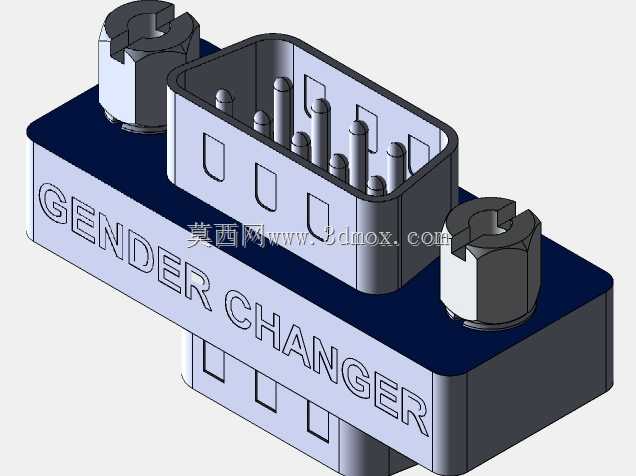

这款D-sub9针公头型转接件，主要用于串行通讯链路的接口性别转换场景，在工业控制柜布线、老旧串口设备调试、工控机外设扩展等场景中十分常用，很多现场布线时会遇到公头对公头、母头对母头无法直接对接的情况，不需要重新压接端子、重做线缆，直接加装该转接件就能快速完成接口匹配，大幅降低现场施工的返工成本。从结构设计来看，主体采用蓝白双色硬质绝缘壳体，壳体侧面印有清晰的标识字符，方便现场运维人员快速识别转接件类型，避免错插混插。两端集成的六角锁紧螺柱是这类串口转接件的核心固定结构，对接后可通过螺柱与对端接口的螺丝锁紧，避免设备运行过程中受振动、拉扯导致接口松脱，保障串行通讯的链路稳定性，螺柱的伸出长度经过适配，既不会因为过长导致安装后突出过多占用柜内空间，也不会因为过短导致无法正常咬合对端螺丝。内部插针采用标准DB9公头引脚定义，针脚排布完全符合RS232串口的通用规范，插针的同轴度、伸出长度都控制在通用接插件的公差范围内，保证插拔时的顺畅度，同时避免针脚弯折、接触不良的问题。安装边界方面，整体外形为规整长方体，宽度与标准DB9接口的安装尺寸匹配，厚度控制在低剖面范围内，在高密度安装的串口配线架、工控机多串口挡板上使用时，不会遮挡相邻的接口，不需要预留额外的避让空间。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，现场插拔操作时不会划伤操作人员手部，同时绝缘壳体的材质选用耐温、抗老化的硬质工程塑料，能够适应工业现场-10℃到60℃的常规工作温度范围，长期使用不会出现壳体脆化、开裂的问题。在建模过程中，对插针与绝缘基座的配合间隙、螺柱与壳体的装配公差都做了还原，能够直接用于机柜布线的干涉检查、接插件选型的装配模拟，也可以作为串口相关外设设计的标准接口参考件，导入装配体后不需要额外调整接口尺寸，就能直接完成对接结构的匹配设计。
