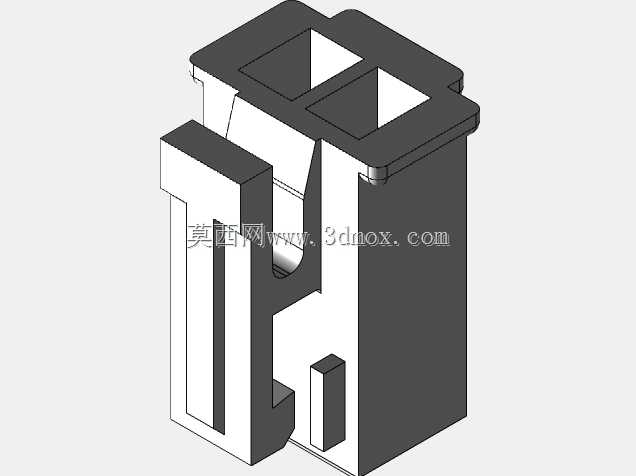

SMH250双针内螺纹连接器结构设计

这款内螺纹连接器主要面向小空间内的低压电气连接场景，常见于小型工控模块内部接线、消费类电子内部线束对接、传感器出线端固定等工况，用来实现两路导线的快速插拔对接，同时依靠内螺纹结构实现对接后的锁紧防松，避免设备运行过程中受振动、拉扯影响出现接插松脱、接触不良的问题。从结构设计逻辑来看，整体采用方型壳体布局，顶部设置两个独立的接插腔室，分别对应两路独立的导电通路，腔室之间设置隔断筋，避免两路接线之间出现爬电、短路风险，壳体外侧设置导向卡扣结构，与对接端插接时可实现盲插对位，降低装配时的对位难度，提升产线装配效率。壳体下部设置内螺纹安装位，可配合对应规格的外螺纹锁紧件，将连接器固定在设备面板或者安装支架上，安装后整体突出安装面的高度控制在10.5mm，不会占用过多设备内部的竖向空间，适配薄型化、紧凑化的设备内部布局需求。整体壳体宽度为4mm，长度方向尺寸为7.2mm，适配2.5mm螺距的配套锁紧件，接插端的插针间距经过精准核算，既保证了接插后的接触可靠性，也控制了整体的外形尺寸，可在狭小的安装空间内完成布置。设计过程中针对壳体的壁厚做了均匀化处理，所有转角位置均设置工艺圆角，既可以降低注塑生产时的应力集中问题，提升壳体的结构强度，也能避免装配过程中锐边划伤操作人员或者导线绝缘层。壳体侧面设置的定位凸台，可在安装时与安装板上的定位槽配合，防止锁紧过程中连接器跟转，保证安装位置的准确性。接插腔内部设置防呆结构，反向状态下无法完成插接，从结构上避免错插导致的电路接反问题，降低装配失误率。这类小型连接器在实际选型时，需要重点核对安装边界尺寸与接插端的配合公差，保证对接后接触电阻处于合理区间，同时锁紧结构的咬合力要满足设备的振动工况要求，避免长期使用后出现接触失效。建模过程中对所有配合面的公差带做了预留，可直接用于后续的结构验证、开模生产参考，也可用于整机装配的干涉检查，提前排查设备内部布局时的空间冲突问题。
