台式机CPU风冷散热结构设计

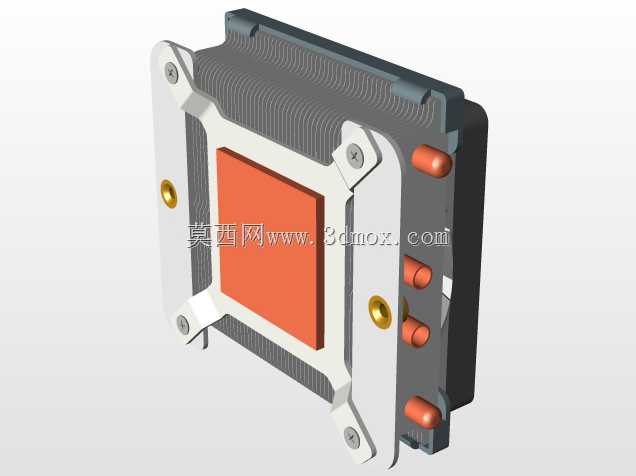

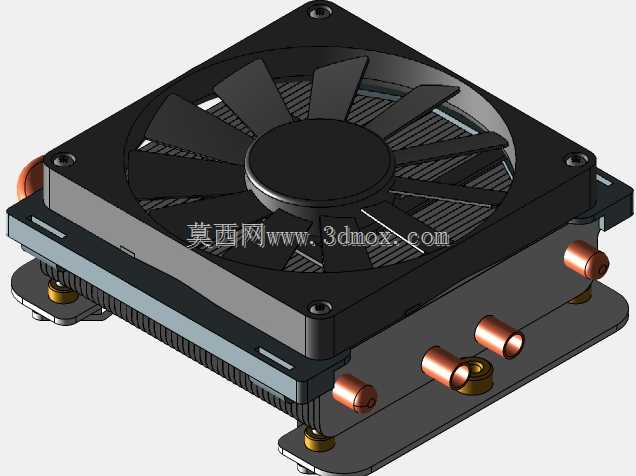

这款散热结构主要面向台式计算机处理器的散热需求，适配常规台式机机箱的CPU安装位，在日常办公、家用娱乐、轻度内容创作等场景下，都能为处理器提供稳定的温度控制能力，避免处理器因过热出现降频、卡顿甚至硬件损坏的问题。从结构组成来看，核心接触区域采用平整的铜质基底设计，能够与处理器顶盖紧密贴合，减少接触热阻，快速导出处理器运行时产生的热量；多根热管采用穿接工艺与密集的铝制散热鳍片结合，热管内部的相变工质可以快速将基底的热量传导至整片鳍片阵列，鳍片采用等间距冲压成型结构，在有限的体积内最大化散热面积，同时预留了合理的通风间隙，保证气流可以顺畅穿过鳍片间隙带走热量。安装结构采用四角固定的支架设计，支架上预留了对应标准CPU扣具的安装孔位，安装时可以通过螺丝均匀施加压力，保证散热基底与处理器表面的贴合压力均匀，不会出现局部压力过大压损处理器、或是压力不足导致接触间隙过大的问题；支架与鳍片主体之间设置了缓冲结构，能够吸收机箱运输、风扇运行时产生的微小振动，避免长期振动导致的安装松动、接触不良问题。设计过程中充分考虑了台式机机箱的内部空间边界，整体厚度控制在常规塔式风冷的薄型尺寸范围内，不会遮挡内存插槽、PCIe扩展槽的安装空间，兼容绝大多数ATX、MATX、ITX规格的台式机主板，安装时不需要拆卸周边已安装的硬件，降低装机操作的难度。鳍片侧边预留了风扇安装位，可以适配标准尺寸的轴流风扇，用户可以根据自身的散热需求、噪音偏好选择对应转速的风扇进行搭配，鳍片的边缘做了钝化处理，避免安装操作时划伤手部。热管的排布采用错位布局，能够让气流穿过鳍片时与热管、鳍片的接触更充分，避免出现散热死角，提升整体的换热效率；基底表面做了高精度打磨处理，用户不需要额外进行打磨操作，搭配常规导热硅脂即可达到良好的接触效果。整个散热结构的重量经过合理控制，不会对主板CPU插槽造成过大的长期负重，避免主板因长期负重出现变形的问题，所有金属部件都做了抗氧化表面处理，长期使用不会出现锈蚀、氧化层增厚导致散热性能下降的问题。
