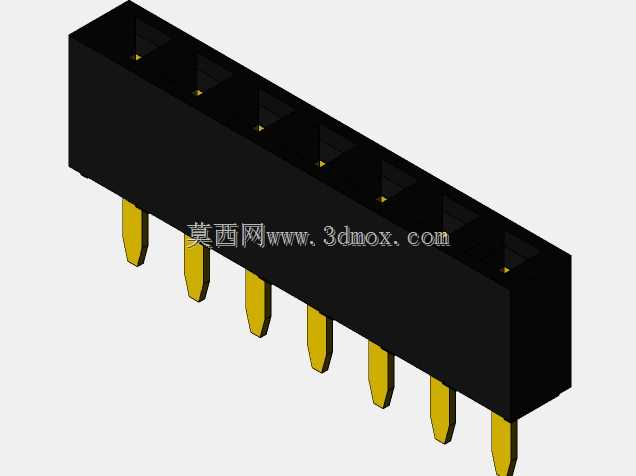

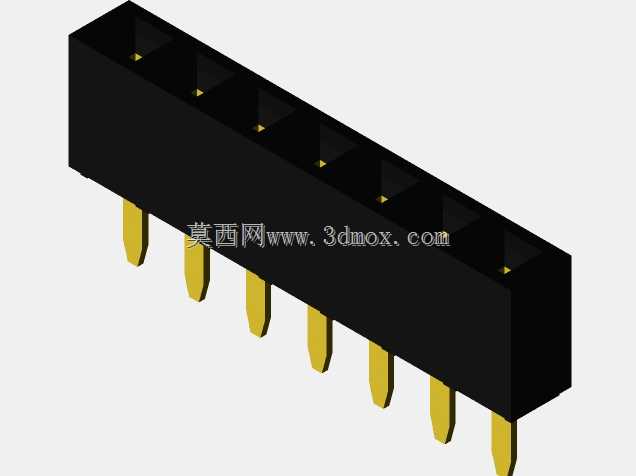

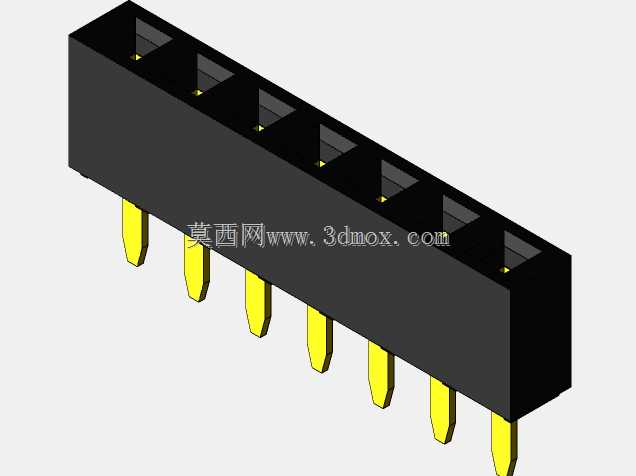

7针2.54mm节距直插式内螺纹连接器

这款7针直插式连接器是PCB板间互联场景中常用的基础连接元件，日常在工控控制板、小型检测设备内置板卡、消费电子主控模块的板层堆叠连接中都能见到它的身影，主要承担不同PCB板之间的信号与小电流传输作用，相比普通无螺纹排母，它自带的内螺纹结构可以在插合配套公针后通过螺丝进一步锁合，避免设备在振动工况下出现接插件松脱、接触不良的问题，尤其适合轨道交通车载小型板卡、工业现场便携检测设备这类存在持续振动的使用场景。设计这款元件时，首先要匹配行业通用的2.54mm标准排针节距，保证和市面常规公端排针的互换性，单排7位的针位排布对应常用的8位总线接口预留一位防呆空位，避免插合时出现错位短路的问题。外形尺寸上，整体长度控制在18.28mm，宽度2.5mm，本体高度5mm，插针采用直插THT封装设计，插针长度适配常规1.6mm厚度PCB的波峰焊工艺要求，插装后焊盘端露出长度控制在1.2-1.5mm区间，既保证焊接时焊锡能够充分浸润焊盘，也不会因为针脚过长导致焊后剪脚工序额外增加工时。绝缘本体采用黑色耐高温工程塑料注塑成型，耐温范围覆盖波峰焊260℃的峰值温度要求，不会出现过炉后本体变形、针位偏移的问题。内部接触端子采用黄铜基材镀金处理，降低接触电阻，保证信号传输的稳定性，每个端子对应的塑壳位置预留内螺纹嵌件安装位，嵌件和塑壳采用注塑包胶的方式固定，不会因为反复拧动螺丝出现嵌件松脱的情况。建模过程中需要严格控制针位的位置度公差，相邻针位的中心距公差控制在±0.05mm以内，整体安装孔位的累计公差不超过0.1mm，避免SMT或者THT贴装时出现针位和PCB焊盘不对中的问题。塑壳的导向槽设计要和公端排母的导向凸台匹配，插合时的导入角度做15度倒角处理，方便现场组装时盲插操作，不会出现针脚顶弯的情况。插针的横截面采用0.5mm见方的标准尺寸，和公端插座的接触弹片配合时，保持0.3-0.5N的接触力，既保证插合时不会过于干涩难以装配，也能保证接触的可靠性，在-40℃到85℃的工作温度区间内，接触电阻不会出现大幅波动，满足工业级设备的使用要求。
