手拨式箱体搬运拨料机构结构设计

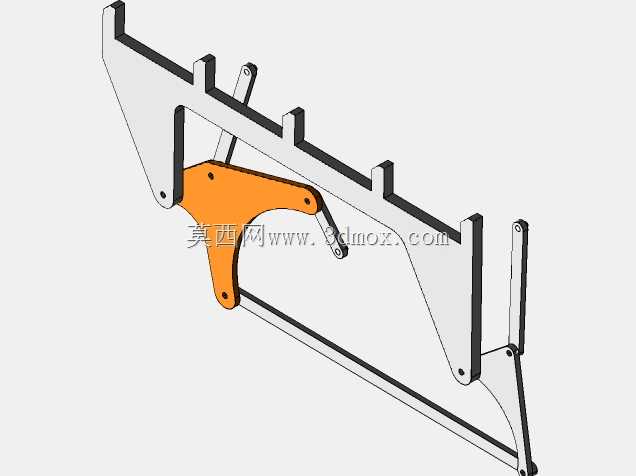

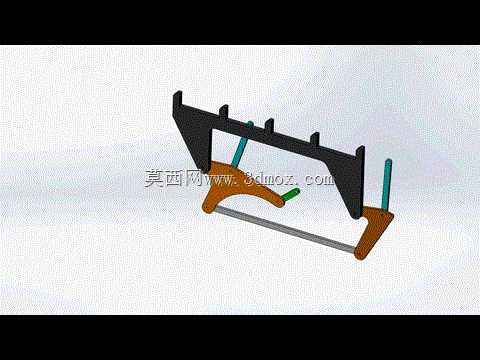

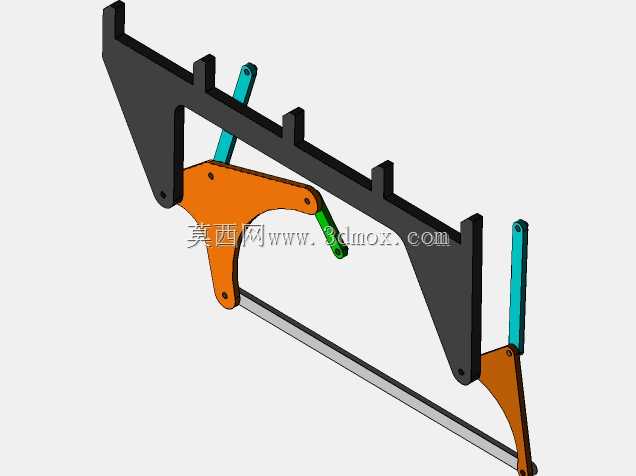

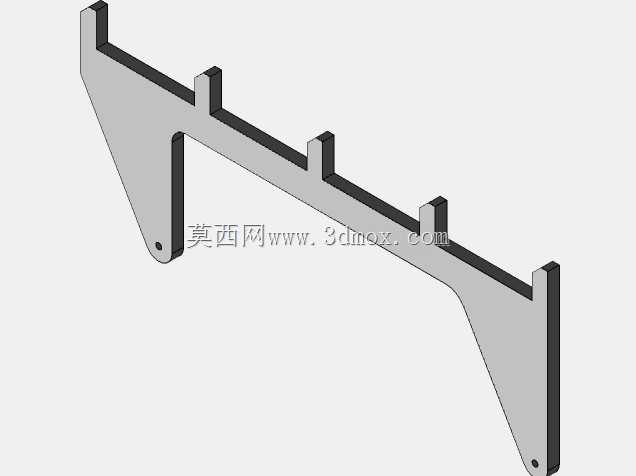

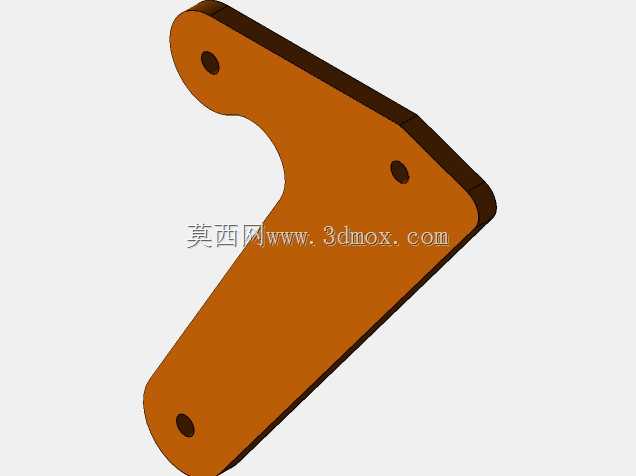

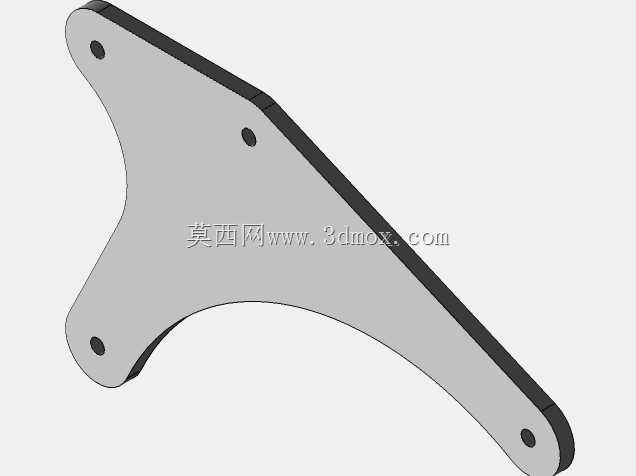

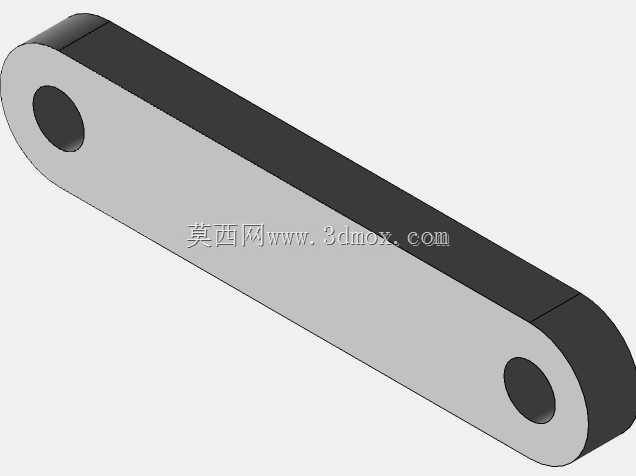

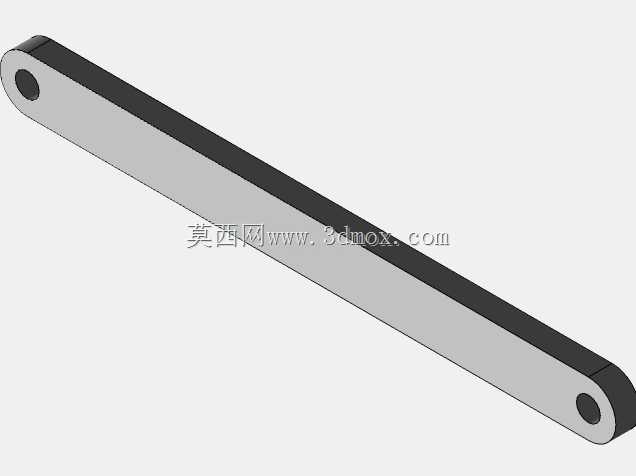

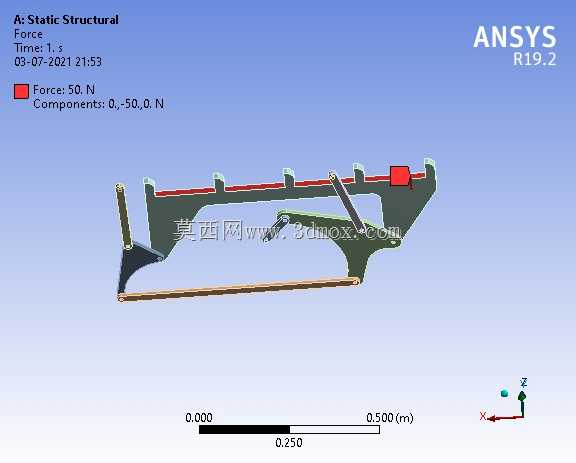

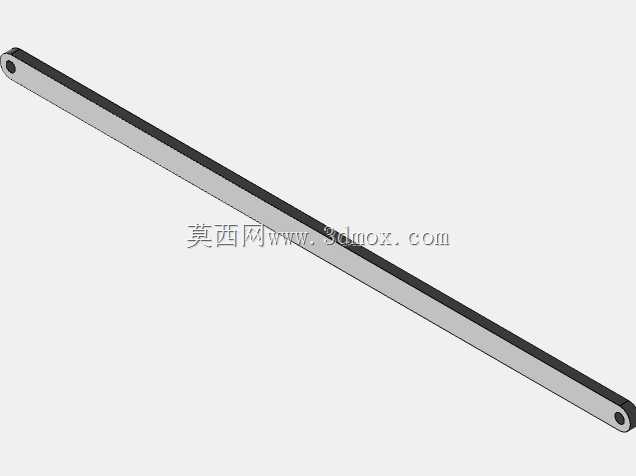

这款手拨式箱体搬运机构，主要面向生产车间内小批量、工位间距较短的箱体类工件转运场景，适配重量在常规人工辅助操作范围内的塑料周转箱、纸质包装箱以及薄壁金属箱体的工位间移载作业，尤其适合自动化改造成本较高、产品换型频繁的多品种小批量生产线，无需外接动力源，完全依靠操作人员手动施力即可完成箱体的拨送、定位与衔接动作，相比纯人工抬箱转运，能大幅降低操作人员的腰部受力负荷，减少重复搬运动作带来的职业损伤风险。从功能特性来看，机构核心采用拨叉式执行结构，上部的多齿形挡架可同时对并排摆放的多个箱体侧边进行限位，避免拨送过程中箱体出现歪斜、窜动甚至掉落的情况，下部的弧形摆动臂作为力的传递构件，将操作人员施加在操作杆上的横向推力转化为拨叉的定向推送动作，摆动臂的回转支点经过受力优化，支点位置靠近拨叉受力端，操作时所需的手动推力控制在普通人可轻松施力的范围内，长时间操作也不易产生疲劳感。设计过程中优先考虑了工位安装的适配性，整体机构采用扁平化布局，横向安装宽度可根据现场常用箱体的尺寸进行适配调整，常规适配宽度覆盖300mm到600mm的标准周转箱，纵向安装深度控制在400mm以内，不会过多占用生产线旁的操作空间，安装时仅需将机构底座通过螺栓固定在工位侧边的机架台面或者线体旁的支架上即可，无需对现有生产线结构做大规模改动，安装边界要求低，适配多数现有装配线、包装线的工位改造需求。结构细节上，拨叉与箱体接触的端面做了圆弧过渡处理，避免拨送过程中刮伤箱体表面，对于表面有印刷标识或者易刮花的外包装箱体也能友好适配；操作杆的握持位置做了防滑处理，施力方向与操作人员站立时的手臂自然施力方向重合，操作时无需刻意扭转手腕，符合人机工程学设计要求；机构的回转副位置采用自润滑衬套，日常使用无需频繁加注润滑油，维护成本极低，适合车间多粉尘、多油污的复杂工况使用。在实际产线应用中，这类机构常布置在装配工位与包装工位的衔接处、质检工位的上下料端，以及人工码垛工位的进料侧，可配合无动力滚筒线、流利条货架使用，当箱体沿流利条滑动到工位端时，操作人员只需扳动操作杆，即可将箱体逐个拨送到指定的操作位置，拨送行程经过精准设计，单次拨送距离刚好匹配单个箱体的宽度，不会出现多箱体连带推送的情况，定位精度可满足后续人工装配、贴标、质检等工序的位置要求，无需额外调整箱体位置即可直接开展作业。
