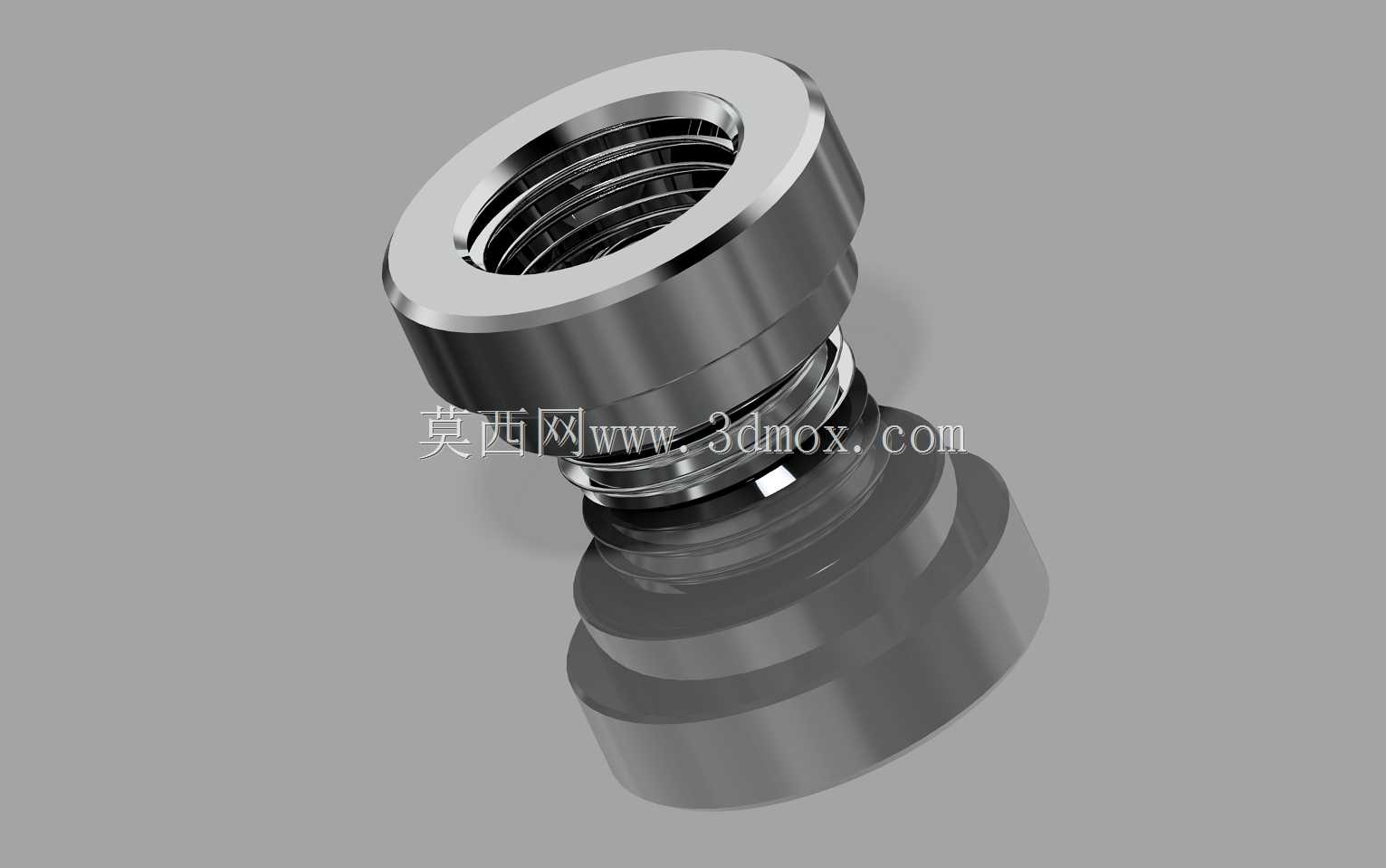

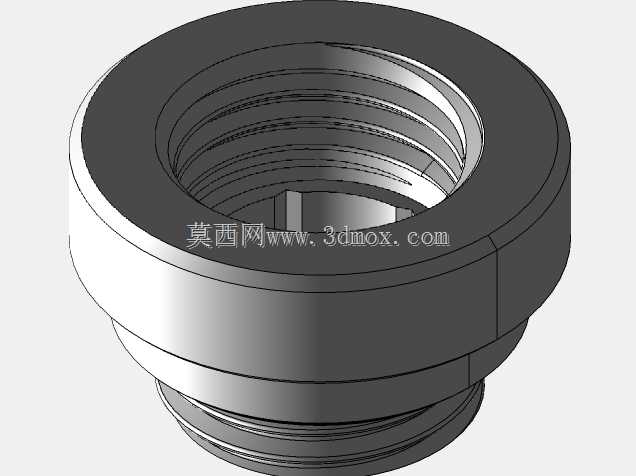

G1/4螺纹水冷回路EK扩展插座结构

在PC水冷散热、工业小型冷却回路这类紧凑布设的液冷场景里，经常会遇到冷板、冷排接口数量不足，或是需要在现有管路上拓展测温、测压、分流支路的需求，这类G1/4规格的扩展插座就是为解决这类布设痛点设计的转接部件。从结构设计上看，该部件采用公母一体的同轴螺纹结构，一端为外螺纹接入原有回路的G1/4母口，另一端保留同规格内螺纹接口，不会因为加装扩展件占用原有接口的连接能力，相当于在原有通路上叠加了扩展位，不需要额外改动原有管路的走向布局。安装高度控制在8mm，这个尺寸是经过实际装机验证的边界值，既不会因为突出过高干涉周边的板卡、结构件，也能保证螺纹啮合的有效长度满足密封要求，避免在1-2bar的常规水冷工作压力下出现渗漏。外形上采用多段阶梯轴结构，靠近中部的位置预留了标准扳手卡位，安装时可以用开口扳手直接卡紧施力，不需要借助专用工具，也不会因为拧接过失导致表面镀层破损，影响耐腐蚀性能。内部流道做了平滑过渡处理，没有突兀的台阶或锐角，不会在局部产生流阻突变，能减少冷却液在转接位置的压损，避免因为加装扩展件影响整个回路的流量表现。实际选型使用时，需要注意该部件的螺纹为标准G1/4直管螺纹，密封依靠端面的O型圈或是螺纹生料带实现，不要和锥管螺纹混用，避免出现螺纹啮合不到位的密封失效问题。在三维建模过程中，这类零件的建模重点在于螺纹段的参数匹配、阶梯轴的同轴度控制，以及扳手位的尺寸符合通用工装的夹持要求，同时要保证内部流道的通径和标准G1/4接口的通径一致，不能因为结构设计缩小过流面积。在多卡水冷主机、小型工业设备冷却单元的布设中，这类扩展件可以大幅减少管路的弯折数量，降低布管难度，同时让整个回路的结构更紧凑，避免过多转接接头带来的渗漏风险。设计时还考虑了不同安装场景的朝向需求，零件整体为回转体结构，安装时可以根据周边空间任意调整旋转角度，不会出现结构干涉，适配不同的机箱内部空间、设备安装腔体的布局要求。表面采用金属镀层处理，既能耐受水冷液的长期腐蚀，也能保证外观的一致性，和其他水冷配件的视觉风格匹配。
