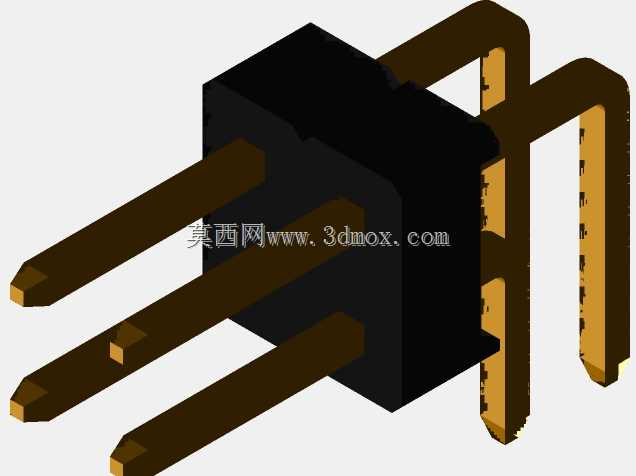

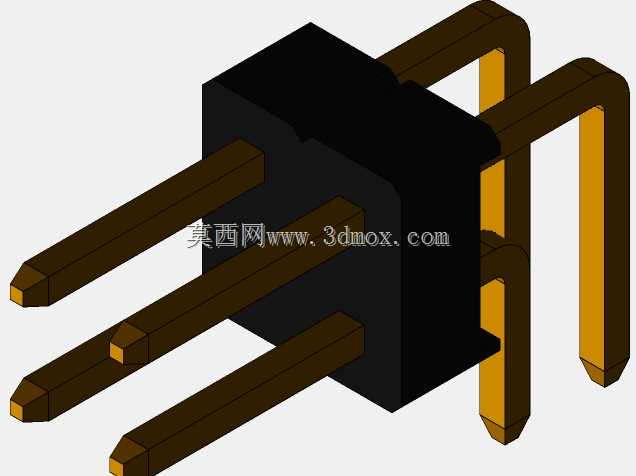

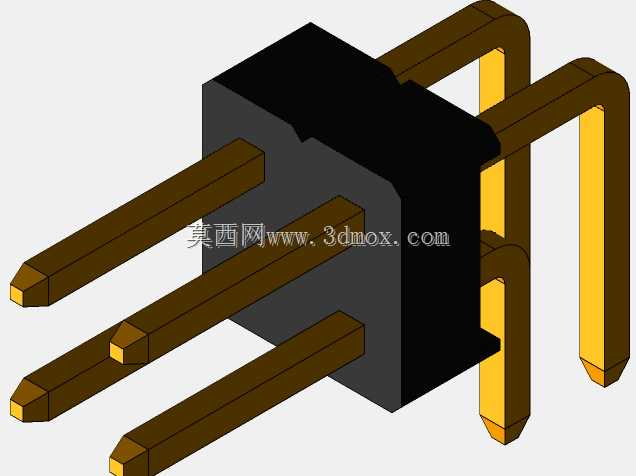

卧式弯针THT针座连接器结构设计

这款弯针式针座连接器主要面向通孔插装的PCB板间连接场景，在消费电子控制板、小型工控驱动板、电源模块内部的板对板信号传输、低压供电连接场景中应用广泛，尤其适配需要在PCB边缘实现侧向出线、压缩整机内部垂直安装空间的布局需求，相比直针结构能大幅降低板上元件的整体高度，适配薄型化设备的内部堆叠设计。设计过程中优先考虑插装后的结构稳定性，四针采用双排错位布局，每排两根插针的弯折段做了等长处理，保证波峰焊过程中每个引脚的受热一致性，减少虚焊、连焊的不良概率。插针的接触段采用方头结构，插入配套母座时能形成稳定的四点接触，降低接触电阻，避免长期使用后因氧化、振动出现的接触不良问题。本体采用绝缘耐高温工程塑料材质，插针与塑壳的结合位置做了防脱倒刺结构，插针压入塑壳后能承受常规插拔力不出现松脱、退针问题。外形尺寸方面，针距采用2.54mm标准间距，适配通用PCB板的孔位设计规范，两排针的排距为5.08mm，整体本体长度12.4mm，宽度5.08mm，高度5.08mm，插针的弯折段伸出长度经过校准，插装后引脚伸出PCB背面的长度控制在1.2-1.5mm区间，既满足波峰焊的吃锡要求，又不会因引脚过长导致焊后剪脚工序额外增加工作量。安装边界上，塑壳底部做了0.2mm的定位凸台，插装时能卡入PCB对应的定位孔中，避免过炉过程中元件出现偏移、浮高问题，插针的焊接段做了预镀锡处理，提升焊锡的浸润性，适配无铅焊料的焊接工艺要求。在结构细节处理上，塑壳的插针入口处做了导向倒角，自动插件机作业时能顺利将插针对应导入PCB孔位，提升SMT或THT产线的装配效率，插针的弯折位置做了应力释放圆弧，避免弯折处出现应力集中导致的针体断裂问题，长期在高低温交变环境下使用也不会出现针体开裂、接触失效的情况。
