聚碳酸酯IP66防水防尘工业接线盒结构

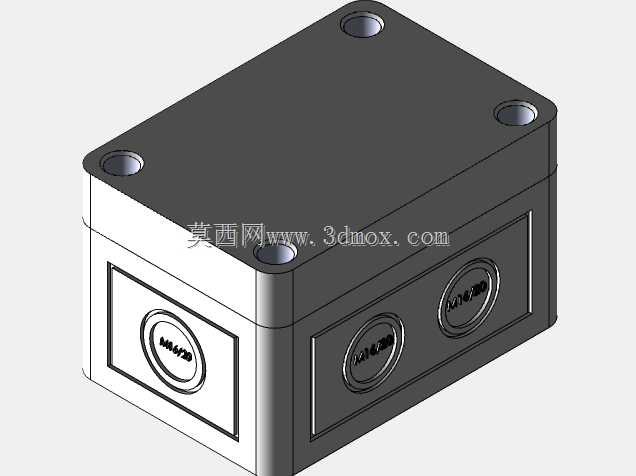

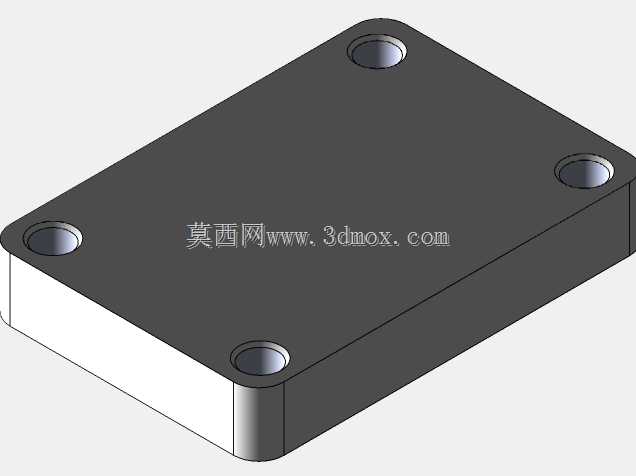

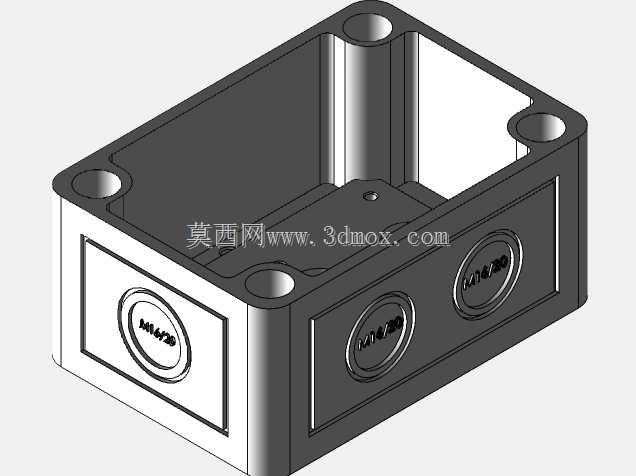

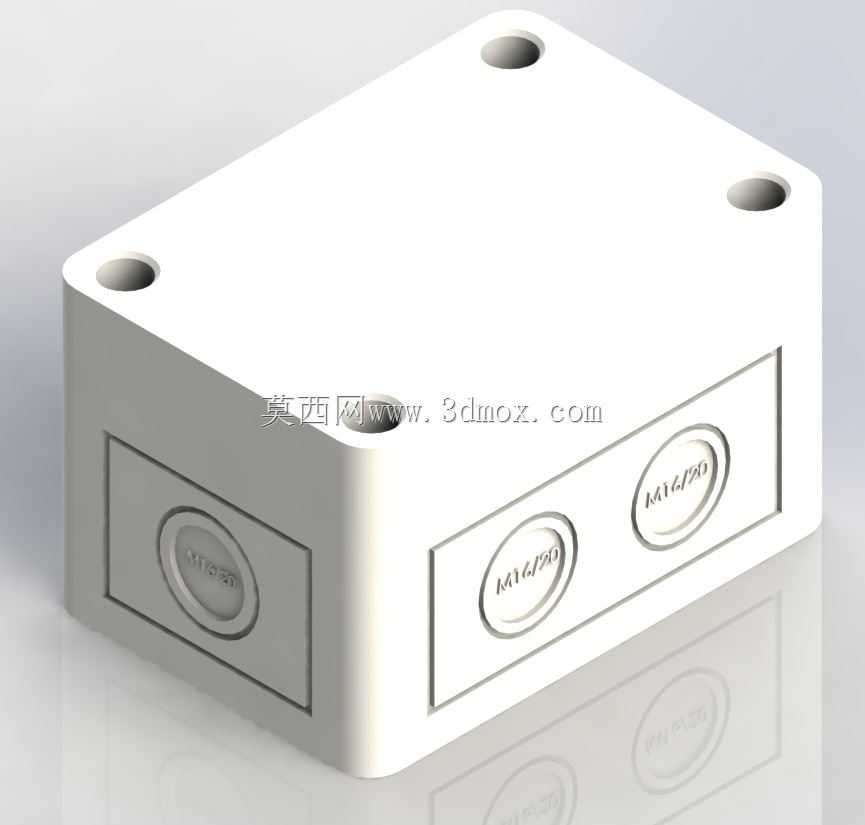

这款接线盒采用聚碳酸酯材质打造壳体，核心满足IP66防护等级要求，可在户外露天、高粉尘、存在短时淋水的工业场景中稳定使用，常见于户外照明线路接驳、自动化设备外部走线分线、厂区传感器线路防护、户外监控设备接线端保护等场景，能够避免粉尘侵入盒体造成接线端子接触不良，同时阻挡喷淋水进入盒内引发线路短路问题。从结构设计来看，盒体采用上下扣合的分体式结构，四角设置内嵌式安装孔，安装时螺丝可完全沉入孔位，不会突出盒体表面，既保证安装后外观平整，也避免螺丝长期暴露在外界环境中出现锈蚀问题，安装孔位的间距经过标准化适配，可直接匹配市面通用的安装支架、墙面固定点位，无需额外打孔调整。盒体侧面预留的不同规格线缆格兰头安装位，采用预压凹痕设计，现场施工时可根据实际穿线需求敲落对应位置的封堵片，直接适配对应规格的防水格兰头，无需现场额外开孔，大幅降低现场施工的加工难度，同时保证开孔位置的精度与密封配合度。盒体内部预留了足够的接线端子安装空间，可容纳导轨式端子排、接线端子台等常规接线配件，上下盖合面设置了内嵌式密封胶条安装槽，胶条安装后不会出现移位脱落问题，合盖锁紧后胶条被均匀压缩，实现周向全密封效果。设计过程中充分考虑了聚碳酸酯材质的成型特性，盒体壁厚保持均匀过渡，转角位置均设置合理的工艺圆角，避免注塑成型过程中出现缩痕、应力集中问题，同时提升盒体整体的抗冲击性能，即使受到外力磕碰也不易出现开裂破损。盒体的边角做了钝化处理，安装维护过程中不会划伤施工人员手部，侧面的格兰头安装位分布在两个相邻侧面，可满足多方向进线、出线的布线需求，无需额外调整盒体安装朝向就能适配不同走向的线缆，在紧凑安装空间内也能顺利完成布线作业。上下盒盖的锁紧结构与四角安装孔位同轴设计，锁紧螺丝时可保证盒盖受力均匀，不会出现单侧压紧不严导致的密封失效问题，整体结构兼顾了防护性能、安装便捷性与现场施工的适配性，能够满足多数工业场景下的线路接驳防护需求。
