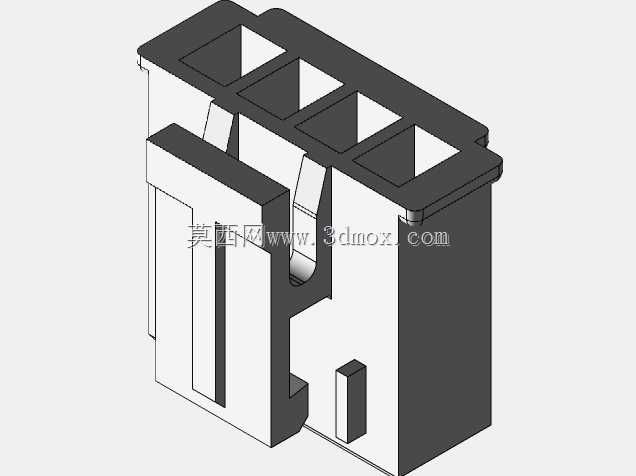

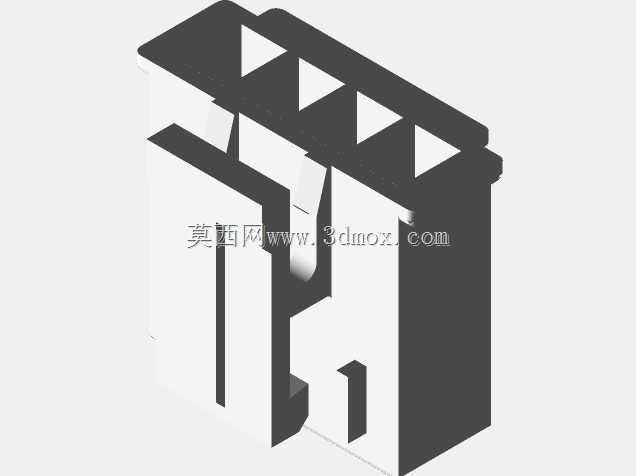

SMH250四针内螺纹连接器结构设计

在低压电气控制、小型电子设备内部布线、传感器信号接驳这类场景里，这类四针间距2.5mm的内螺纹连接器是很常用的接驳部件，很多做小型工控模组、消费电子内部接线的结构工程师，选型时都会优先考虑这类带内螺纹锁止的接插件，毕竟普通直插式接插件在设备有小幅振动、布线存在拉扯应力的工况下，很容易出现松脱退针，导致信号中断或者供电接触不良的问题。这款连接器的外形尺寸控制得非常紧凑，整体长度12.2mm、宽度4mm、高度10.5mm，在排布密集的PCB板上不会占用过多安装空间，四个接线针位的间距严格按照2.5mm标准间距设计，能和市面上主流的同规格针座、排线端子完美适配，不需要额外做适配结构修改。设计时特意把内螺纹锁止结构做在连接器的侧部，不会额外增加接插方向的整体厚度，安装时只需要在对接端配套对应规格的锁紧螺钉，就能把公母端牢牢固定，哪怕设备在运输、运行过程中有持续的小幅振动，也不会出现接插松脱的问题。从结构细节来看，四个针位的隔仓做了独立的分隔设计，每个接线腔之间有完整的绝缘隔断，能避免相邻针位之间因为积尘、凝露出现爬电短路的问题，外壳的加强筋沿着插拔受力方向布置，在频繁插拔的使用场景下，外壳不会因为受力出现开裂变形，插拔的导向结构做在接口的两个侧边，公母对接时能自动导正位置，不会出现针位偏移顶弯插针的情况。做三维建模的时候，这类连接器的安装边界要特别注意，除了本体的长宽高尺寸，还要预留出锁紧螺钉的操作空间，以及接线后导线引出的弯曲半径，不能只卡着本体尺寸留安装位，不然实际装配时会出现螺钉没法拧紧、导线弯折角度过大损伤线芯的问题。另外内螺纹的规格要和配套锁紧件严格匹配，建模时螺纹的公差要按照常用的五金件配合公差来设置，避免实际生产装配时出现锁不紧或者滑牙的问题，外壳的拔模角度也要结合常用的注塑工艺参数设置，保证后续开模生产时能顺利脱模，不会出现卡模、披锋过大的问题。这类连接器在实际选型时，除了尺寸匹配，还要根据使用场景的电流、电压参数确认针位的载流能力，不过从结构尺寸来看，这款2.5mm间距的连接器主要是用于信号传输或者小电流供电回路，适合用在控制信号、传感信号的接驳场景，不适合大电流的动力回路使用。
