DB9针串口公座带安装法兰连接器结构

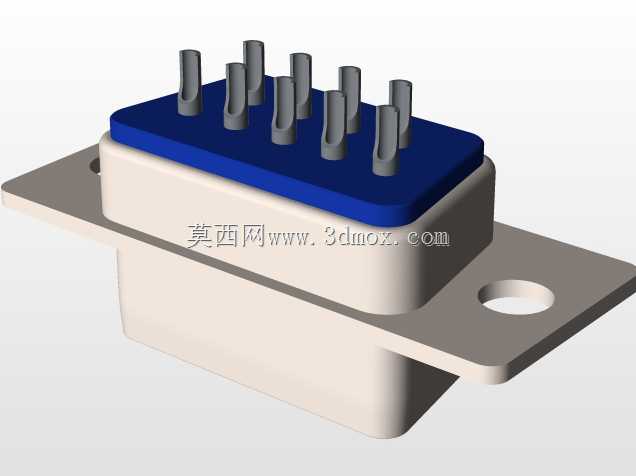

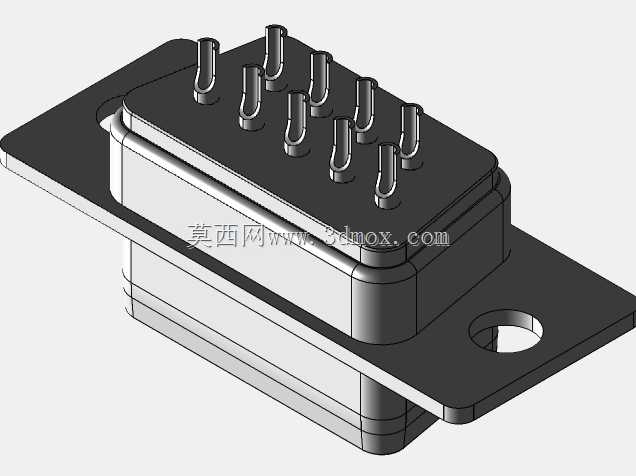

这款D-sub型9针公座连接器，是工业通讯、工控设备领域应用极广的接口部件，日常在老式工控机通讯端口、数控设备数据传输接口、仪器仪表信号接驳端都能见到它的身影，主要承担RS232串行通讯的物理连接功能，实现设备间低速串行数据的稳定传输。从结构设计来看，主体采用绝缘基座包覆插针的结构，插针采用9位双排排布，上排5针下排4针的布局完全符合标准串口的引脚定义，插针根部嵌入蓝色绝缘隔层，避免相邻插针出现爬电、短路问题，插针伸出端做了导向倒角，对接母座时可以顺利导入针孔，不会出现插针顶弯的装配问题。基座两侧延伸出带安装孔的金属法兰耳，安装孔位完全匹配标准DB9接口的面板开孔尺寸，安装时可以通过螺丝将连接器牢牢固定在设备面板或者PCB安装支架上，法兰耳与基座之间做了限位台阶，装配时可以精准卡入面板开孔，不会出现装配偏移，即便设备在震动工况下长期运行，接口也不会出现松脱移位。绝缘基座采用耐温绝缘材质，包裹插针的尾部焊接端，焊接引脚时可以避免焊锡流溢造成相邻引脚短路，基座的外形尺寸严格遵循行业通用标准，和市面上常规的DB9外壳、屏蔽罩完全适配，不需要额外做结构修改就能完成整组连接器的装配。设计过程中重点考虑了现场装配的便利性，法兰安装孔的位置预留了足够的螺丝操作空间，用普通十字螺丝刀就能完成锁紧固定，插针的伸出长度经过反复校核，既保证对接时的接触深度足够，不会因为接触不良出现通讯中断，也不会因为插针过长导致对接时顶坏母座内部的接触簧片。这类连接器在实际使用中，经常会面临车间内的油污、粉尘侵蚀，因此基座的拼接缝隙做了贴合处理，配合金属外壳装配后可以实现基础的防护效果，避免粉尘进入插针接触区域造成接触电阻增大。对于做设备接口设计、工控整机结构开发的工程师来说，这类标准件的三维模型可以直接调入装配体，不用从零开始绘制接口结构，能直接在布局阶段确认面板开孔位置、安装避让空间，提前排查接口和周边结构的干涉问题，大幅缩短结构设计的周期，也能避免因为接口尺寸核对错误导致的开模、加工返工问题。
