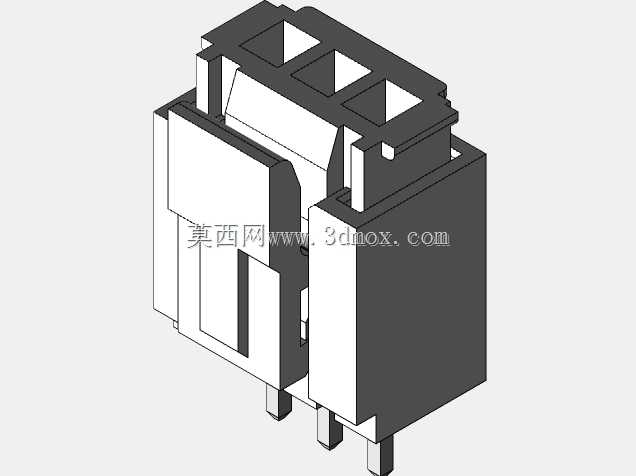

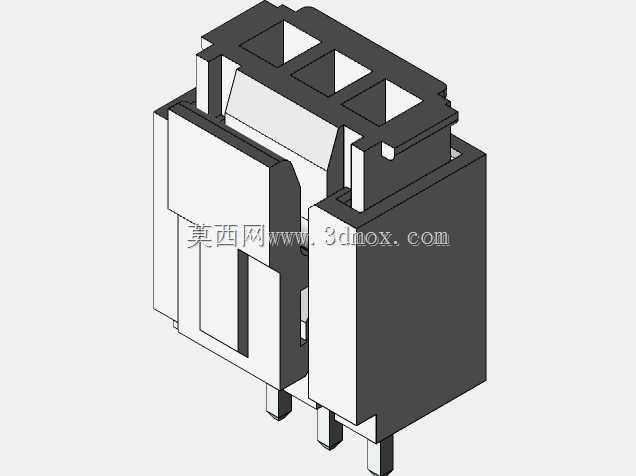

SMH-SMW200系列连接器组件结构设计

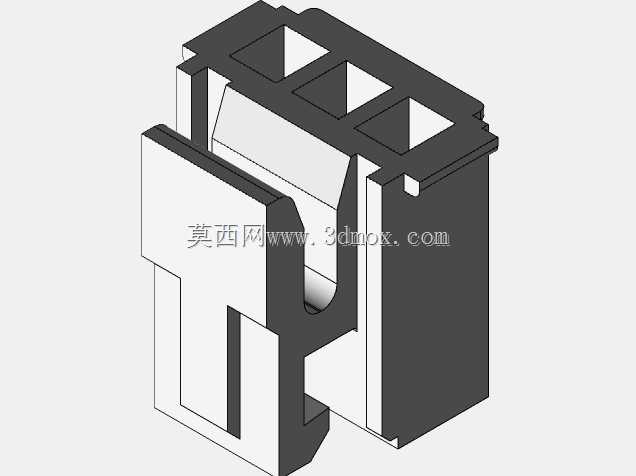

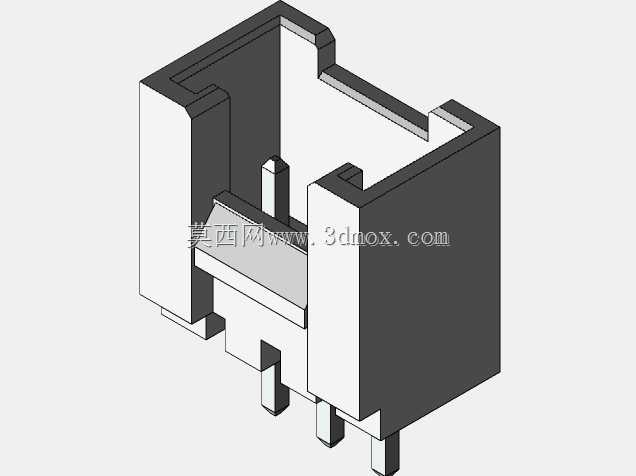

该连接器组件主要应用于工业控制柜内部线束接驳、低压配电回路信号与动力传输场景，在自动化生产线的分布式IO模块接线、设备分线盒内部走线连接中十分常见，能够在有限的安装空间内完成多线路的快速对接，减少现场接线的工时消耗，同时降低错接概率。从结构设计来看，组件采用公母对插的卡扣式锁紧结构，外壳设置有导向定位筋，插合过程中可自动校正对位偏差，避免插针因强行对插出现弯折变形，插合到位后卡扣自动卡入限位槽，在设备存在小幅振动的工况下也不会出现松脱退针的问题。外壳采用绝缘阻燃材质，相邻插针之间设置有隔离挡墙，可避免相邻线路之间出现爬电、短路风险，满足低压电气设备的绝缘防护要求。组件底部伸出的插针采用标准间距排布，可直接适配对应规格的PCB板焊盘或者基座接线位，安装时无需额外调整孔位，插装后可通过外壳侧边的固定耳完成与安装面板的锁附，固定耳上的安装孔预留了合理的装配公差，可抵消面板加工带来的少量孔位偏差。设计过程中优先考虑了现场装配的便捷性，外壳的脱模斜度设置合理，注塑成型后不易出现飞边、卡模问题，插针与塑胶本体的结合处采用了防退结构，在多次插拔后插针也不会出现松动后移的情况。组件的整体外形方正，顶部的多组槽位为对接端的导向腔，可与适配端的凸台完全贴合，插合后接缝处缝隙均匀，可阻挡日常工况下的灰尘落入接触位，降低接触不良的发生概率。安装边界方面，组件的宽度、高度尺寸适配常规的电气安装导轨旁的预留空间，多组并排安装时不会出现干涉，插针的伸出长度符合常规波峰焊的工艺要求，过炉焊接时不会出现本体受热变形的问题。在实际选型使用中，该类连接器可承载对应规格的额定电流，接触件的接触电阻低，长时间通电运行时温升控制在标准允许范围内，适合在工业环境下长期稳定工作，其结构设计兼顾了装配效率、使用可靠性与制造成本，是低压电气连接场景中十分常用的连接部件。
