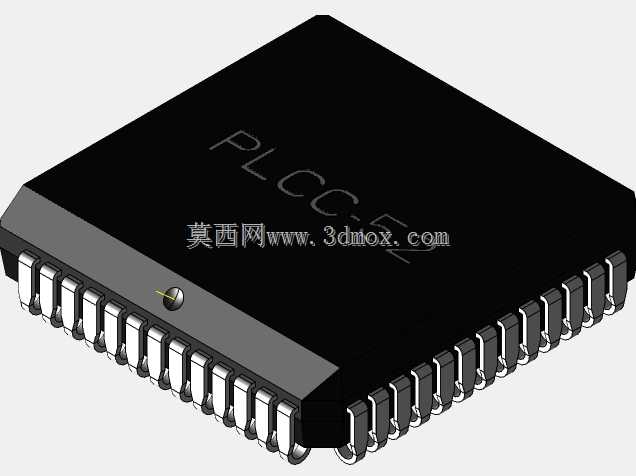

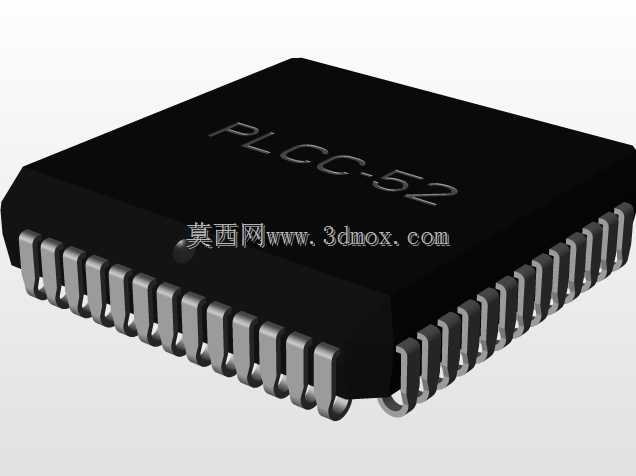

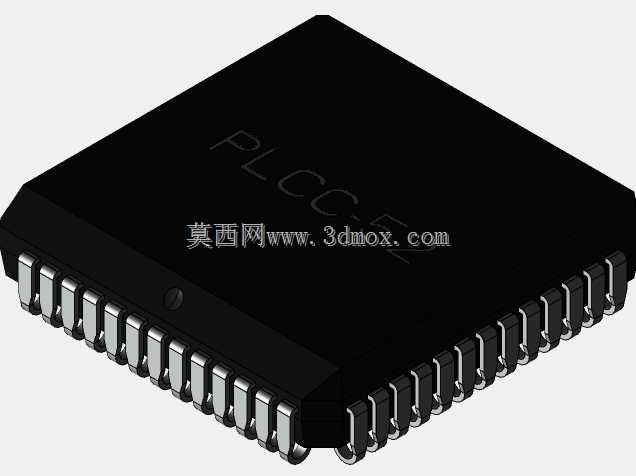

PLCC52型表面贴装芯片封装三维结构

在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，PLCC封装的集成电路是板级设计中经常会用到的元器件类型，这类带J型弯折引脚的贴片封装，相比早期直插DIP封装占用PCB板面面积更小，同时相比细间距的QFP封装，引脚刚性更强，生产焊接过程中不容易出现引脚变形导致的虚焊、桥接问题，对中小批量生产的板卡加工友好度更高。这款PLCC52封装的结构建模，完全围绕实际SMT生产的安装边界展开，整体本体尺寸控制在19.2mm×19.2mm的正方形轮廓，引脚中心间距严格遵循1.27mm的行业通用节距，52个引脚均匀分布在封装本体的四个侧边，每个引脚的弯折弧度、伸出本体的长度、引脚厚度都按照实际物料的公差中位值做了还原，能直接导入PCB设计软件做封装匹配校验，也能用于SMT贴片机的吸嘴取料高度仿真、回流焊炉温曲线适配的结构干涉检查。做这类封装结构建模的时候，不能只做外观的方块加引脚的简化示意，要考虑到结构设计中会用到的各个细节：比如封装本体顶面的定位标记点，是生产时核对芯片安装方向的关键标识，建模时要在对应角位做出凹陷的定位圆点，避免SMT贴装时出现芯片方向放反的批量事故；引脚的J型弯折部分，要准确还原引脚末端与PCB焊盘接触的平面位置，不能出现引脚悬空或者超出焊盘边界的结构偏差，否则导入板卡装配做干涉检查时，会误判焊盘设计尺寸不匹配。另外，封装本体的高度尺寸也按照常规塑封PLCC芯片的实际厚度做了设定，在做整机外壳的内部空间堆叠时，可以直接用这个模型核算板卡上方的安全间隙，避免出现外壳装配后压碰芯片顶面的问题。在工业控制板卡的设计场景中，这类PLCC封装的芯片经常用于可编程逻辑器件、存储芯片、接口转换芯片的承载，建模时还原的引脚排布细节，还能帮助硬件工程师在布线阶段核对每个引脚的出线方向，提前规避引脚之间的走线间距不足问题，也能给结构工程师做板卡固定柱的位置排布提供参考，避开芯片本体的安装区域，防止固定柱与芯片出现空间干涉。
