PBGA1849塑封球栅阵列芯片封装结构

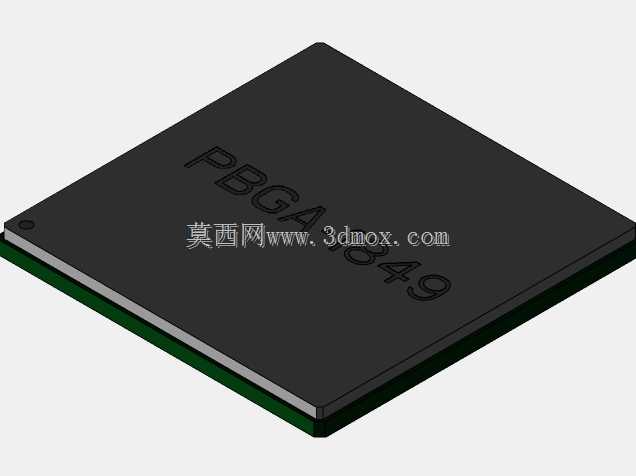

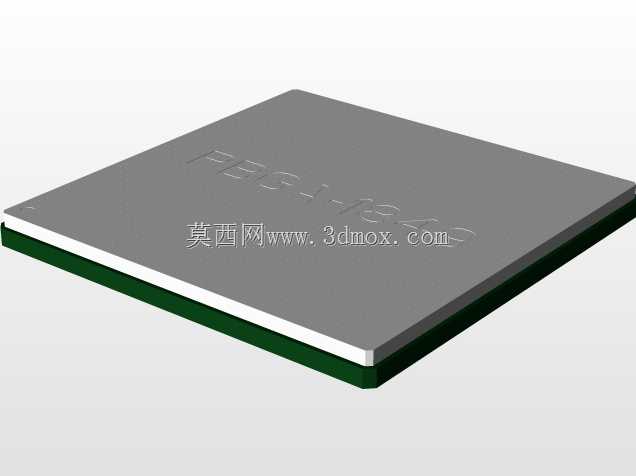

在高密度电子装联领域，PBGA封装器件是高I/O数主控芯片、高性能处理器的主流封装选型，这类器件的三维建模精度直接决定PCB Layout阶段的可制造性校验、SMT钢网开孔设计、回流焊工装适配的最终落地效果。本次构建的PBGA1849封装模型，完全贴合量产级SMD表贴器件的实际外形特征，整体为正方形扁平塑封结构，外形长宽尺寸均为45mm，焊球节距设定为1mm，总共有1849个呈阵列排布的底部焊球，完全符合工业级高密度BGA封装的尺寸规范。从设计逻辑来看，建模过程优先还原器件的安装边界约束：首先明确塑封本体的边缘倒角、侧面拔模斜度，避免结构干涉校验时出现假阳性误判；其次严格对齐底部焊球的阵列坐标、焊球突出本体的高度尺寸，确保在PCB装配仿真中，焊球与焊盘的接触面积、共面度参数和实际器件完全一致，不会出现仿真阶段装配间隙误判的问题。在实际工程应用场景中，这类高密度PBGA器件多用于高端工业控制板卡、高性能计算模组、通信设备核心处理单元的电路设计中，结构工程师在进行整机结构堆叠时，需要精准的器件三维模型来预留芯片上方的散热片安装空间、周边器件的安全距离，同时要考虑SMT生产过程中，器件过回流焊时的本体形变空间预留，避免因模型尺寸偏差导致的散热器压接不实、周边电容电阻与芯片本体干涉等量产问题。建模过程中没有对塑封表面的丝印标识做过度简化，保留了器件顶面的标识字符特征，方便在整机BOM核对、装配可视化环节快速识别器件型号，同时对塑封本体与底部基板的分层结构做了区分，能够直观展示器件的层叠结构，方便热仿真环节设置不同材质的导热参数。不同于常规简化的电子元件模型，该模型的所有安装基准面都做了精准对齐，器件的中心定位点与PCB封装的原点完全重合，工程师在导入结构设计软件时不需要额外做基准校正，可直接用于板卡堆叠、整机结构校验、装配工艺模拟等多个工程环节，能有效减少结构设计阶段的器件适配错误，缩短产品从设计到试产的迭代周期。
