光纤外壁安装防护壳体结构设计

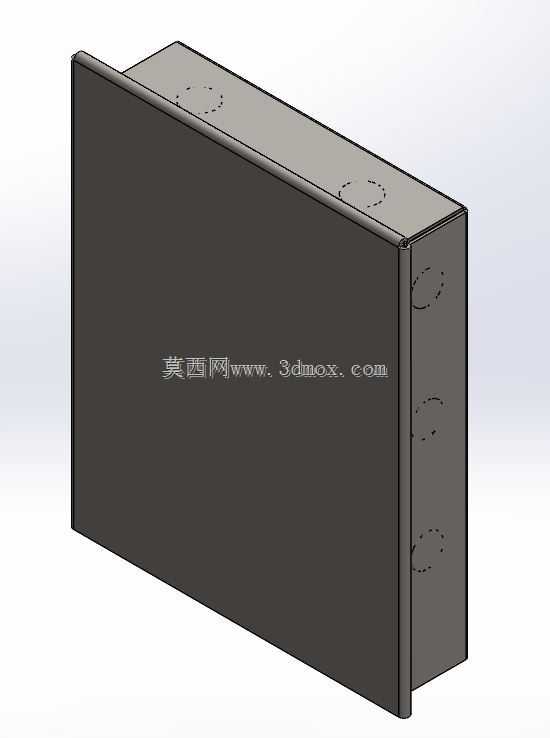

这款光纤外壁安装外壳，主要面向光纤线路的户外、楼宇外壁布设场景设计，核心作用是为光纤熔接点、分路单元提供可靠的物理防护，避免外力磕碰、雨水侵入、粉尘堆积对光纤传输性能造成影响。从实际工程应用来看，这类壳体常部署在小区楼栋外墙、园区弱电井外侧、工业厂区管廊侧壁等位置，需要兼顾安装便捷性与长期使用的结构稳定性。设计阶段优先考虑了壁挂安装的适配性，壳体背部预留的安装孔位可直接匹配常规膨胀螺丝的固定间距，安装时无需额外制作转接支架，单人即可完成壳体固定与内部光纤盘留作业。壳体整体采用方正的薄型盒式结构，侧壁预留的多组进出线孔位，可支持多根光纤同时穿入，内部预留的盘纤空间能够满足常规熔接后的光纤弯曲半径要求，避免光纤弯折角度过大造成传输损耗超标。壳体的合缝位置做了贴合式止口设计，装配后上下盖贴合紧密，可阻挡大部分飞溅雨水与浮尘进入壳体内部，适配多数非极端露天的使用场景。从安装边界来看，壳体的外伸厚度控制在较小范围内，安装后不会过度突出墙面，减少外力剐蹭导致壳体脱落的风险，同时方正的外形也便于多台壳体并排布设时对齐排布，保持弱电施工后的外观整洁度。结构设计上没有多余的异形曲面，壳体各面均为平直结构，既便于钣金冲压成型控制加工精度，也能在批量生产时降低加工成本，同时平直的外壁也方便后期粘贴线路标识标签，便于运维人员快速识别对应线路。壳体侧面的开孔位置做了圆滑翻边处理，可避免穿线时锋利的板材边缘划伤光纤外护套，长期使用也不会因线缆晃动磨损护套造成光纤裸露。内部没有设置多余的分隔筋位，给施工人员预留了足够的操作空间，可根据实际接入的光纤数量灵活调整盘纤路径，适配不同芯数的光纤接入需求。
