D-Sub接口公母转换连接器结构设计

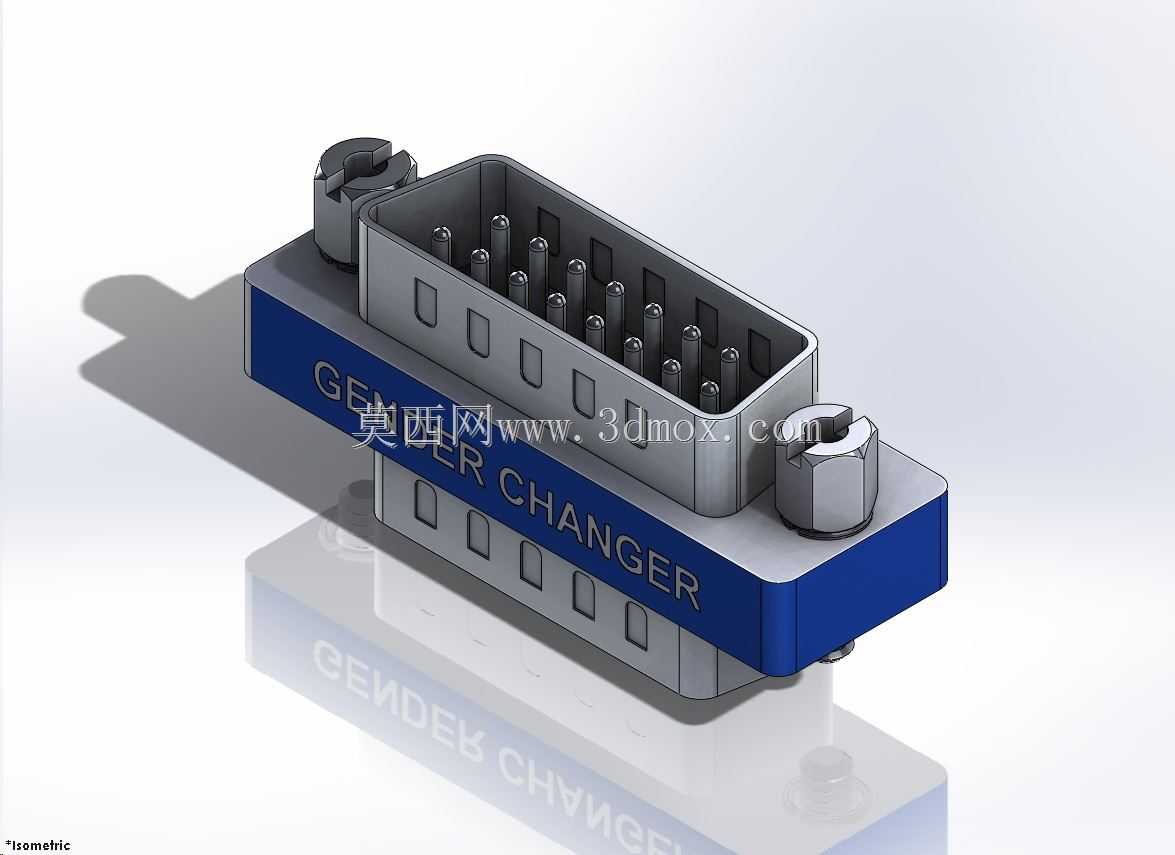

这款DGB15M型接口变换器，是针对15针D-Sub接口公母不匹配场景开发的直插式转接部件，日常在工业控制柜布线、测试台架信号接驳、老旧通讯设备接口适配场景中使用频率极高，无需额外焊接线缆，直接插接即可完成接口公母属性的转换，省去现场改线、重新压接接头的工序。从结构设计来看，整体采用叠层双接口布局，一侧为15针公头插针阵列，另一侧对应15孔母头插孔，内部插针与插孔采用一一对应直连设计，没有额外信号处理电路，能最大程度降低信号传输损耗，适配低速控制信号、串口通讯信号的转接需求，不会因为转接造成信号衰减或者通讯中断。外壳部分采用金属基座加蓝色绝缘包覆层的组合结构，金属基座承担结构支撑与电磁屏蔽作用，能减少外界电磁干扰对传输信号的影响，两端预留的螺丝固定柱，和标准D-Sub接口的锁紧螺丝规格完全匹配，插接完成后可以通过螺丝将变换器与两端接口牢牢锁合，避免设备运行过程中因为振动、拉扯出现接口松脱的问题。安装边界方面，整体外形完全遵循标准15针D-Sub接口的安装尺寸规范，总长度控制在直插转接的合理范围，不会因为加装转接件超出原有设备的安装空间，不管是面板安装的设备接口，还是线缆端的自由插头，都能直接适配，不需要调整原有安装孔位或者预留额外的操作空间。设计过程中重点考量了插接的对位容错性，插针入口处做了导向倒角，即使现场操作人员盲插也能顺利对位，不会出现插针弯折、插孔损伤的问题；外壳上的标识区域清晰标注了产品类型，方便布线检修时快速识别转接件类型，避免不同针数的转接件混放误用。绝缘包覆层采用耐温工程塑料材质，能适应工业现场-20℃到70℃的工作环境温度，不会因为长期受热出现绝缘层变形、开裂的问题，金属表面做了镀镍防锈处理，在潮湿多尘的车间环境中也能长期使用不出现锈蚀，保证接插的接触可靠性。
