D-sub9针外螺纹公头连接器结构设计

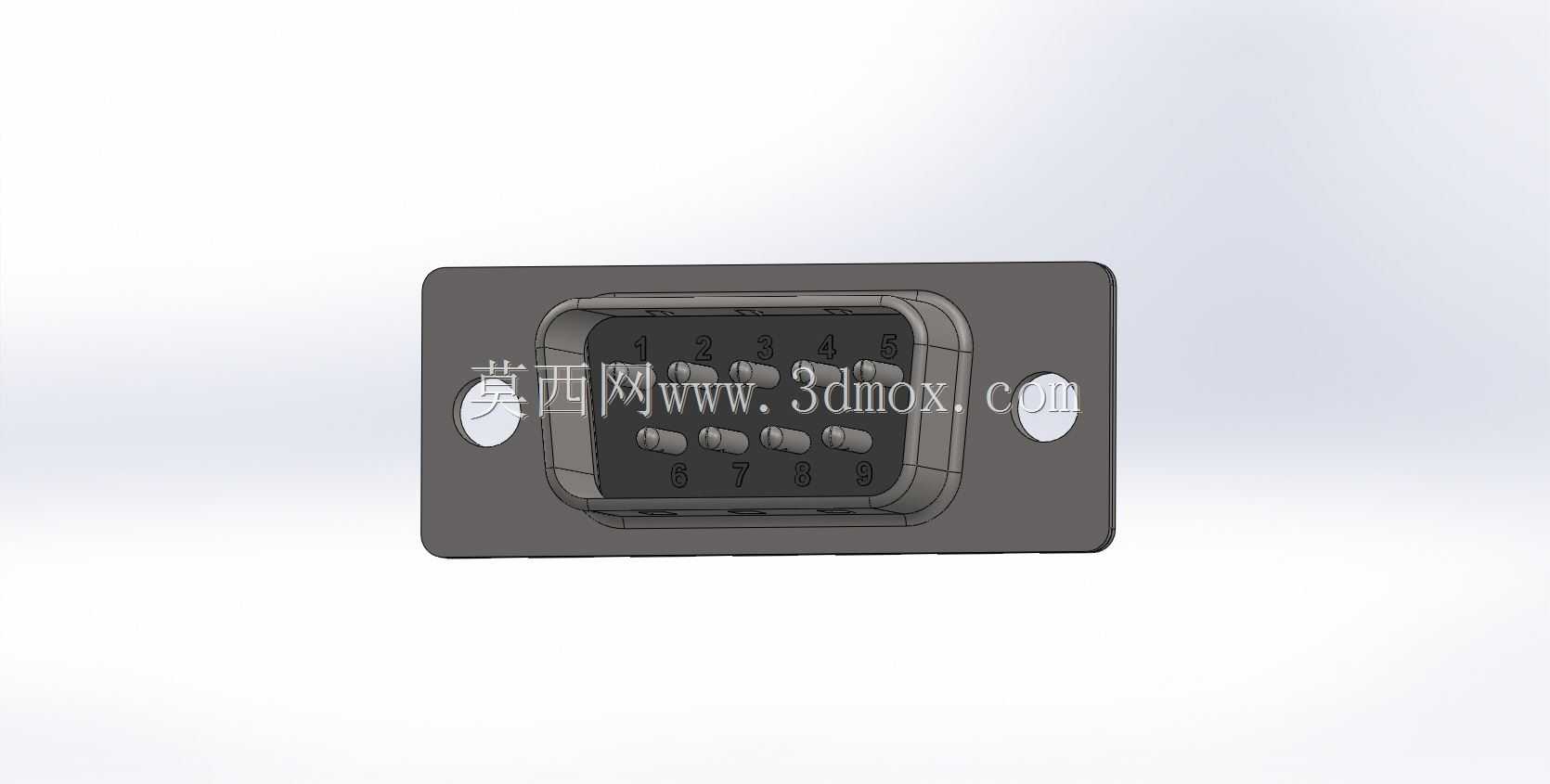

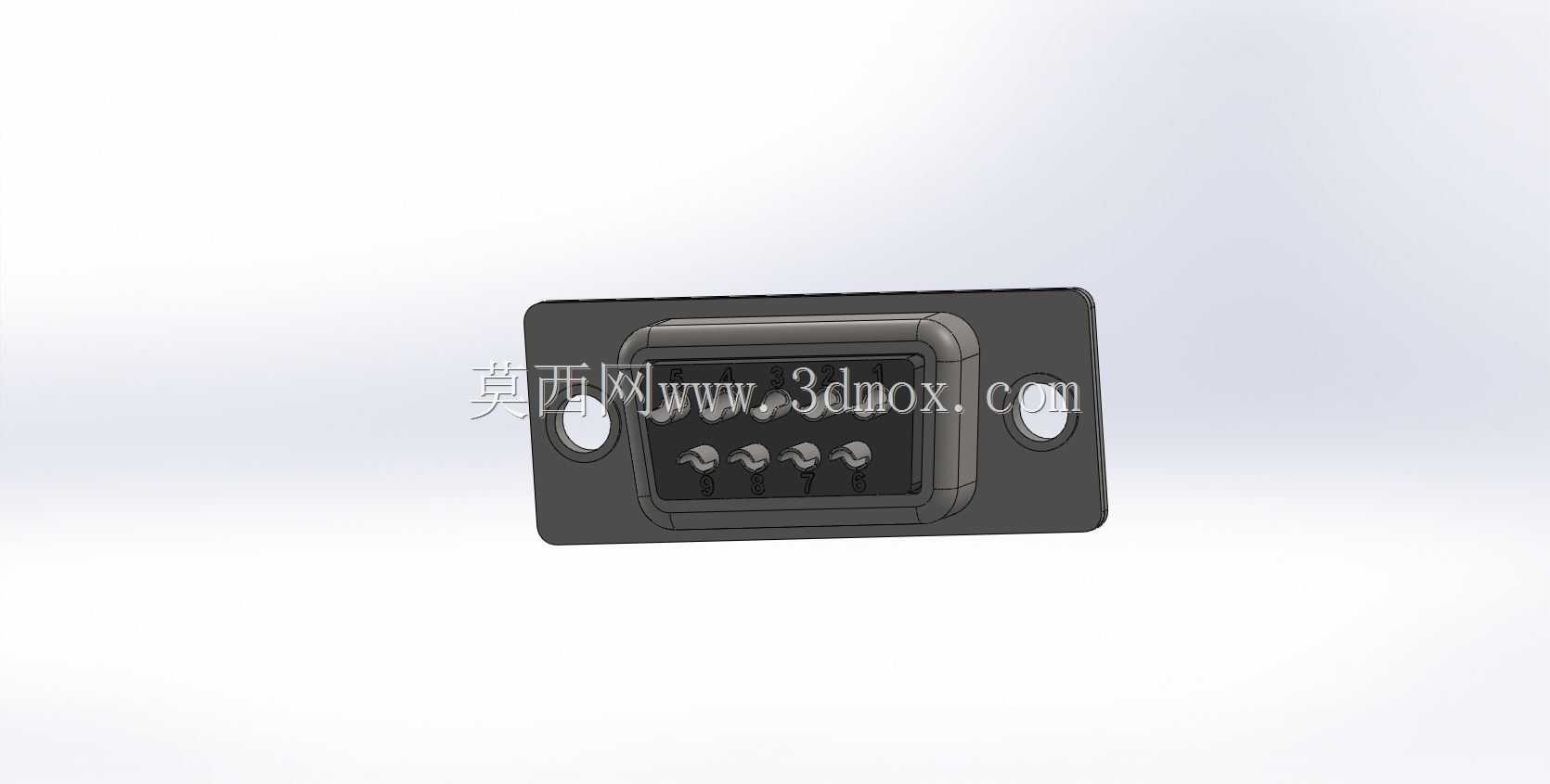

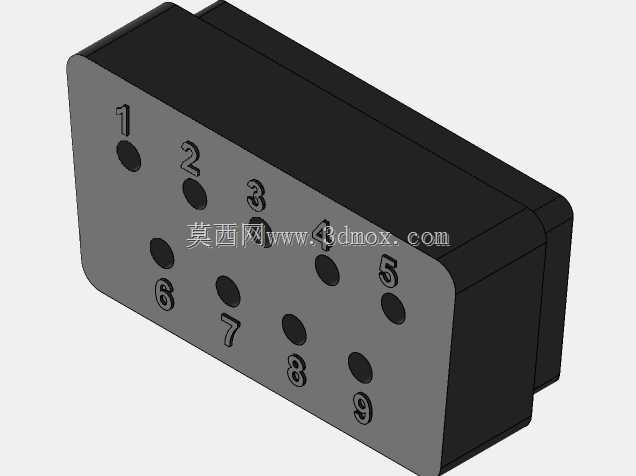

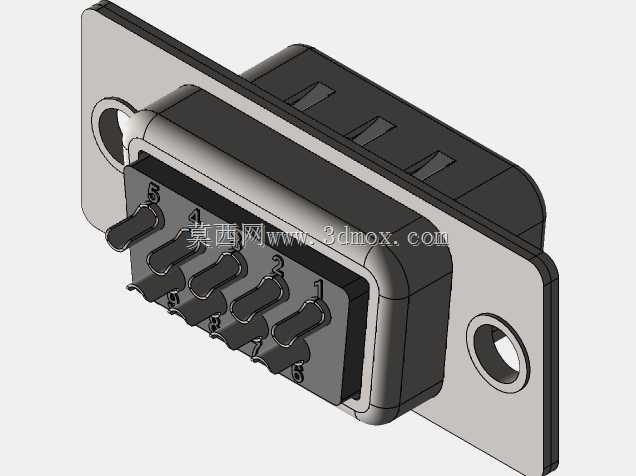

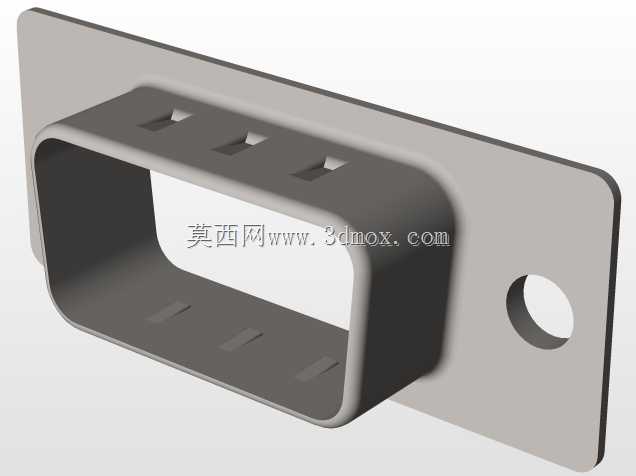

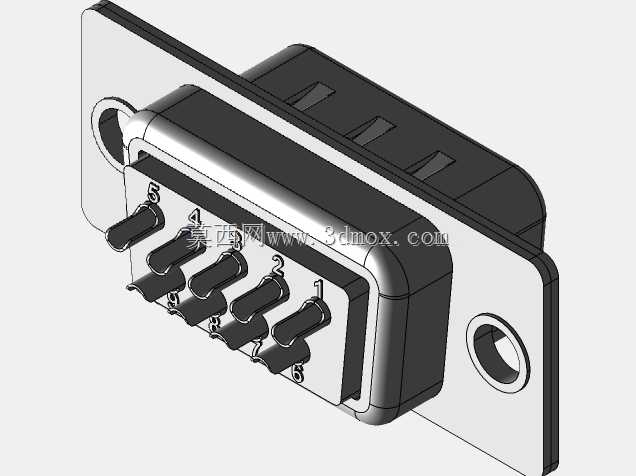

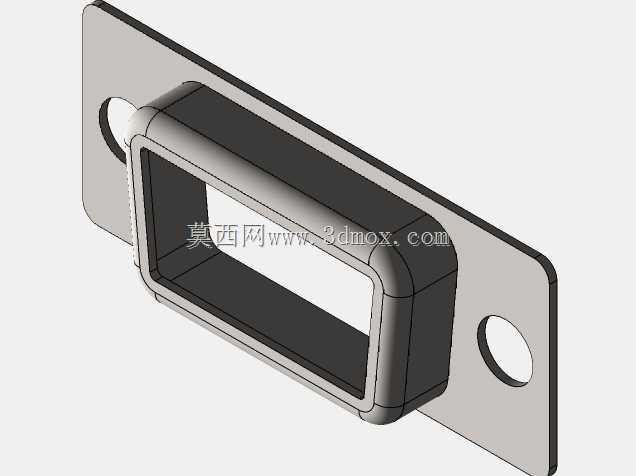

在工业控制、通讯设备、测试仪器的电气互连场景里，D-sub系列连接器是应用跨度极广的互连部件，这款9针外螺纹公头结构，主要针对需要螺纹锁紧固定的布线场景设计，区别于普通卡扣式D-sub接头，外螺纹结构可以在设备振动工况下保持连接稳定性，避免接插松动导致的信号中断问题。从实际设备适配角度看，这类9针D-sub公头常被用于RS232串行通讯接口、低速工业信号传输回路，在老式工控机、数控设备操作面板、测试仪器的数据端口上十分常见，外螺纹的设计可以配合面板螺母实现接头与设备壳体的刚性固定，接插端的插针排布遵循标准D-sub9针定义，公头插针的伸出长度、相邻针脚间距完全符合通用互连规范，能够和同规格母座实现顺畅对插，不会出现针脚错位、插接过紧或松旷的问题。设计过程中首先确定了安装法兰的外形边界，法兰两侧的固定孔位与标准D-sub9接头的开孔尺寸完全匹配，安装时可以直接适配常规面板开孔，不需要额外修改设备壳体的开孔尺寸，接头主体的金属外壳做了等厚处理，既保证外壳的结构强度，在插拔受力时不会出现壳体变形，也控制了整体重量，不会给设备端口带来额外的承重负担。插针区域的绝缘基座采用台阶式结构，插针根部做了限位凸台，避免插针在反复插拔过程中出现后退、偏移的问题，外螺纹段的螺距、牙型都适配通用的D-sub接头锁紧螺母，装配时可以使用标准紧固件完成固定，不需要定制特殊规格的配件。从安装边界来看，接头插合面到法兰背面的尺寸控制在常规安装空间范围内，在设备内部布线时，不会因为接头长度过长挤压内部线束，法兰的厚度也适配常见的设备钣金壳体厚度，锁紧后法兰面可以和设备面板完全贴合，不会出现缝隙过大导致的防尘性能下降问题。插针的排布角度做了精准校准，每根插针的同轴度误差控制在极小范围内，和母座对插时每根针都能可靠接触，不会出现个别针脚接触不良的情况，外壳的边角做了小圆角处理，装配时不会划伤操作人员的手部，也不会刮伤线束的绝缘层。在实际选型使用中，这类外螺纹锁紧的D-sub9公头适合用在有一定振动的工业现场，比如生产线旁的控制设备、移动测试装置上，相比无锁紧结构的接头，螺纹锁紧后可以承受一定的拉扯力，不会因为线束被意外拖拽导致接头脱落，金属外壳也能提供一定的电磁屏蔽效果，减少外界电磁干扰对信号传输的影响，保证低速通讯信号的传输稳定性。
