台式机CPU轴流散热风扇结构设计方案

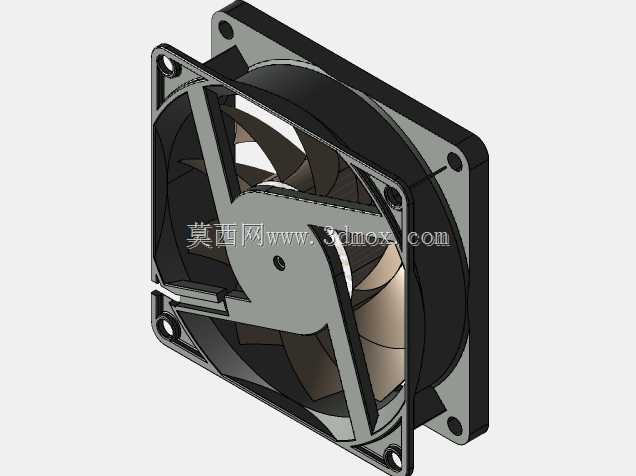

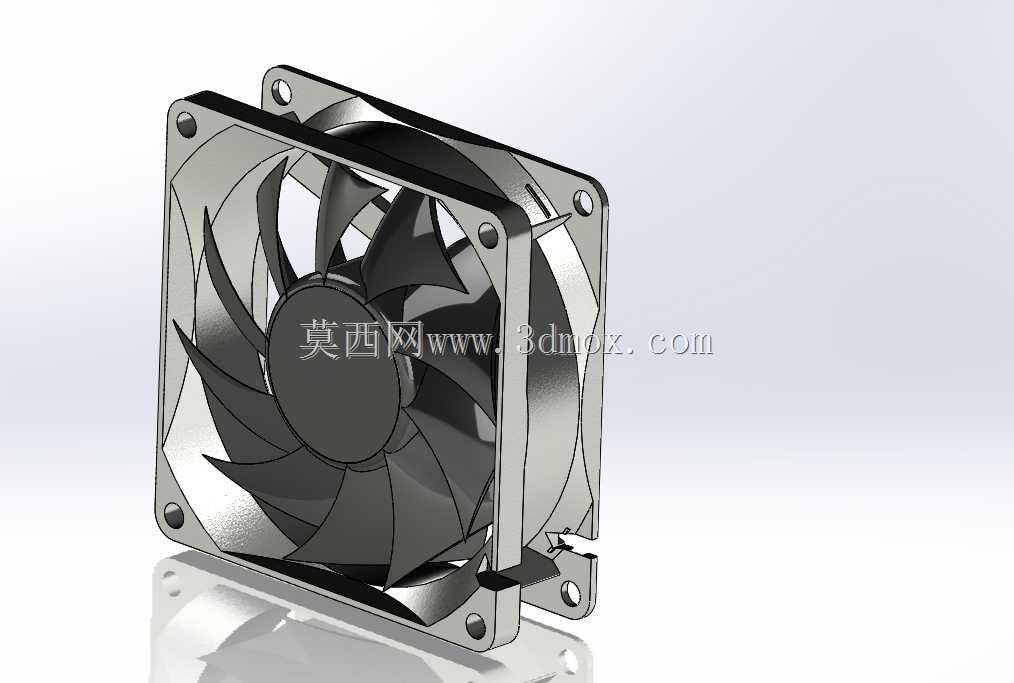

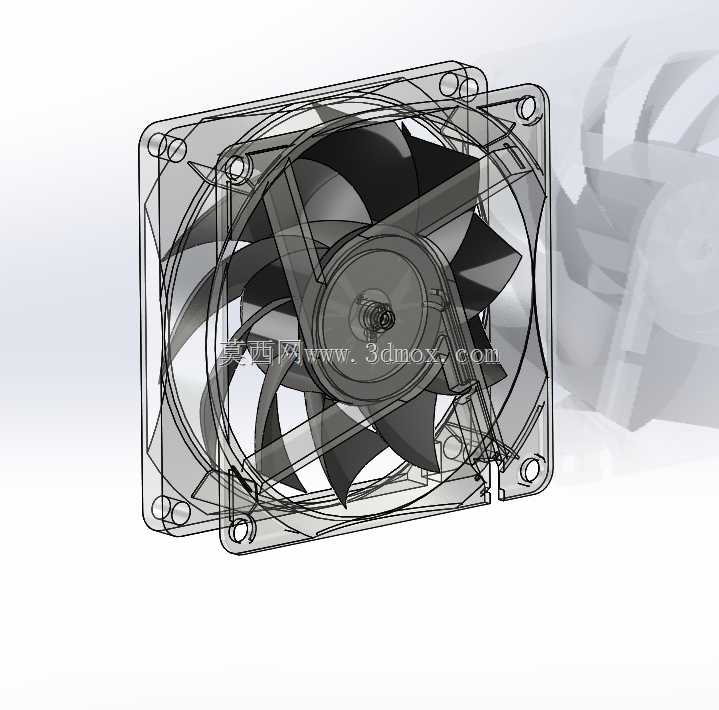

日常桌面级PC、小型工控机的处理器散热场景中，这类方形轴流风扇是风冷散热模组的核心动力部件，主要作用是驱动定向气流穿过CPU上方的散热鳍片组，将处理器工作时产生的积热带出机箱内部，避免核心温度过高触发降频、宕机甚至硬件烧毁。做这款风扇的结构设计时，首先要匹配标准CPU散热扣具的安装边界，外框采用常规120mm见方的正方形轮廓，四个角预留的安装孔位完全适配市售主流塔式、下压式散热器的固定孔距，安装时不需要额外改动原有散热模组的固定结构，可直接替换同规格的故障风扇，也能适配机箱前置、后置的常规风扇位拓展使用。扇叶采用七叶大倾角后掠式设计，是经过多轮流场仿真调整后的构型，相比常规五叶扇，相同转速下能输出更大的静压，在穿过密集鳍片的高阻风道场景下，风量衰减幅度更小，同时叶型边缘做了切角修型，能打散叶片切割气流产生的高频涡流，降低运行时的风切噪音，日常办公负载下的噪音表现能控制在人耳舒适区间。外框采用透明PC材质做薄壁结构，壁厚控制在1.5mm，既保证整体结构强度，安装时不会因为螺丝锁紧产生形变，也能兼顾侧透机箱的视觉展示效果，框体的四个边角做了R3圆角过渡，避免安装时划伤操作人员手部，同时框体内圈设计了导风环结构，能减少扇叶边缘的气流泄露，提升整体送风效率。中心的轮毂部分集成了轴承安装位与电机固定槽，适配常规的含油轴承或液压轴承，预留的走线槽从轮毂延伸至外框边缘，方便供电线材的规整固定，不会出现线材剐蹭扇叶的问题。设计时还考虑了长期运行的可靠性，扇叶与外框之间的径向间隙控制在0.8mm，既避免热胀冷缩导致扇叶擦框，也不会因为间隙过大造成风压损失，四个安装孔位内嵌了橡胶减震垫安装槽，装配减震垫后能吸收扇叶高速转动产生的微幅振动，避免振动传递到散热鳍片、机箱壁产生共振异响。这类风扇除了用在CPU散热场景，也可适配机箱通风、小型服务器散热、桌面电子设备风冷改造等场景，只要安装孔距与厚度匹配，就能直接替换使用，结构上的通用化设计也降低了后续开模生产的成本，不同配色、不同灯效的版本只需要更换外框材质与PCB灯板，不需要改动核心的扇叶与框体结构。
