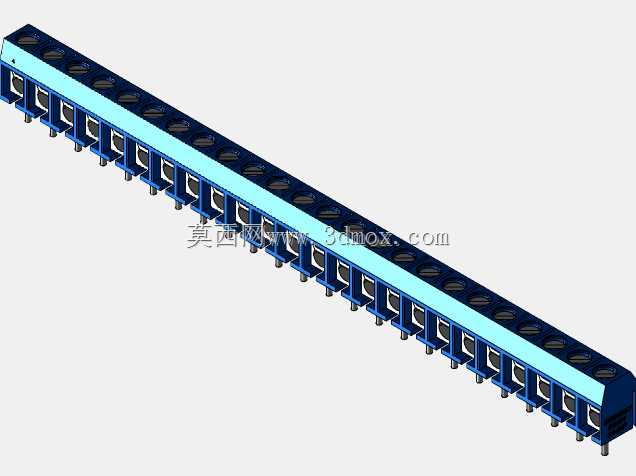

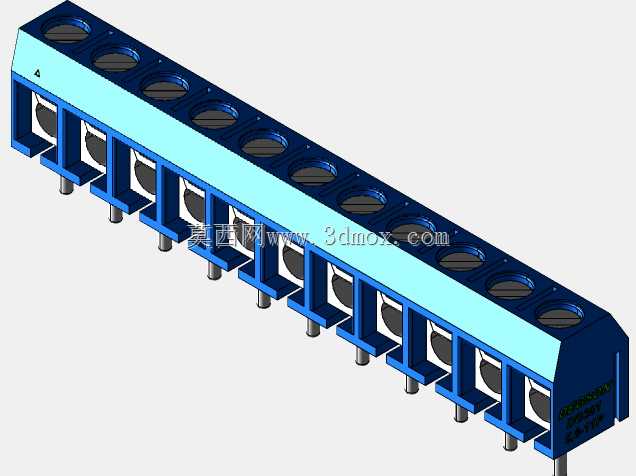

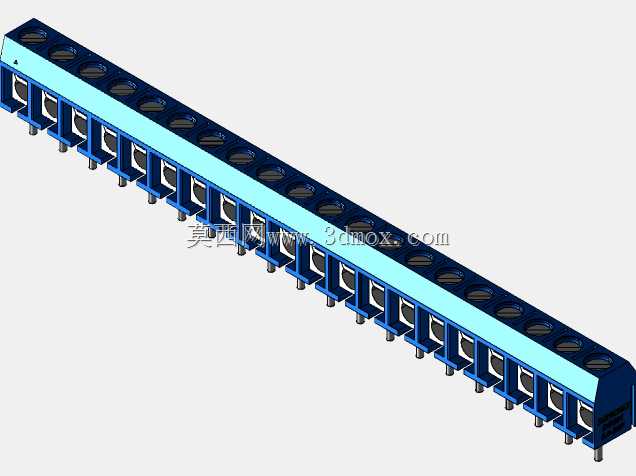

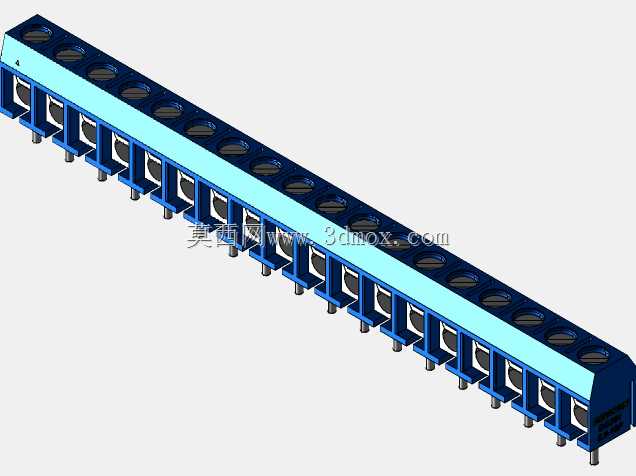

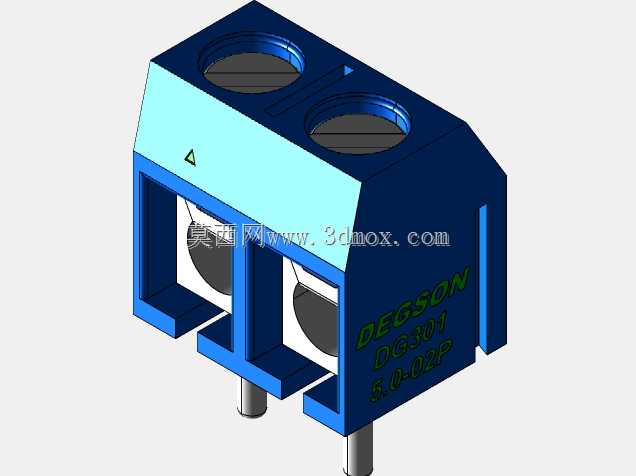

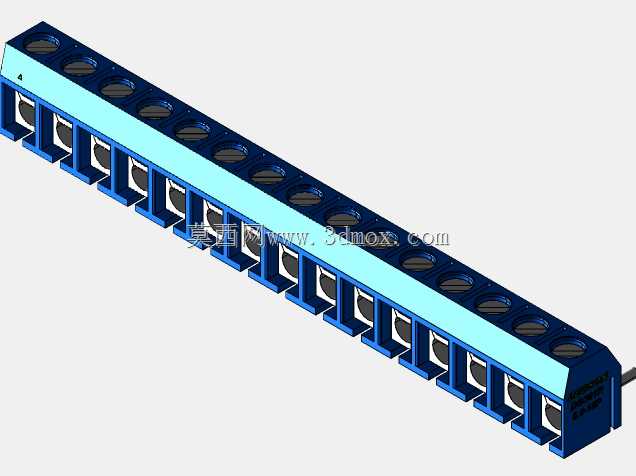

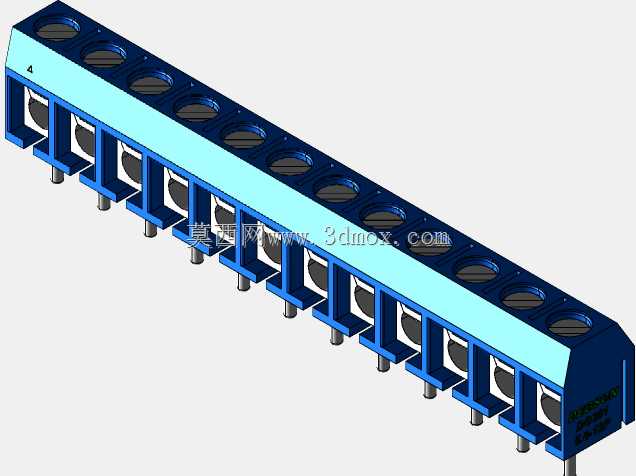

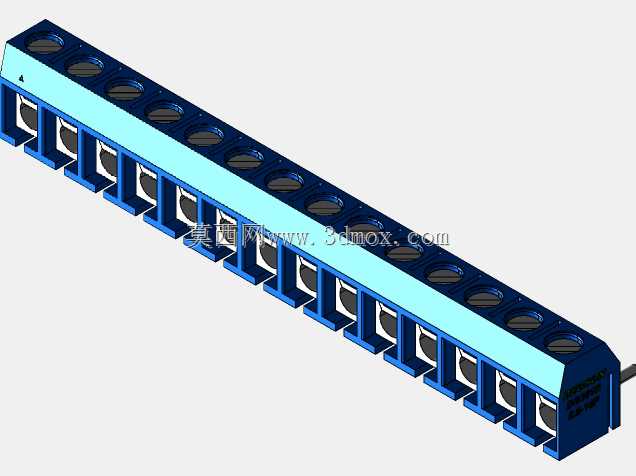

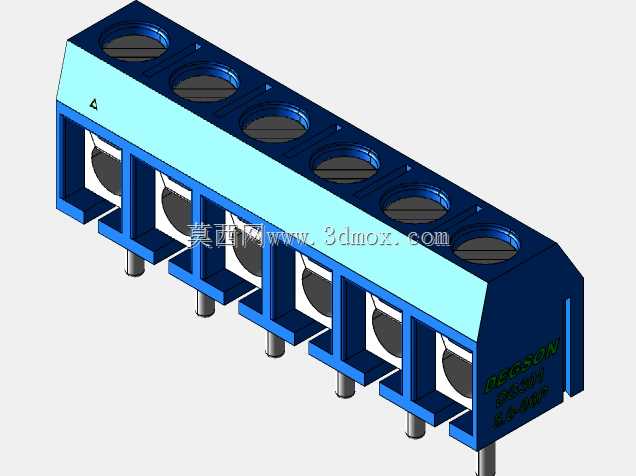

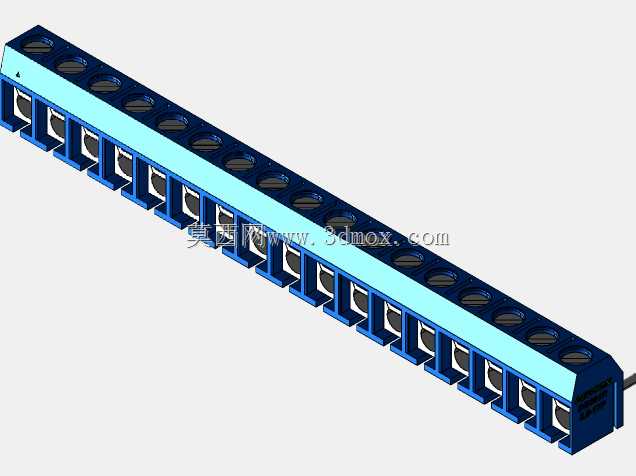

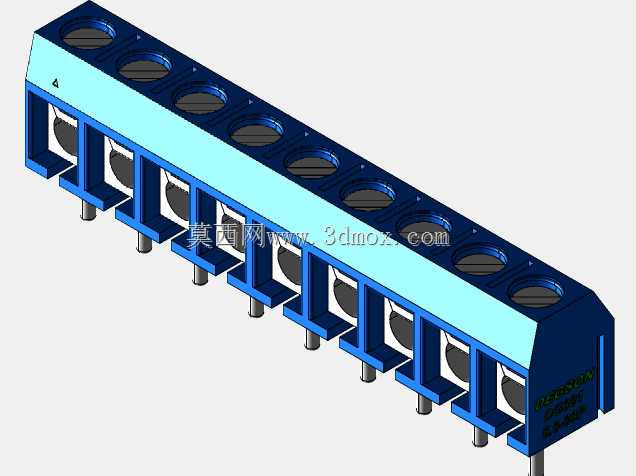

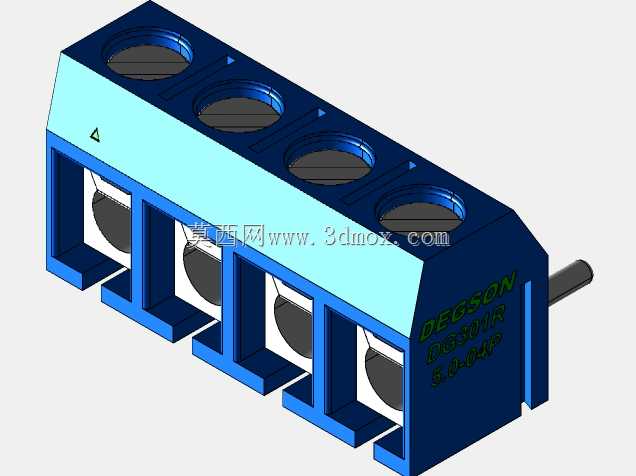

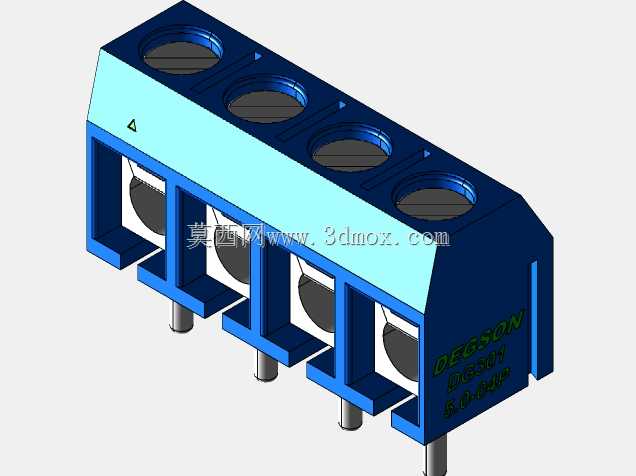

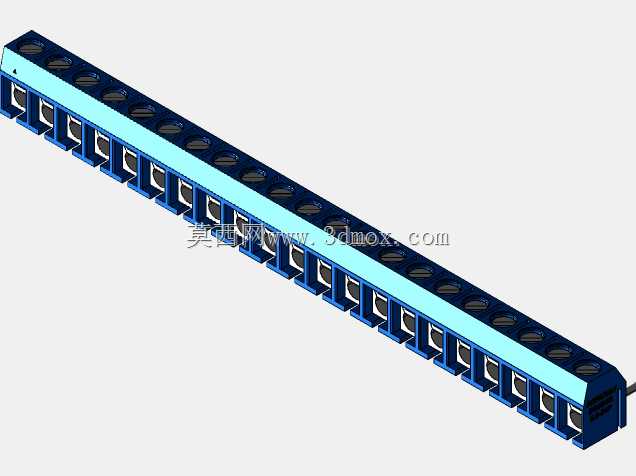

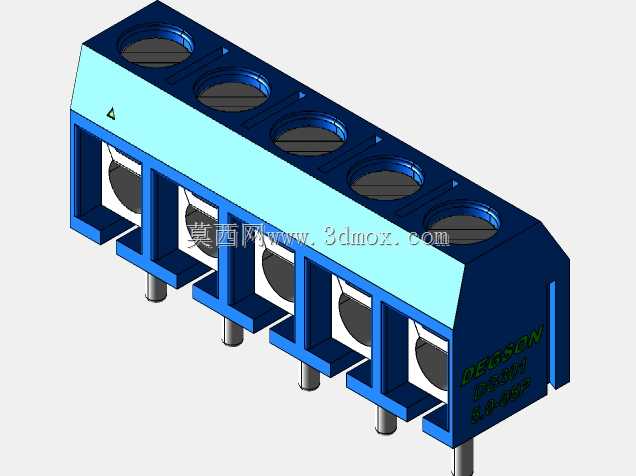

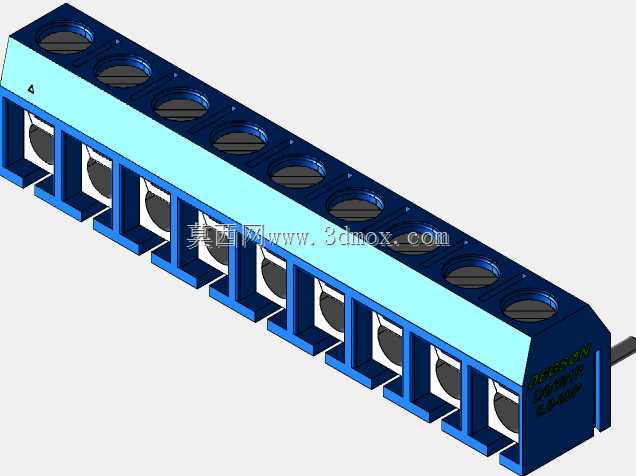

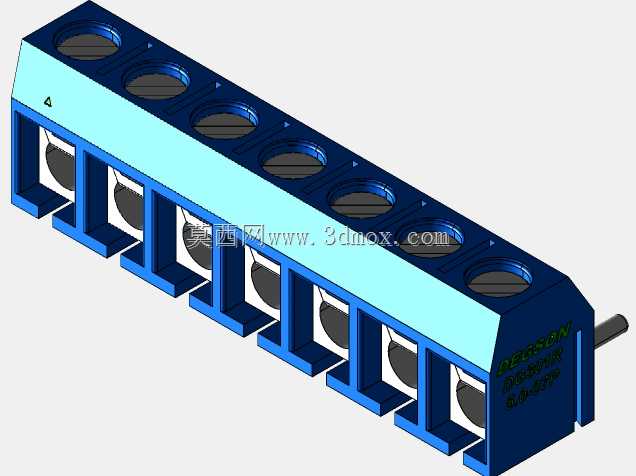

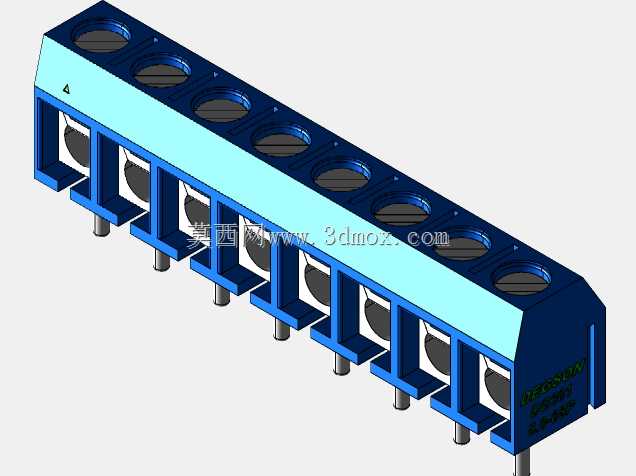

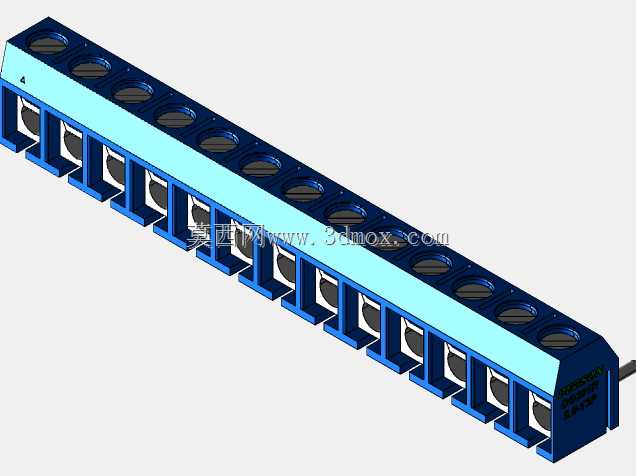

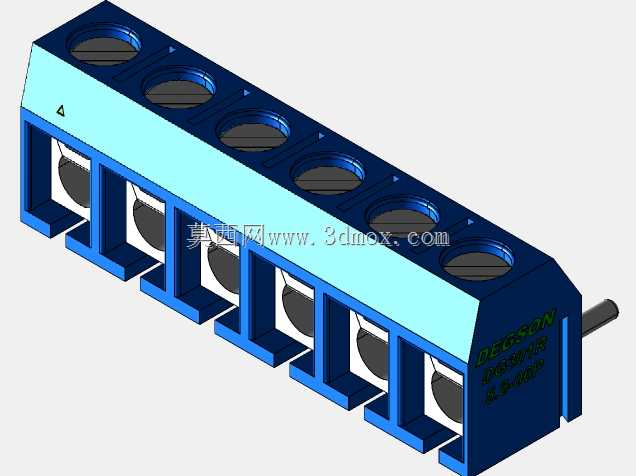

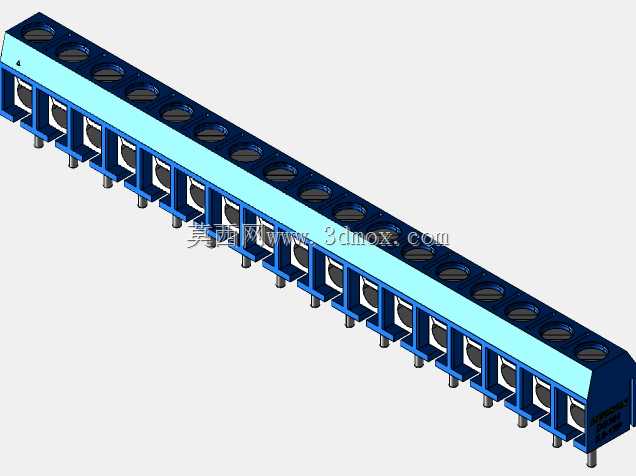

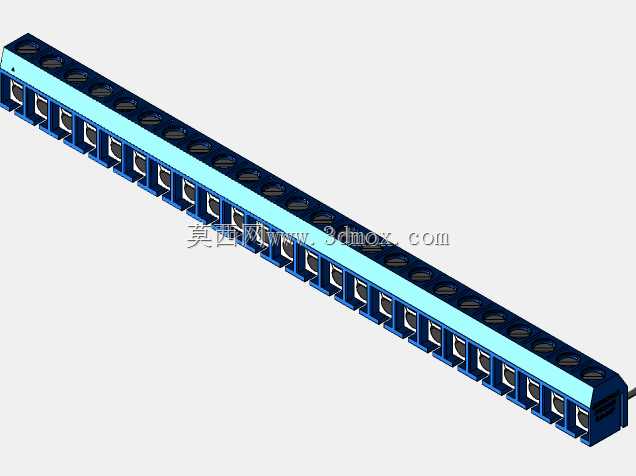

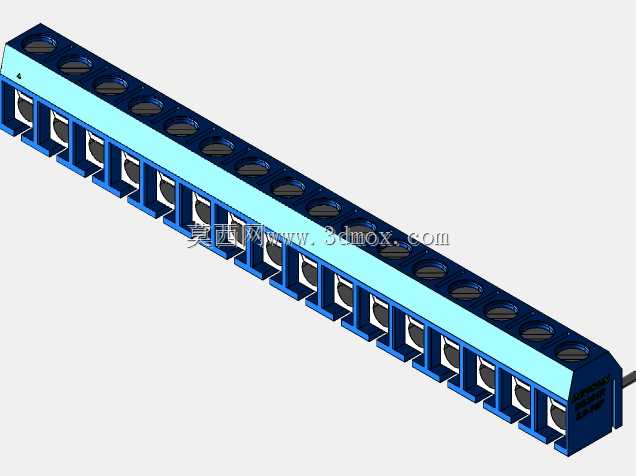

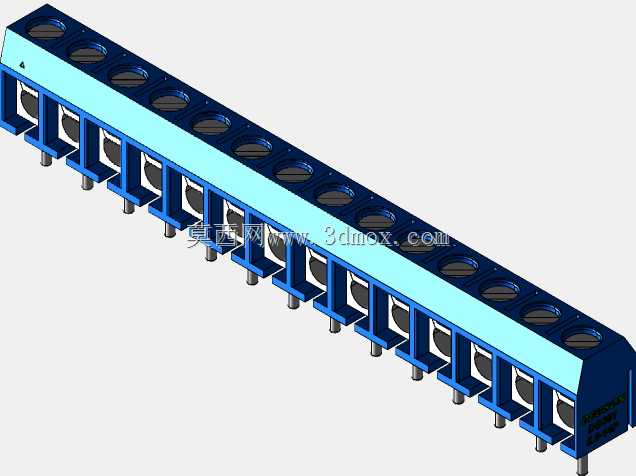

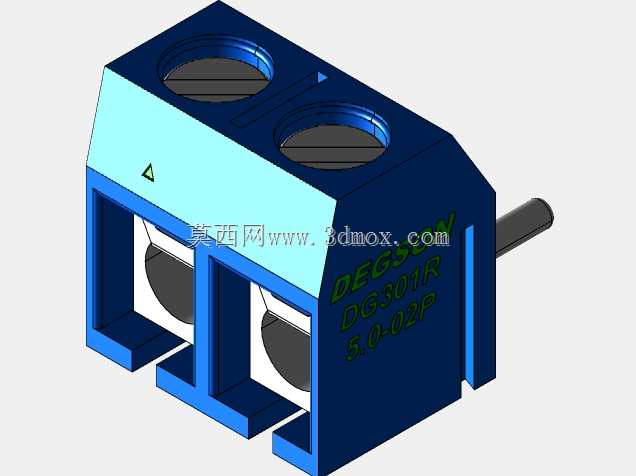

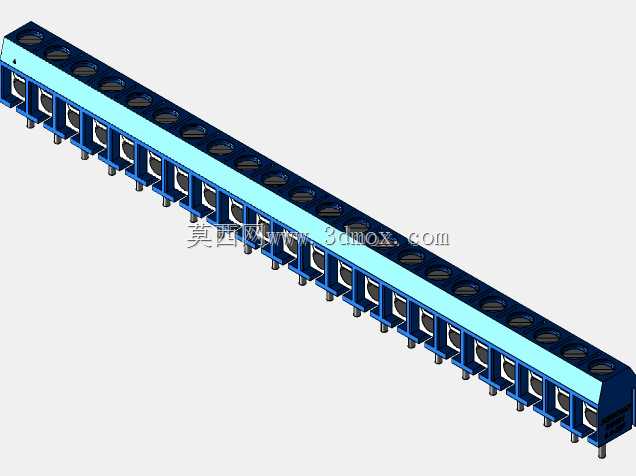

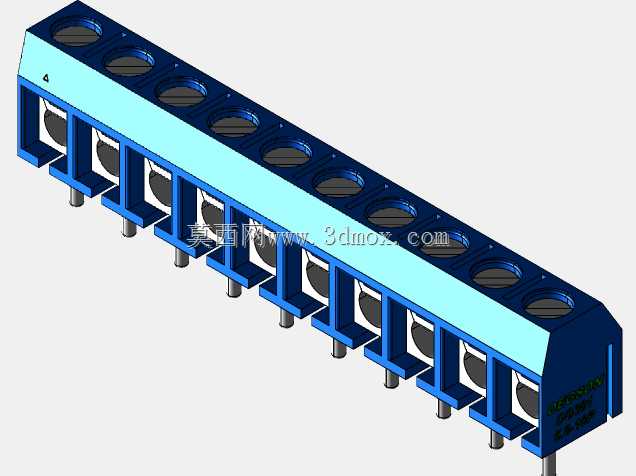

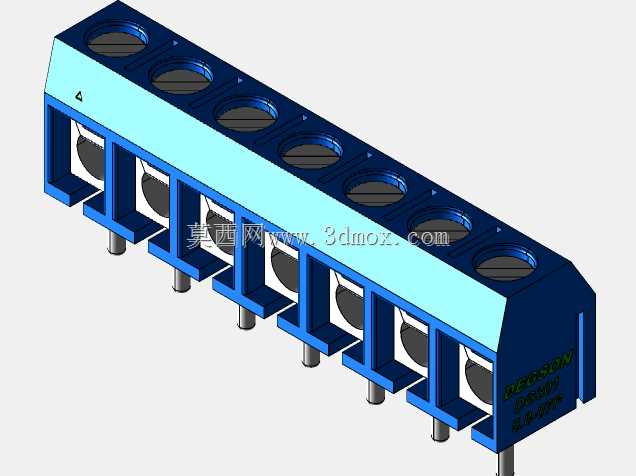

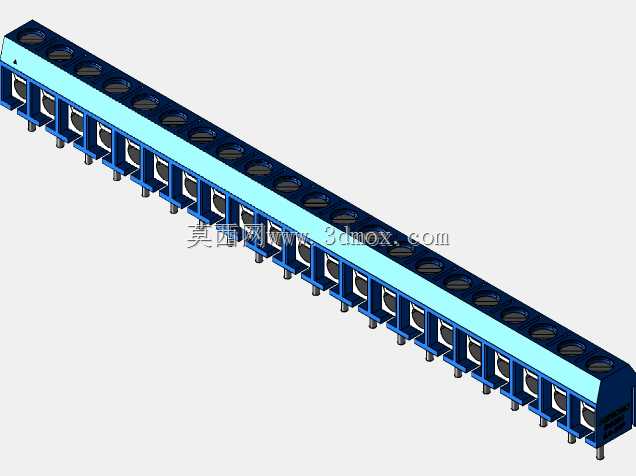

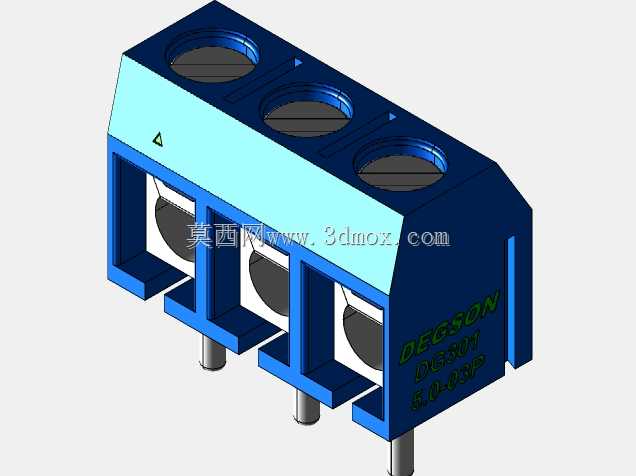

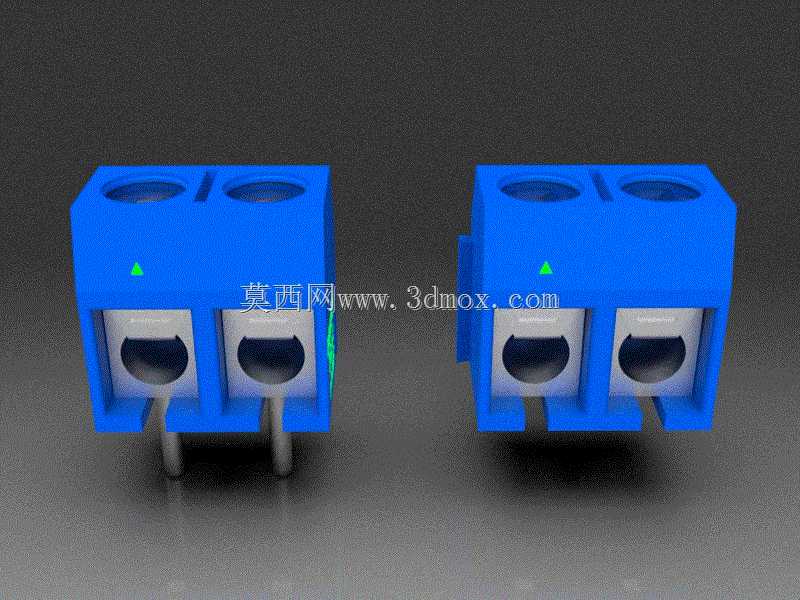

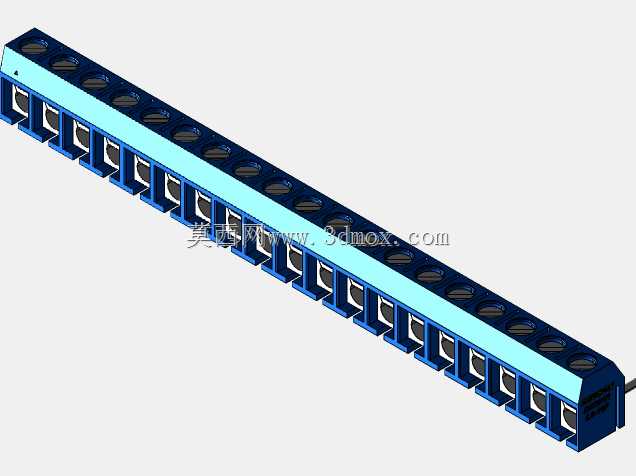

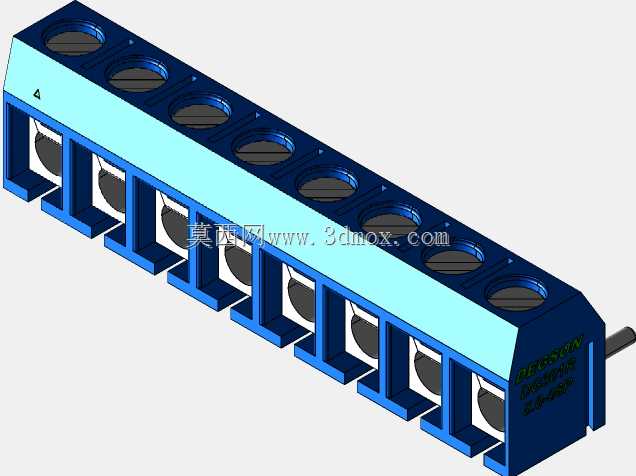

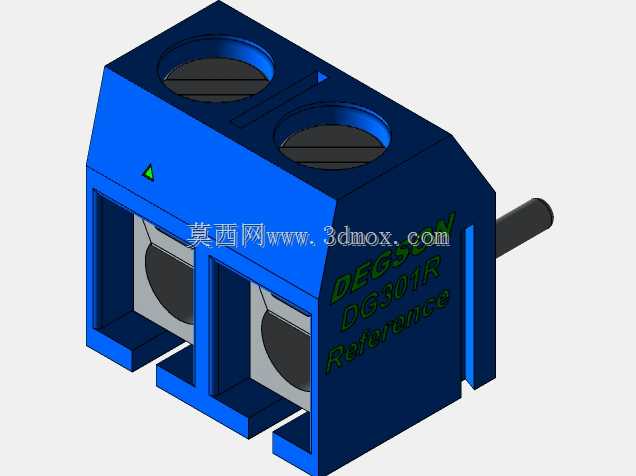

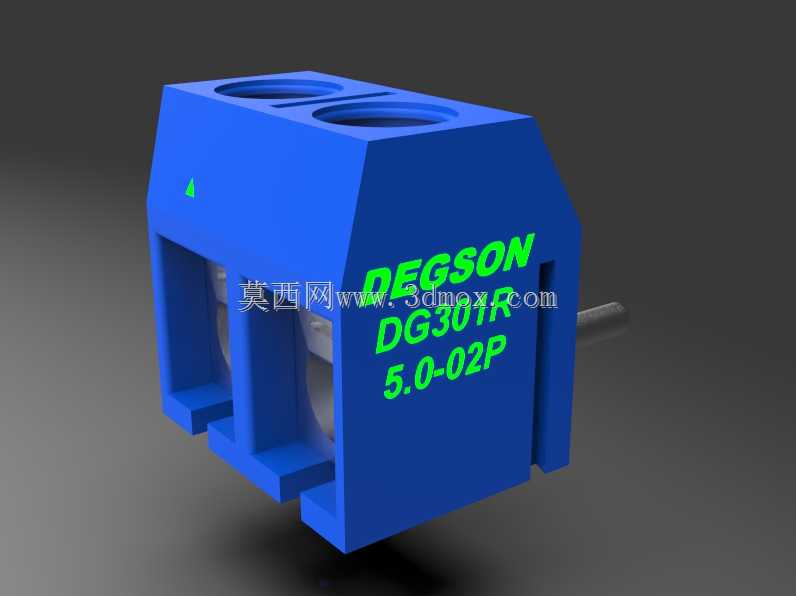

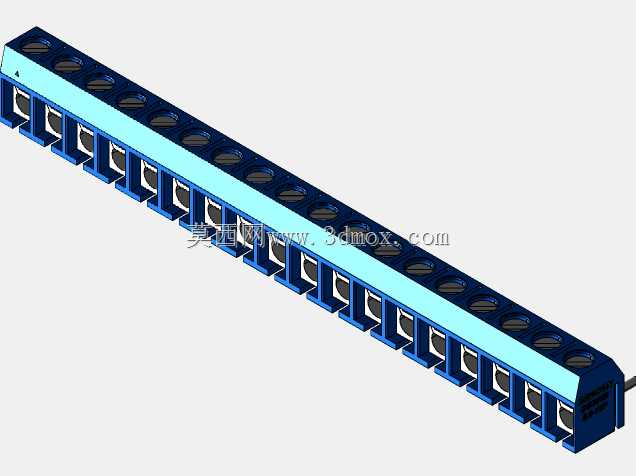

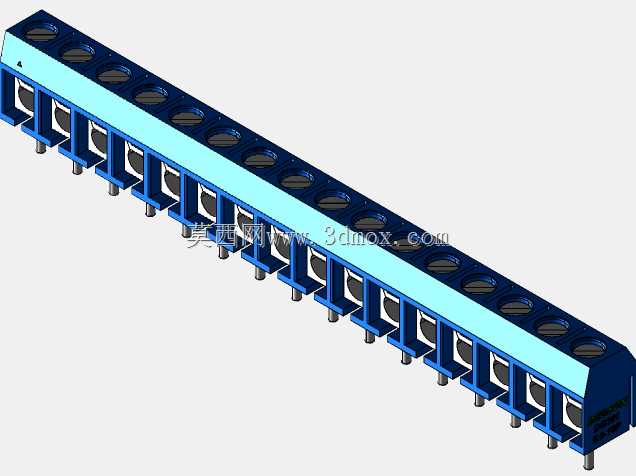

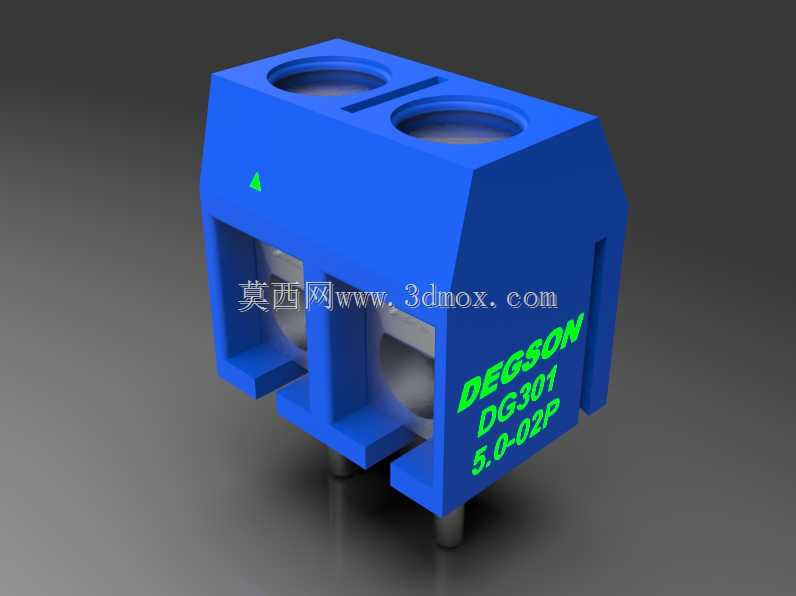

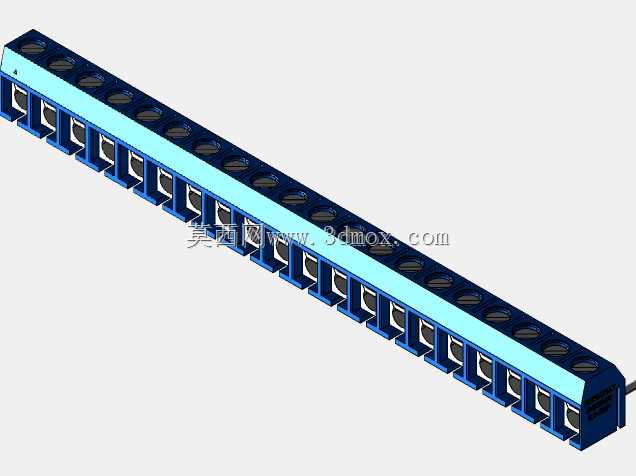

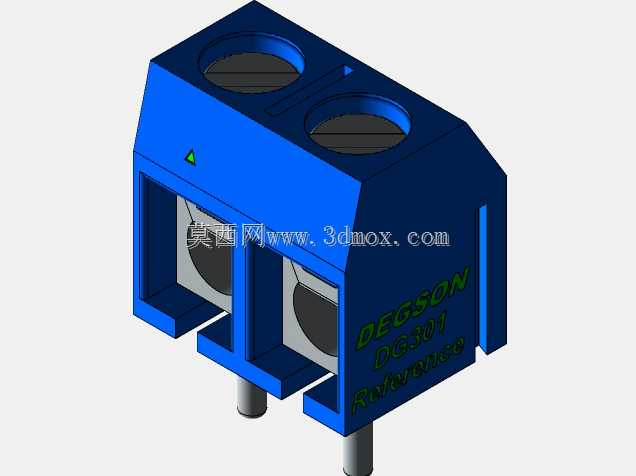

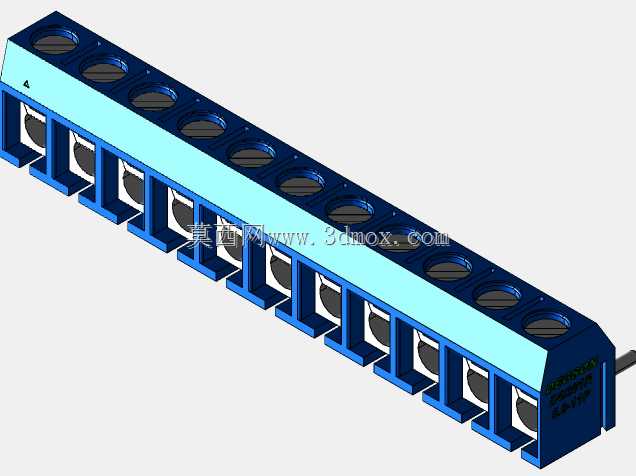

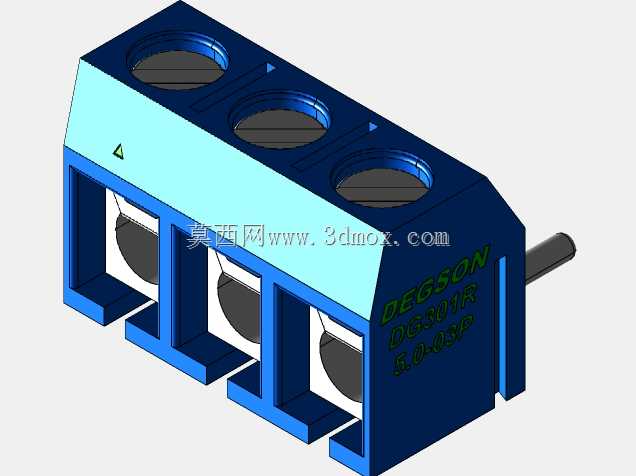

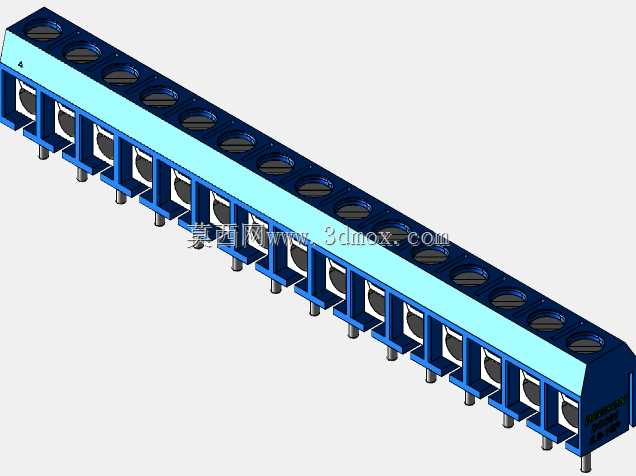

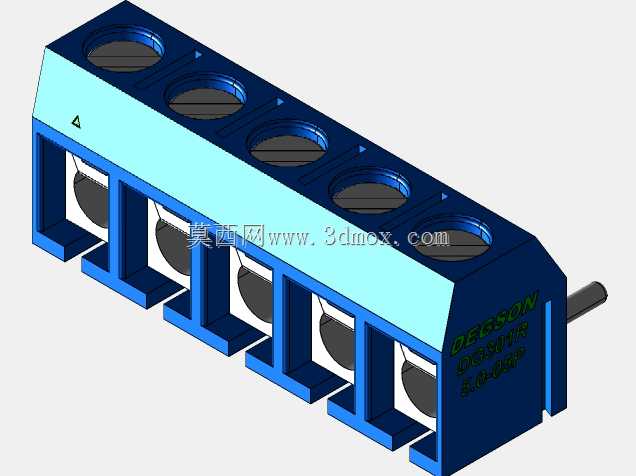

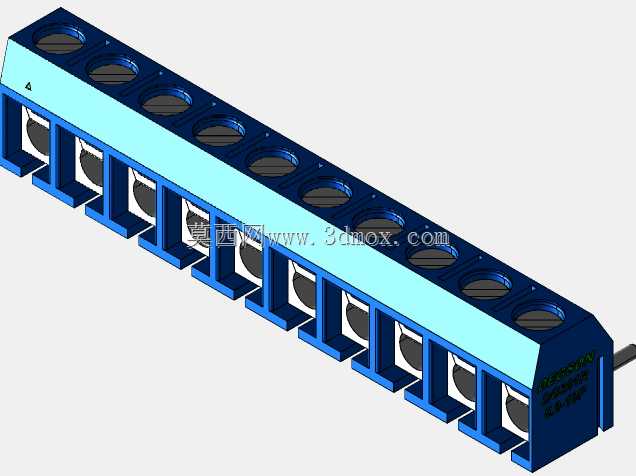

这类螺钉式接线端子是低压电气控制回路、PCB板载接线场景里的基础连接件,日常在工控板卡、小型电源模块、传感器转接板、民用电器内部控制板上都能见到它的身影,核心作用是实现多股软线、单股硬线与电路板之间的可靠电气连接,替代传统的焊线工艺,既降低生产环节的接线工时,也方便后期设备维护时的线路拆改。从结构设计来看,这款端子采用蓝色阻燃PA材质作为绝缘基座,基座上预留的螺钉锁紧孔正对内部金属导电件,接线时剥去合适长度的导线绝缘层,将线芯插入端子进线孔后拧紧顶部螺钉,就能依靠螺钉底部的压片把线芯牢牢压在导电件上,避免导线受拉扯松脱,基座正面的小三角标识是接线对位标记,能帮助产线作业人员快速识别进线方向,减少装反的失误。它的引脚间距为5.0mm,这个间距规格刚好适配15A额定电流、300V额定电压的绝缘耐压要求,既不会因为间距过小导致高压下的爬电风险,也不会因为间距过大浪费PCB板的布线空间,适配的导线线径覆盖22-14AWG,也就是0.5-1.5平方毫米的常用控制回路导线,基本覆盖了绝大多数低压控制信号、小功率动力回路的接线需求。引脚采用直插式设计,刚好匹配PCB上对应间距的焊盘孔,过波峰焊时就能直接固定在板上,不需要额外的固定结构,基座两侧的卡位结构能让多组端子并排拼接时保持对齐,不会出现引脚错位导致的焊接不良。内部的导电件采用镀锡铜材质,既保证导电性能,也能避免长期使用后的氧化锈蚀,螺钉采用防滑脱设计,拧到最大开度时也不会从基座上脱落,避免生产装配过程中零件散落丢失。在实际选型时,需要先确认PCB上预留的安装孔位间距是否匹配5.0mm的引脚距,同时要核算回路的持续工作电流,不要超过端子的额定载流值,多Pin拼接使用时还要注意相邻端子之间的绝缘隔离,避免导线毛刺外露引发短路。建模时还原了端子的所有安装边界尺寸,包括基座总高度、引脚伸出长度、进线孔深度、螺钉顶部的操作空间余量,能直接导入PCB布局软件做干涉检查,也能用于整机装配时的接线空间校核,避免结构设计时预留的接线操作空间不足,导致后期装配时螺丝刀无法顺利拧紧螺钉。
- 上一篇:双40英尺集装箱改造居住空间设计
- 下一篇:人体工学对称式有线电脑鼠标外观结构设计
- 全部评论(0)
- 模板大小: 400.03 MB
- 售价:5金币
- 下载次数: 447
- 系统要求: Rendering,STEP / IGES,STEP / IGES,STEP / IGES,Other,SOLIDWORKS,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,SOLIDWORKS,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,Rendering,STEP / IGES,Other,Other,Other,Rendering,STEP / IGES,STEP /
- 软件分类: 通用五金配件
