旋转卡扣式便携U盘外观结构设计

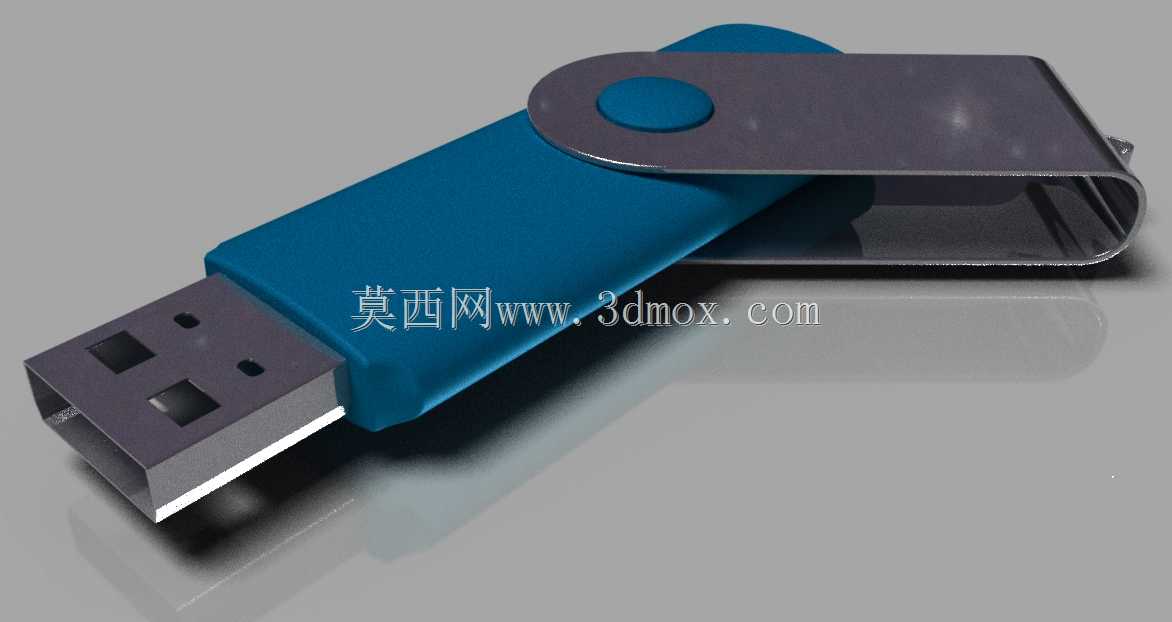

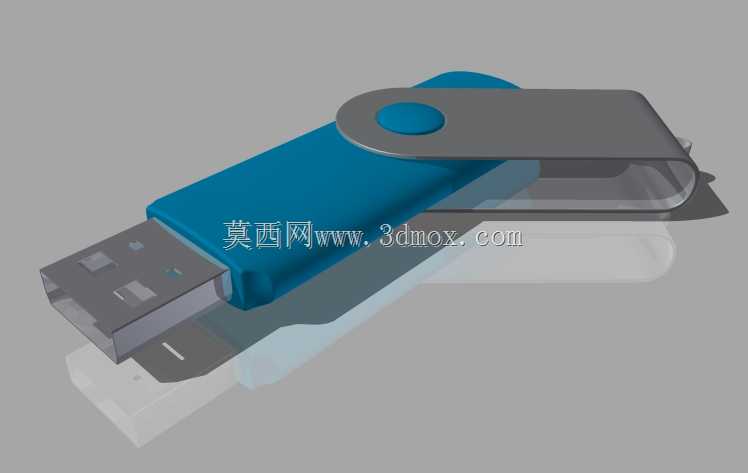

这款旋转卡扣式便携存储设备的结构设计，核心围绕日常高频携带的使用场景展开，在结构可靠性与使用便捷性之间做了针对性平衡。日常办公场景中，这类存储设备常被放置于工装口袋、通勤包内，与钥匙、工牌、笔类物品频繁摩擦，因此设计时放弃了传统分离式保护帽结构，采用金属旋转卡扣作为USB接头的防护结构，避免保护帽丢失导致的接头积灰、引脚磕碰变形问题。从功能特性来看，旋转卡扣采用0.3mm厚度的冷轧不锈钢冲压成型，表面做哑光喷砂处理，既保留金属结构的抗形变能力，也减少日常使用中的指纹残留与划痕显影；卡扣与主体的连接轴采用过盈配合的铜质铆钉，转动阻尼控制在0.2N·m左右，既保证转动到开合位置时的定位手感，也不会因为长期转动出现松垮晃动的问题。主体外壳采用ABS+PC共混塑料注塑成型，表面做细咬花处理，握持时不易打滑，外壳壁厚控制在1.2mm，在保证结构强度的前提下控制整体重量，单设备整体重量控制在12g左右，长时间携带不会产生异物感。设计过程中，首先确定USB公头的标准安装尺寸，严格遵循USB2.0接口的物理规范，公头伸出长度控制在12.5mm，保证插入电脑USB接口时的配合深度，避免出现接触不良的问题；主体部分的长宽尺寸控制在55mm×18mm，厚度8mm，这个尺寸边界既可以容纳内部的闪存芯片与PCB电路板，也适配市面上绝大多数USB接口的排布间距，不会因为设备体积过大遮挡相邻的USB接口。旋转卡扣的转动行程做了180度限位，当卡扣转动到覆盖USB接头位置时，卡扣边缘与主体外壳的贴合间隙控制在0.1mm以内，能够有效阻挡口袋中的纤维、灰尘进入接头缝隙；转动到露出接头位置时，卡扣自然贴合在主体外壳背面，不会突出于主体表面，插入接口时不会与电脑外壳产生干涉。内部PCB板的固定采用外壳内侧的定位筋+卡扣结构，不需要额外打螺丝，装配时直接将PCB卡入定位筋即可，既提升装配效率，也避免螺丝松动导致的内部电路板移位问题。外壳的拼接采用超声波焊接工艺，拼接缝位于主体侧面，焊接后接缝平整，没有明显的溢胶痕迹，日常使用中不会因为磕碰出现外壳开裂的情况。针对日常使用中可能出现的跌落场景，在USB接头与外壳的连接位置做了加厚的R角过渡，减少跌落时的应力集中，避免接头从外壳处断裂。
