带球形载荷的全向移动竞技机器人结构

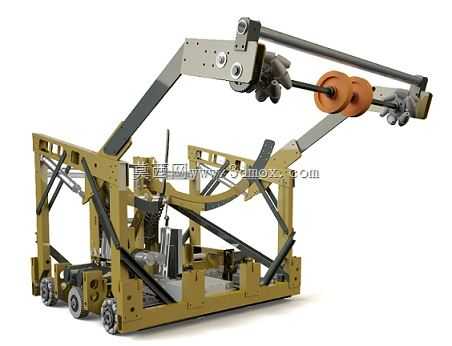

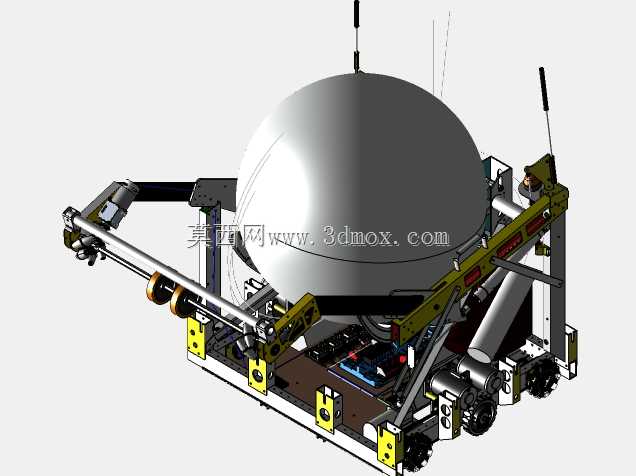

该结构主要面向青少年机器人竞技赛事场景设计，核心用途是在指定竞赛场地内完成球形目标物的夹持、转运与投射动作，适配需要快速机动、精准取放载荷的对抗类赛事规则。从功能特性来看，底盘采用多组麦克纳姆轮布局，可实现平面内全方向移动与零半径转向，能在狭窄的竞赛场地内快速调整站位，规避对手干扰；上部设置对称布置的双机械臂夹持结构，弧形抱爪的曲率完全匹配所承载球体的外轮廓，接触位置加装柔性缓冲垫，避免夹持过程中对球体表面造成损伤，同时保证高速移动时球体不会发生松脱；夹持臂的俯仰转轴采用双轴承支撑结构，配合连杆传动实现抬升角度的精准控制，可根据投射需求调整球体的初始释放角度；底盘框架采用铝型材拼接式设计，各安装孔位预留充足的调整余量，可根据不同赛事的载荷重量、场地尺寸要求快速调整轮距与臂展参数。设计过程中优先考虑了重心控制逻辑，将电池、控制电路板等大重量部件全部布置在底盘下层安装板位置，球形载荷的承载中心尽量靠近底盘几何中心，避免急停、急转过程中出现侧翻问题；上部的两根杆状天线用于接收场地内的定位信号与遥控指令，安装位置避开机械臂的运动行程范围，防止运动过程中发生碰撞干涉。安装边界方面，底盘整体轮廓控制在常规竞赛场地的通道宽度允许范围内，机械臂完全收拢时整体外伸尺寸不超出底盘边界，方便通过场地内的狭窄通道；夹持臂抬升到最高位置时，整体高度满足赛事的限高要求，不会出现超规问题；各轮组的安装座采用腰型孔设计，可根据地面平整度调整轮体的下压力，保证在不同材质的竞赛场地上都能获得足够的抓地力，避免行进过程中出现打滑空转。投射功能通过夹持臂的快速释放机构实现，配合底盘的行进速度可调整投射距离，结构上没有采用复杂的弹性储能部件，全部通过机械结构的运动配合完成动作，降低了赛事过程中的故障概率，日常维护仅需定期检查各转轴的润滑情况与紧固件的预紧力即可。
