D-SUB接口公母转换接头结构设计

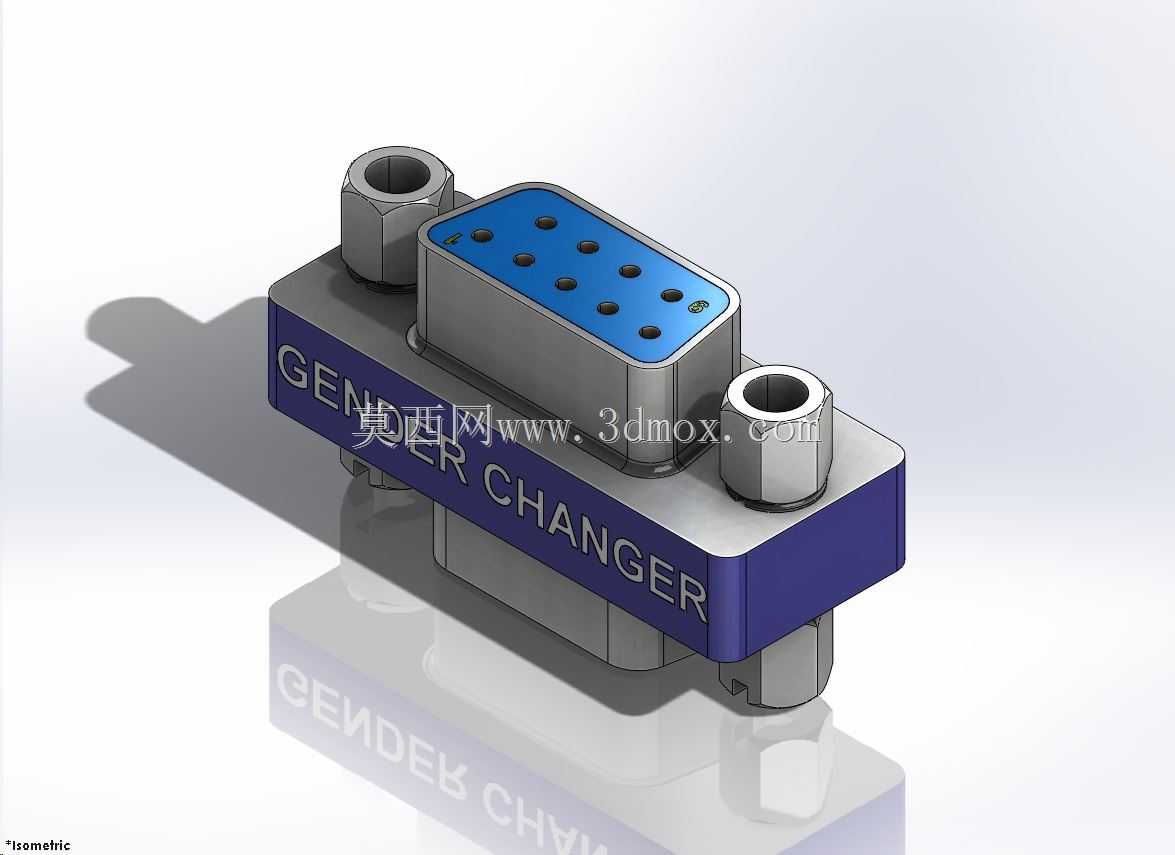

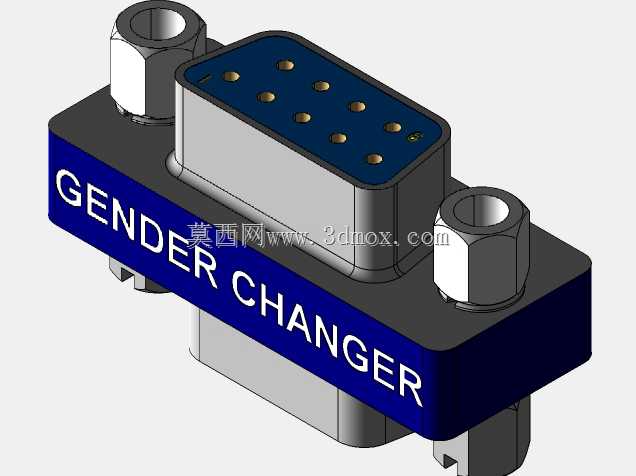

在工业通讯布线、测试台架搭建、老旧设备接口改造场景里，经常会遇到线缆端接口与设备端接口公母不匹配的问题，这时候就需要用到这类紧凑型接口转换件，无需额外制作转接线缆，直接插接就能完成接口公母属性的转换，大幅减少现场布线的冗余度，也避免了多段线缆转接带来的信号衰减风险。这款转换接头采用一体化金属外壳设计，外壳主体做了深蓝色绝缘包覆处理，两侧预留了标准D-SUB连接器的固定螺丝安装位，安装时可以通过配套的金属螺丝螺母将转接头与两端接口牢牢锁合，在有振动的工业设备舱内使用时，不会因为设备运行振动出现接口松脱、接触不良的问题。从结构设计层面来看，这款转接头内部集成了9针D-SUB接口的公母端直连导通结构，两端接口的同轴度公差控制在0.1mm以内，插接时不会出现针脚错位、插接过紧或过松的问题，针脚采用镀金处理，降低接触电阻，保障RS232串口信号的稳定传输，适合工业控制、仪器仪表、通讯设备等场景下的串口连接使用。外形尺寸上，这款转接头整体长度控制在40mm以内，宽度与标准DB9接口的安装尺寸完全匹配，安装后不会占用相邻接口的安装空间，在高密度接口排布的工控机面板、通讯机柜上使用时，不会干涉其他接口的线缆插接。设计过程中重点考虑了现场安装的便捷性，外壳边缘做了圆角过渡处理，没有尖锐的冲压毛刺，操作人员徒手安装时不会划伤手部，两侧的固定螺母采用内嵌式设计，不会突出外壳表面，安装后整体外观平整，也不会勾挂周边的线缆。在实际选型使用时，需要注意确认两端设备的接口定义是否匹配，这类直通型转接头不对针脚定义做转换，仅完成接口公母形态的适配，适用于标准直连串口信号的转接场景，如果涉及交叉信号的串口通讯，需要选用对应针脚交叉的转换型号。外壳的金属部分可以与设备端的接地端连通，起到一定的电磁屏蔽作用，在工业现场有电磁干扰的环境下，能够减少外界杂散信号对串口通讯的影响，提升通讯链路的稳定性。
