130mm规格台式电脑CPU散热风扇结构设计

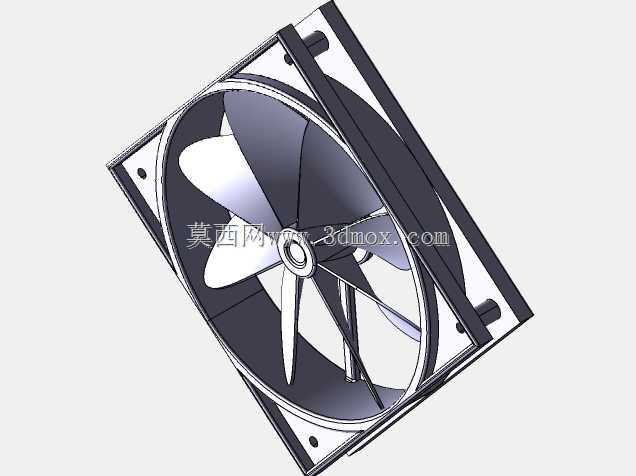

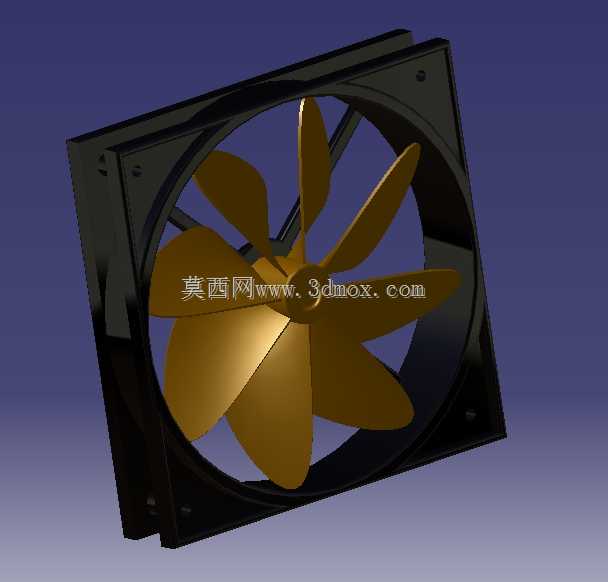

这款130mm边长的方形风冷散热部件，主要适配台式计算机CPU散热场景，也可兼容同尺寸安装位的机箱通风、工控设备柜体散热、小型电源模块风冷散热等使用需求，是电子设备热管理系统里应用极广的基础风冷组件。从结构设计逻辑来看，外框采用标准方形安装结构，四个角预留对应安装孔位，安装边界完全匹配常规120/140mm风扇位的兼容安装需求，安装时可通过螺丝或者减震胶钉完成固定，框体边缘做了微倒角处理，避免安装过程中割伤操作人员，同时框体内侧做了导流弧面设计，能够减少扇叶转动时的气流紊流，降低风切噪音的同时提升送风效率。扇叶采用七叶大倾角曲面设计，叶片表面做了流线型弧度处理，转动时能够推动更大体量的空气定向流动，在相同转速下可以获得更高的风量与风压表现，兼顾静音与散热效率，扇叶与中心轮毂的连接位置做了加厚过渡处理，避免长期高速转动出现叶片根部断裂的问题，轮毂内部预留标准电机安装位，可适配常规直流无刷电机的装配尺寸，中心轴孔位置做了同轴度公差约束，保证扇叶转动时的动平衡表现，减少运行震动。从实际使用场景出发，这类方形散热风扇除了应用在个人电脑CPU散热器上，还可以嵌入到服务器机柜通风位、工业控制机箱散热槽、小型家电散热风道、LED显示屏散热模组等位置，只要安装孔位尺寸匹配，就可以通过调整供电参数适配不同的转速需求，满足不同场景下的风量、噪音要求。设计过程中对扇叶与外框的间隙做了严格控制，间隙过小容易出现扇叶擦框的故障，间隙过大则会产生气流回流损失，降低送风效率，同时外框的厚度做了优化，既保证整体结构强度，避免安装时受力变形，又不会占用过多的安装纵深空间，适配紧凑结构的设备装配需求。扇叶表面的曲面造型经过气流仿真优化，能够在转动时引导气流沿轴向平稳送出，减少径向的气流散射，让气流更集中地吹向散热鳍片位置，提升热交换效率，外框的四个安装面做了平面度处理，保证安装后与安装面贴合紧密，避免出现缝隙漏风的问题。
