编码器安装固定异形支撑座结构

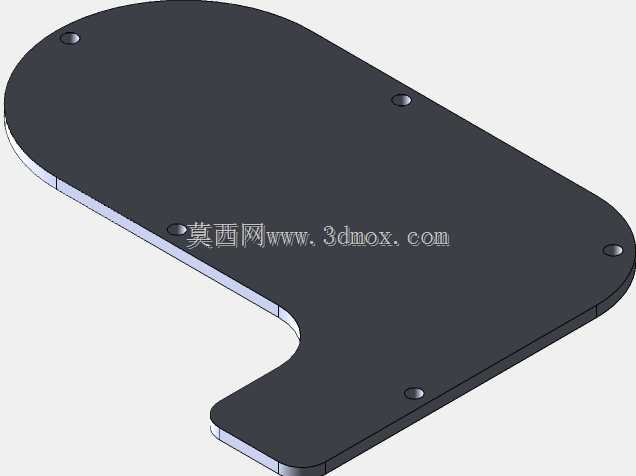

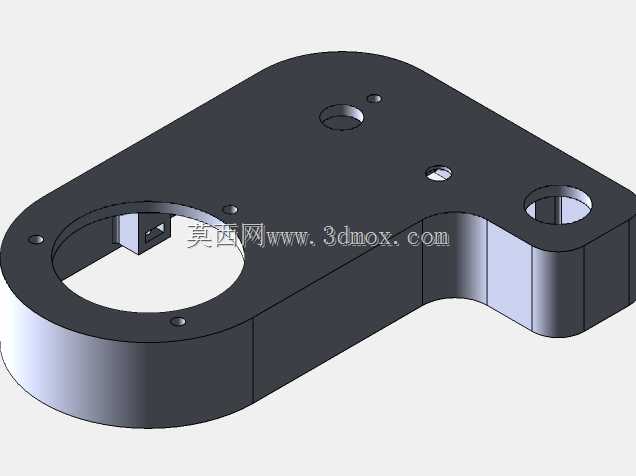

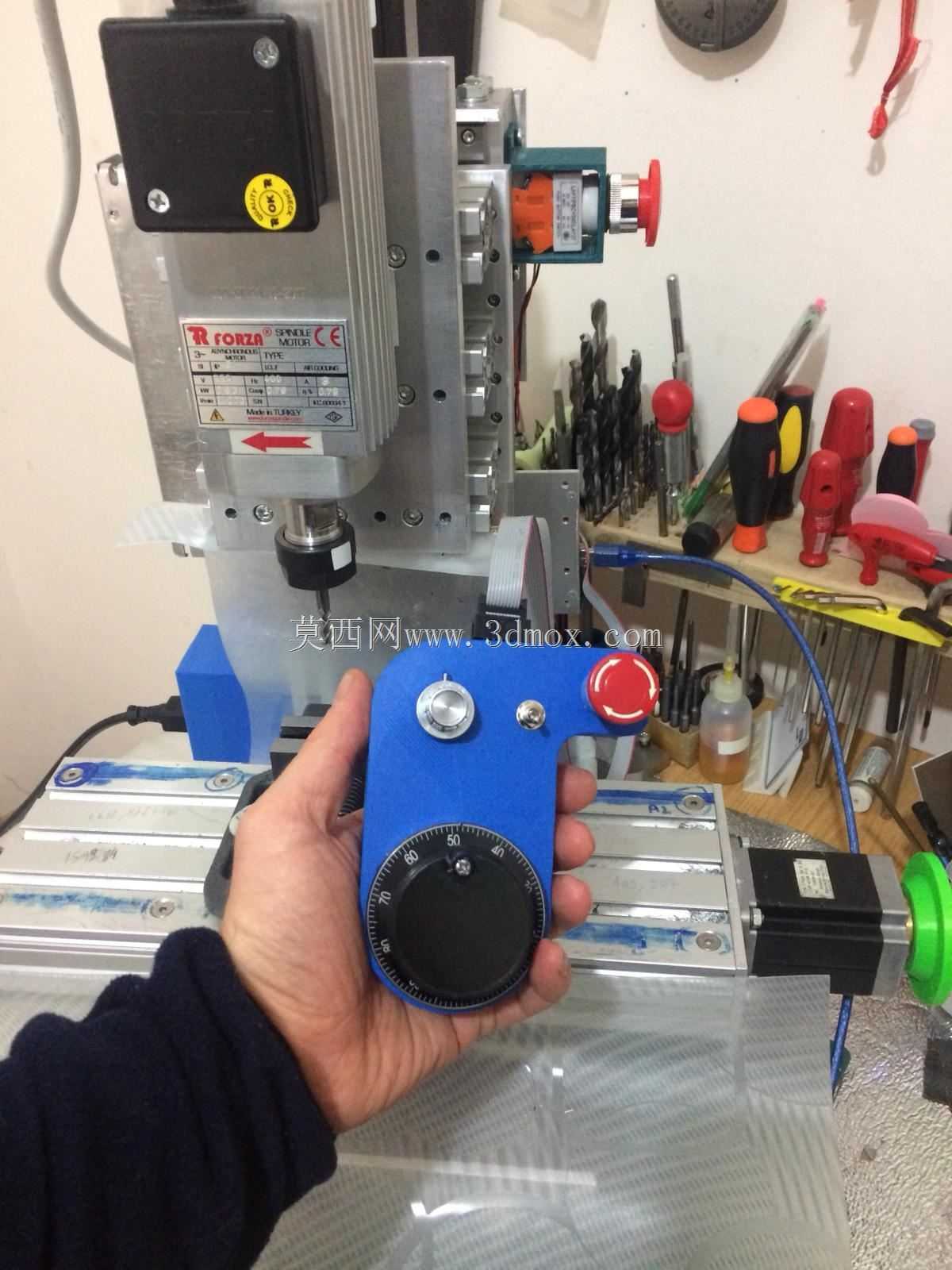

这款异形支撑座是专为旋转编码器配套设计的安装承载构件，主要应用在数控进给轴、自动化输送线辊筒、伺服传动机构等需要实时采集转速、转角位置信号的工业场景中，作为编码器与设备主体机架之间的连接载体，解决编码器安装定位精度不足、运行过程中受振动偏移导致信号丢脉冲的常见工程问题。从结构设计逻辑来看，整体采用一体化铣削成型的异形轮廓，没有多余的拼接结构，大端的大直径镂空区域是为编码器主体预留的容纳空间，侧壁预留的小凸台结构刚好对应编码器的定位卡槽，安装时可以直接卡入限制编码器周向转动，避免编码器轴与设备输出轴不同心带来的轴系磨损。座体上分布的多个不同直径的沉孔与通孔，分别对应不同的安装需求：靠近大圆弧端的两个小沉孔用于安装紧定螺钉，可在编码器装入后从侧面顶紧编码器外壳，进一步强化固定效果；座体另一端的两个贯穿光孔是与设备机架连接的安装孔，孔位间距经过公差匹配，可直接适配市面上多数主流规格的增量式编码器安装尺寸，不需要额外做转接板。设计时特意将安装面做了0.02mm的平面度公差要求，保证安装后编码器的轴系与被测轴的同轴度控制在允许范围内，减少轴连器的偏载损耗。座体的轮廓做了多处圆角过渡，避免尖角处的应力集中，同时也减少CNC加工时的刀具磨损，适合采用整块铝合金或45号钢坯料通过三轴铣床一次装夹完成加工，不需要复杂的多面转序，加工工艺性较好。在安装边界上，座体整体厚度控制在常规编码器安装的预留空间范围内，不会与周边的传动轮、走线槽产生干涉，侧面预留的小缺口可以方便编码器的信号线缆穿出，避免线缆弯折半径过小导致的线芯断裂。实际使用中，这类支撑座不需要额外做表面处理，钢制件做发黑防锈即可，铝制件做阳极氧化提升耐磨度，能够长期在车间多尘、有轻微振动的工况下稳定工作，保证编码器的位置信号采集精度，不会因为固定结构的松动导致设备位置反馈出错，进而引发加工尺寸超差、输送定位不准等设备故障。
