五针SMH250-SMW250连接器组件结构

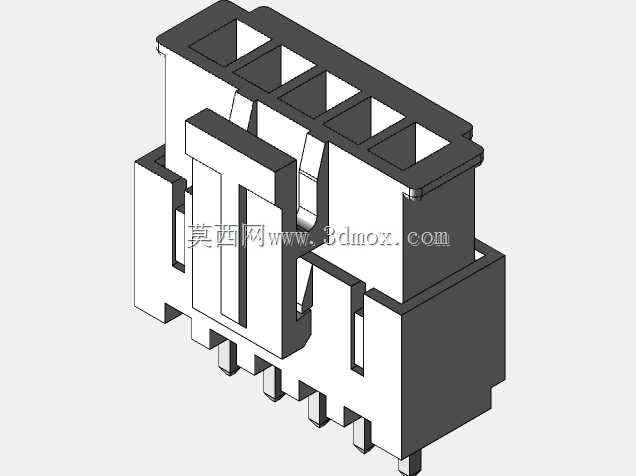

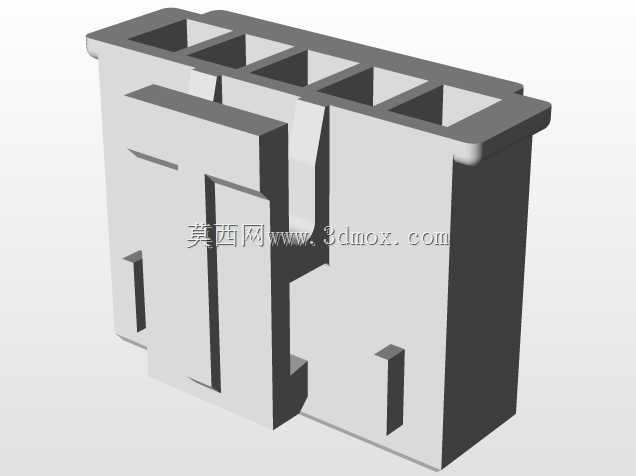

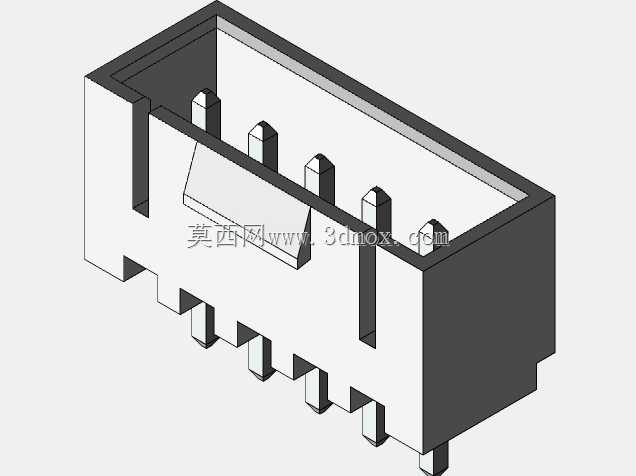

这类五针连接器组件常应用在工业控制板卡、小型家电内部接线、低压电气信号传输场景中，作为板端与线端的信号中转连接件，承担五路低压电信号或小电流供电的导通对接作用，在工控传感模块接线、消费电子内部线束对接场景中十分常见，能够在有限的安装空间内实现多线路的快速插拔对接，减少接线工序的人工耗时，同时避免单根导线错接的问题。从结构设计来看，该组件采用上下扣合的塑壳主体结构，上部为带五个方形插孔的对接端，每个插孔对应独立的导电端子腔，腔体内设置有防退卡扣结构，端子插入后可被卡扣卡紧，避免插拔过程中端子退针导致的接触不良；下部为五个伸出的焊针，焊针采用等间距排布，间距匹配常规2.5mm间距的PCB板焊盘孔位，可直接过波峰焊焊接在电路板上，无需额外的接线固定结构。塑壳侧面设置有对称的导向滑槽，对接时可与线端塑壳的凸筋配合，实现盲插导向，避免插反导致的端子弯折或接触错位，同时塑壳外壁设置有弹性锁扣，对接到位后锁扣会卡入线端塑壳的卡槽内，防止设备运行过程中受振动影响出现松脱。设计过程中首先确定了五路信号传输的载流需求，对应选用合适厚度的铜质端子，再根据端子的外形尺寸反推塑壳的腔体壁厚，每个腔体之间设置隔离筋，避免相邻端子之间出现电弧串扰，同时兼顾塑壳注塑成型的工艺要求，所有转角处均设置了工艺圆角，避免注塑时出现应力集中导致的开裂问题。安装边界方面，该组件焊接在PCB板上后，整体突出板面的高度控制在常规板对板间距允许范围内，塑壳两侧预留的手指操作空间满足插拔时的施力需求，焊针的伸出长度匹配常规PCB板厚与焊锡浸润要求，焊接后焊针不会突出板底过多影响板卡安装。对接端的插孔深度经过匹配验证，保证公端端子插入后接触面积满足载流要求，同时不会因为插入过深顶坏塑壳底部结构，塑壳选用的绝缘材料具备常规的耐温性能，可满足波峰焊时的短时高温环境，以及设备长期运行的温升要求，在常规工业环境下可保持绝缘性能稳定，不会出现老化开裂导致的绝缘失效问题。
