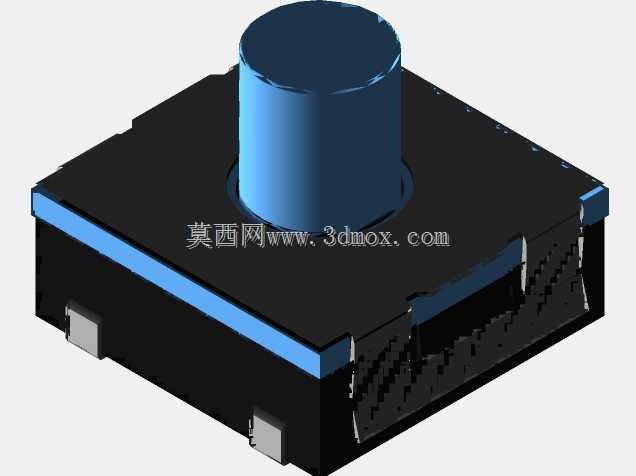

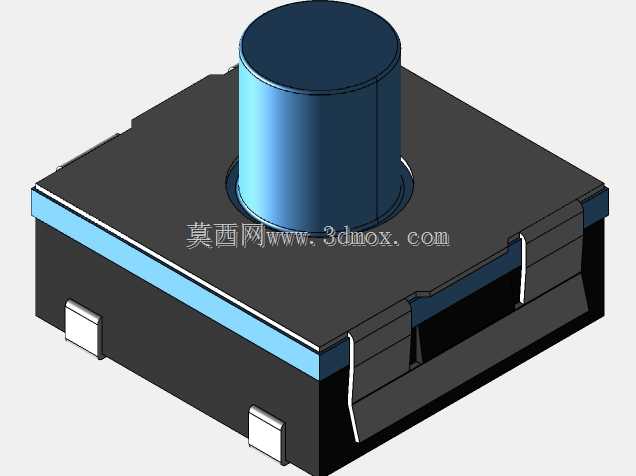

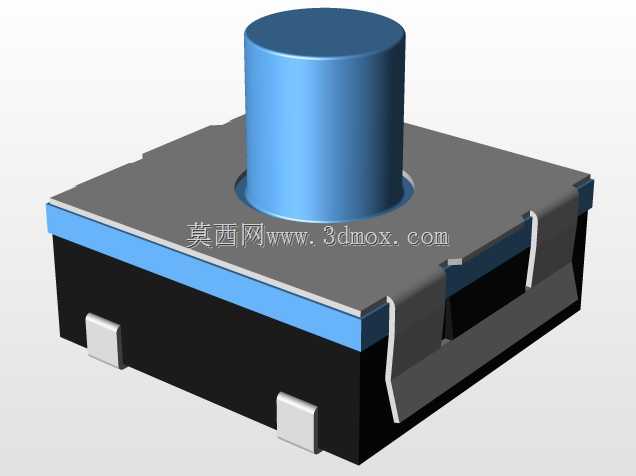

6.2mm宽5.1mm高贴片式轻触按钮结构

这款贴片式按钮是消费电子、工控板卡领域应用极广的人机交互输入元件，日常接触的智能穿戴设备、便携检测仪器、车载控制模组、小型智能家居控制板上，都能见到同规格元件的身影，主要承担瞬时信号触发、功能切换、复位确认这类基础交互功能，用户按压时输出通断信号，松开后自动回弹复位，不需要额外的锁止结构，适配短行程高频次的操作场景。从结构设计逻辑来看，这款元件采用方形基座加圆柱形按压柱的经典布局，基座为标准SMD贴装形态，底部引出的金属焊端完全适配常规SMT回流焊工艺，不需要额外开异形焊盘，生产端可直接纳入标准贴片产线完成焊接，能大幅降低小批量板卡的加工适配成本。基座侧面设计的定位卡扣结构，在贴装前的料带转运、吸嘴取件过程中可以避免元件姿态偏移，同时焊接后能和PCB板形成辅助限位，抵消部分按压时的侧向受力，减少焊盘长期受力脱焊的风险。尺寸边界上，元件整体宽度为6.2mm，按压柱顶端到基座底部的总高度为5.1mm，属于超薄型贴片按键范畴，安装时仅需要在PCB上预留对应方形焊盘位置，按压方向的净空高度满足总高加0.3mm安全余量即可，不会占用过多板上堆叠空间，对内部空间紧张的便携类设备十分友好。按压柱采用圆柱形态，相比方形按键柱，按压时的受力均匀性更好，用户从不同角度按动时都能顺利触发内部弹片导通，不会出现边角按压卡滞、触发失效的问题，柱体和基座之间的配合间隙经过优化，既可以保证按压行程顺畅无阻滞，又能阻挡日常使用中的细微灰尘进入基座内部，延长元件的无故障使用寿命。基座内部集成的弹性接触结构，触发压力处于常规消费电子适配区间，按动手感清晰，触发反馈明确，不会出现软绵无反馈的误触问题，同时弹片的抗疲劳设计可以满足数十万次的按压寿命要求，适配消费电子全生命周期的使用需求。在板卡布局阶段，这类按键通常会布置在板边或者用户手指容易触及的区域，周边不需要预留过多避让空间，其方形基座的外形在PCB丝印层也容易做对位标记，产线焊接时的AOI检测也能快速识别元件贴装偏移、立碑这类不良问题，降低生产端的检测成本。
