集装箱式光伏电站逆变变压集成设备

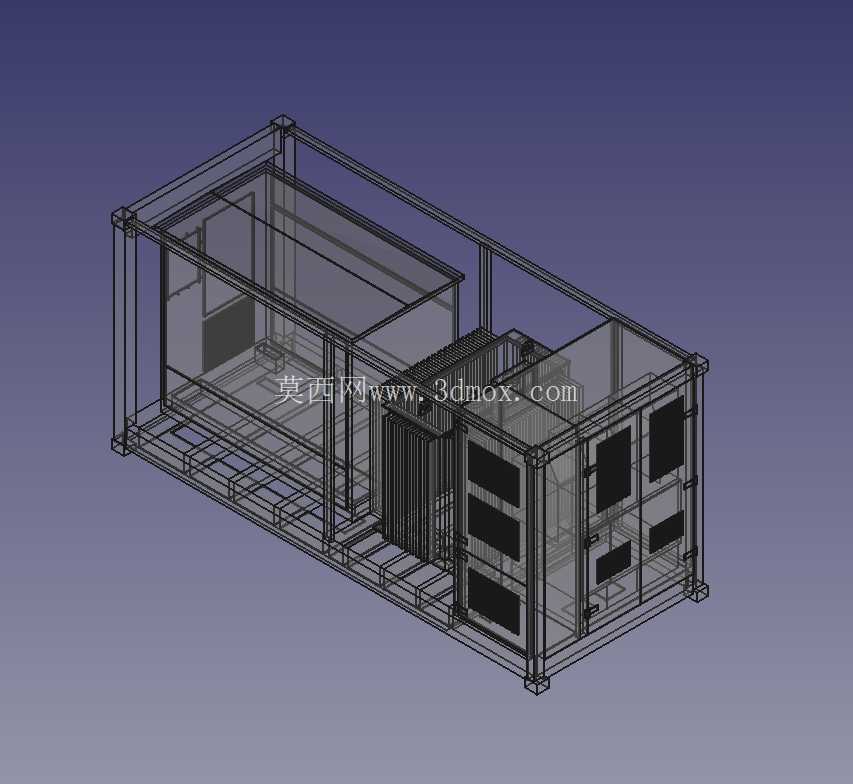

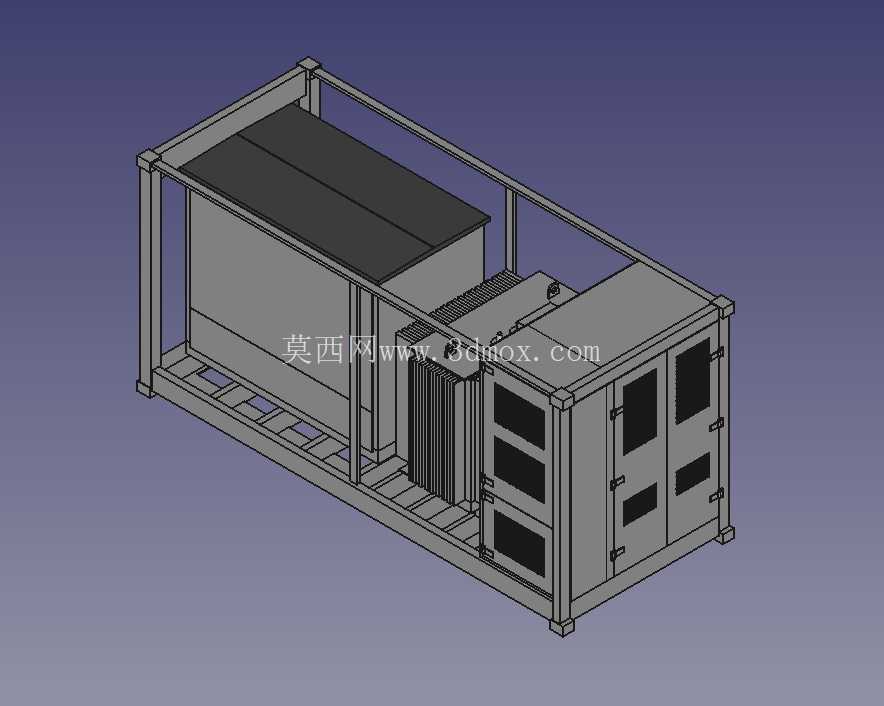

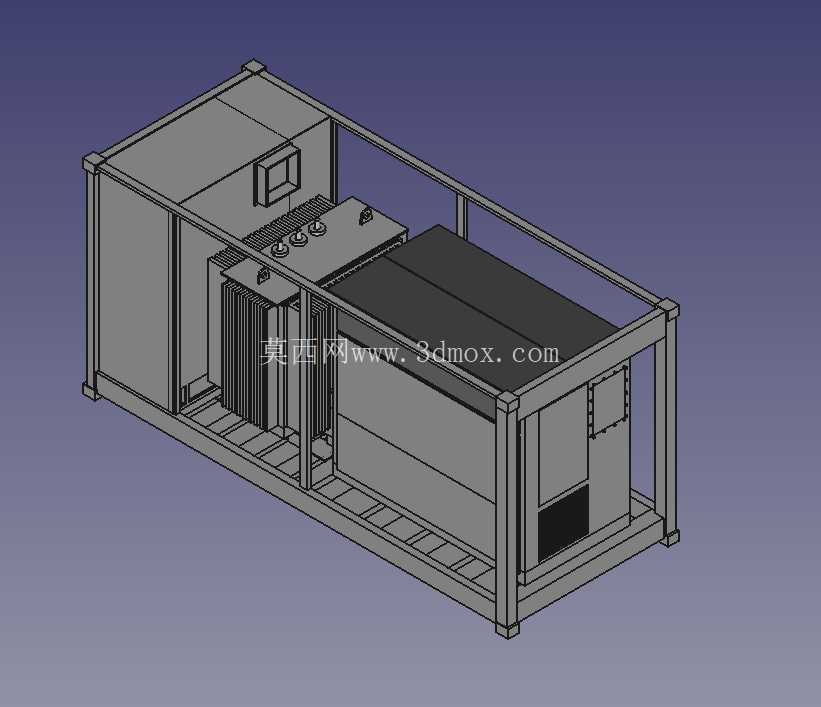

　　这款集成式设备主要面向大型地面光伏电站、风光储互补场站的并网侧应用场景，解决传统分散布置的升压、逆变设备占地大、现场布线繁琐、施工周期长的痛点，将光伏逆变单元、升压变压器单元、配套散热与防护结构整合在标准20英尺集装箱框架内，可直接通过平板车运输至项目现场，完成外部线缆接驳后即可投入并网运行，大幅降低现场土建与安装的工作量。从结构设计逻辑来看，整体采用标准海运集装箱的外框架作为承载基体，底部设置标准集装箱角件与叉装孔位，既满足远洋、陆运的通用吊装运输要求，也适配场站现有集装箱式设备的排布规划，无需额外定制安装基础，仅需平整硬化场地即可放置。

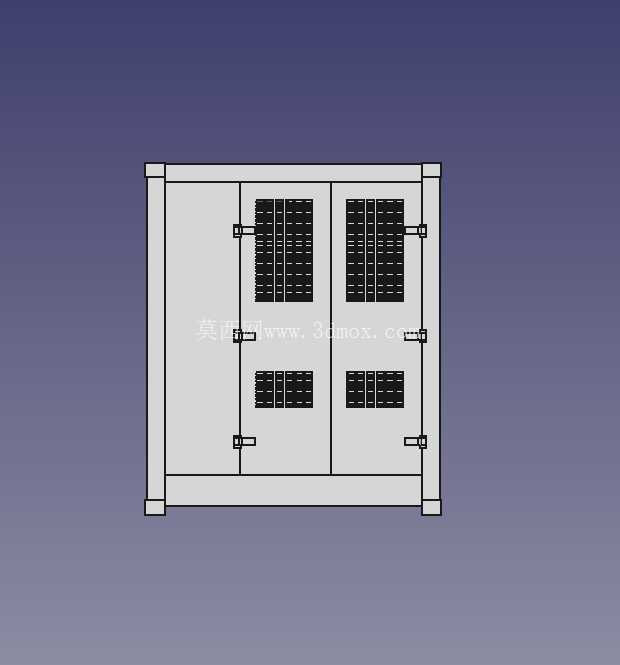

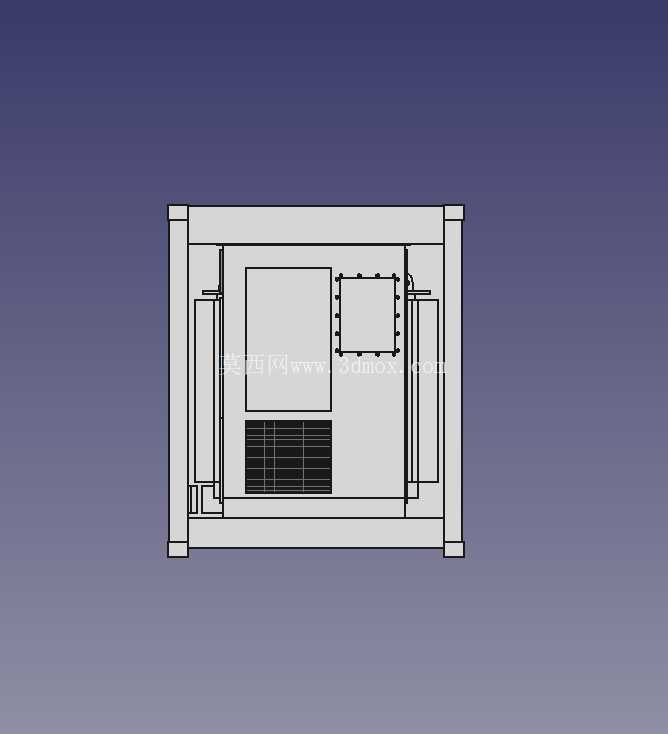

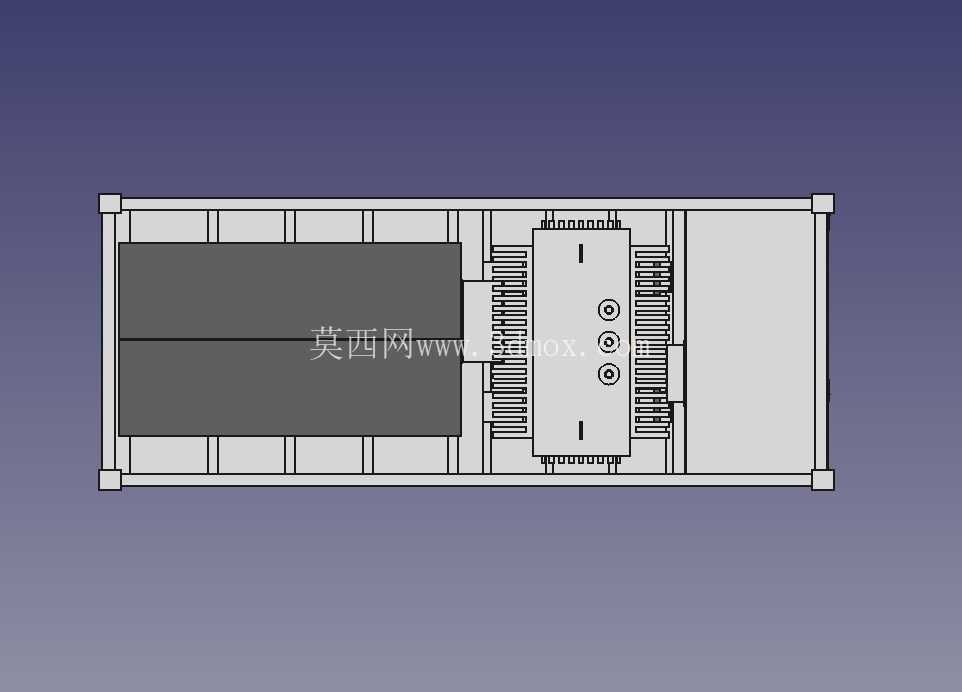

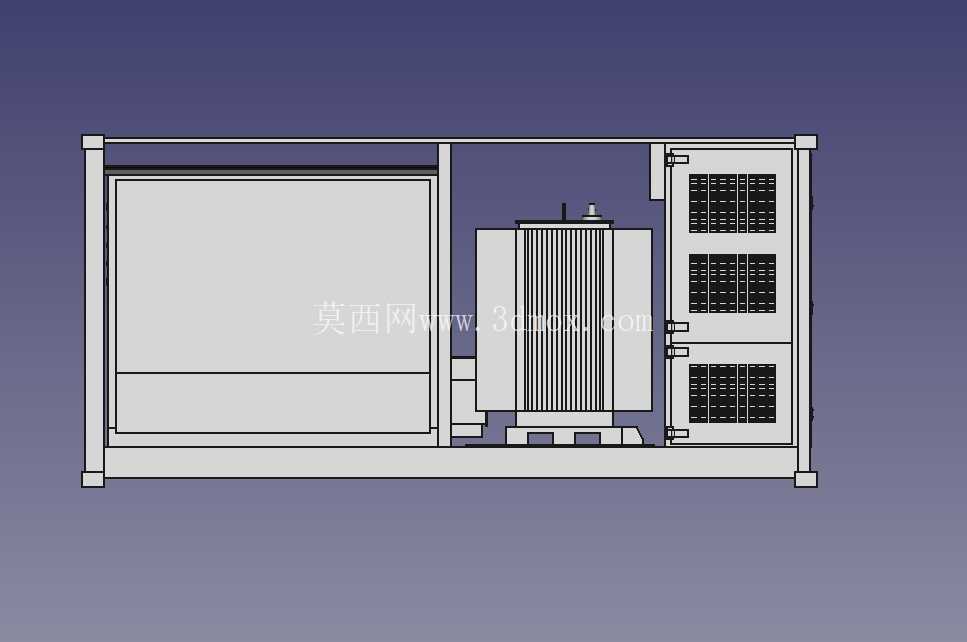

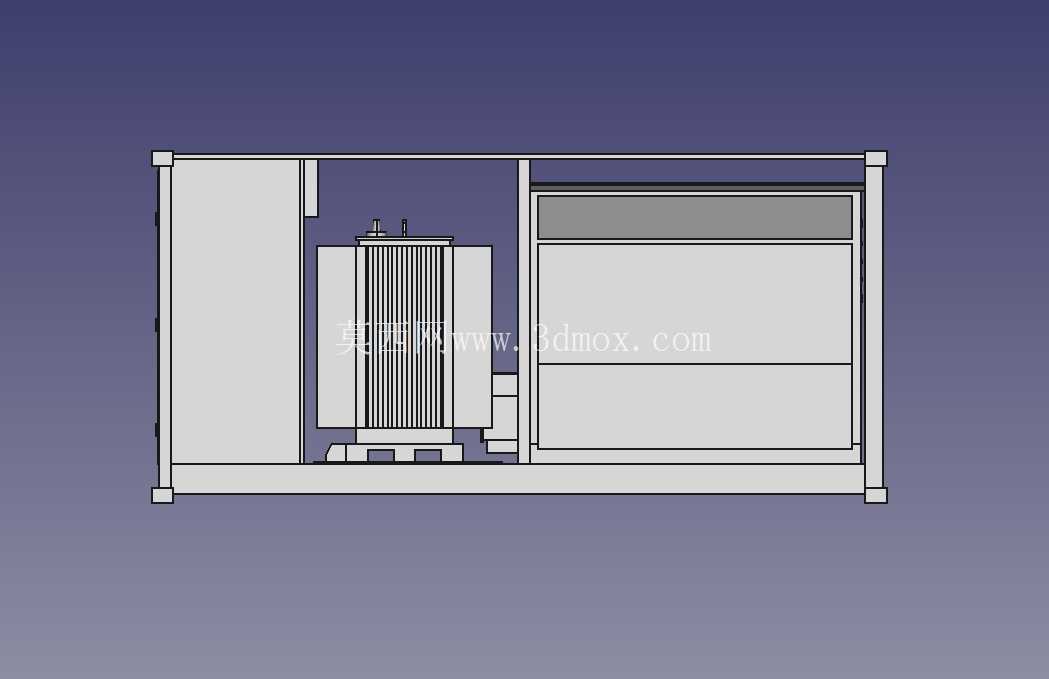

　　框架内部做了明确的功能分区：靠近舱门一侧为低压逆变与控制舱，设置多层电气安装板与检修通道，舱门开设观察窗与通风百叶，既方便日常运维时查看设备运行状态，也能满足舱内通风散热的需求；另一侧为变压器舱，变压器本体通过减震垫固定在底部承重梁上，周边预留足够的安全绝缘距离，顶部设置强制排风通道，将变压器运行产生的热量直接排出舱外，避免热量串流至逆变舱影响电子元器件寿命。设备的高压输出侧、直流输入侧的接口均统一布置在集装箱端部的接线舱内，接线舱做独立防水密封设计，现场施工时无需进入设备主舱即可完成所有线缆的接驳与相序校验，降低现场施工的安全风险。

　　从安装边界来看，设备整体外轮廓完全符合标准20英尺集装箱的尺寸限值，长度方向控制在6058mm以内，宽度2438mm，高度2896mm，吊装时可直接适配标准集装箱吊具，场站排布时设备之间预留1.2米以上的检修通道即可满足运维与消防要求，无需额外扩大场站的设备占地指标。在细节设计上，框架所有钢结构件均做热浸锌防腐处理，适配户外荒漠、滩涂等恶劣场站环境，外壳板材采用压型波纹钢板，在降低整体自重的同时保证结构刚度，避免运输与吊装过程中出现板材变形。舱内各功能单元之间设置防火隔板，满足电力设备的消防分区要求，逆变舱内预留了通讯模块、监控模块的安装位置，可直接接入场站的现有SCADA系统，实现远程运行状态监控与故障告警。

　　不同于传统分立布置的逆变、升压设备，这款集成设备在出厂前即可完成内部所有线缆的连接与耐压测试，现场无需进行内部接线与调试，大幅缩短光伏电站的建设周期，尤其适合工期紧张、现场施工条件有限的大型光伏项目。设备的散热系统采用自然通风与强制排风结合的设计思路，在环境温度低于25摄氏度时仅靠自然通风即可满足设备散热需求，当舱内温度超过设定阈值时自动启动顶部排风机，降低设备自耗电，提升整体运行效率。变压器舱与逆变舱之间设置隔热层，避免变压器运行时的高温传导至逆变舱，保证IGBT等功率器件始终工作在合理的温度区间，延长核心电子器件的使用寿命。底部框架在变压器安装位置做了局部加强，额外增设承重横梁与加强筋，匹配变压器满负荷运行时的承重要求与减震需求，避免长期运行过程中框架出现变形沉降。舱门采用三点式锁止结构，配合防水胶条实现IP54级的防护等级，可应对户外暴雨、扬尘等恶劣天气，设备顶部设置导流坡，避免顶部积水渗漏进入舱内。
