ENEL标准DY3021电气舱配套灯具结构

在低压配电电气舱的配套辅件选型中，舱内照明灯具的结构适配性直接决定了运维阶段的操作便利性与舱内空间利用率，这款适配ENEL DY3021标准的吸顶式灯具，正是针对DG2061型电气舱的安装边界做了定向的结构优化。从实际工程应用场景来看，这类灯具主要服务于预装式电气舱的内部检修照明，电气舱内部排布了变压器、进线柜、馈线柜等核心配电设备，留给照明组件的安装空间十分有限，且舱内运行环境存在一定的温湿度波动，对灯具外壳的防护结构、安装贴合度都有明确要求。

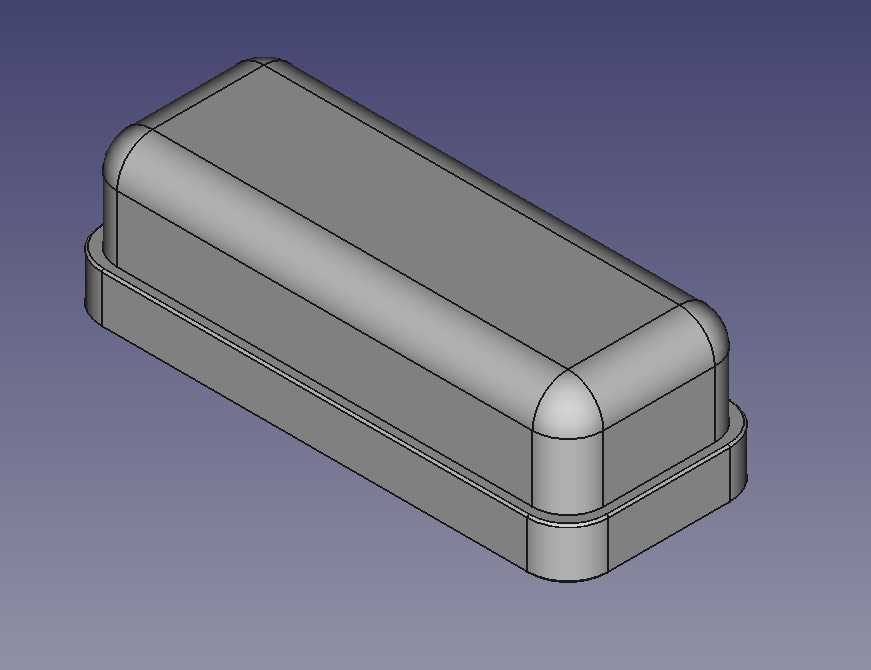

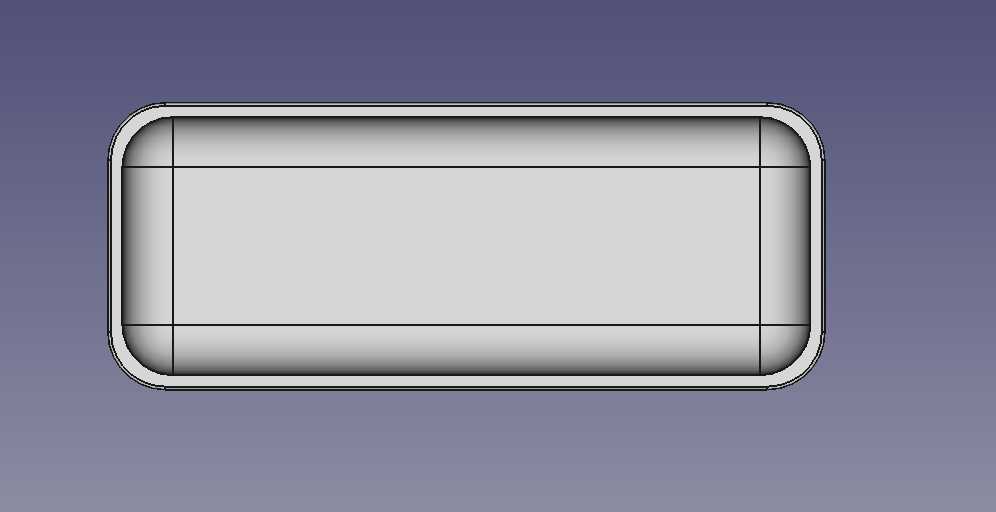

从外形尺寸来看，该灯具的外轮廓最大尺寸严格控制在500mm×200mm×150mm，这个尺寸边界完全匹配DG2061型电气舱顶部预留的照明安装槽位，不会出现突出结构干涉舱内母线排布置、或是遮挡设备运维操作通道的问题。整体采用长条形圆角壳体设计，壳体的四个边角全部做了大圆弧过渡处理，一方面是避免安装过程中尖锐边角划伤施工人员的手部或是剐蹭舱内线缆绝缘层，另一方面圆角结构也能提升壳体的整体抗形变能力，在电气舱运输过程中遇到颠簸振动时，边角位置不会因为应力集中出现开裂问题。

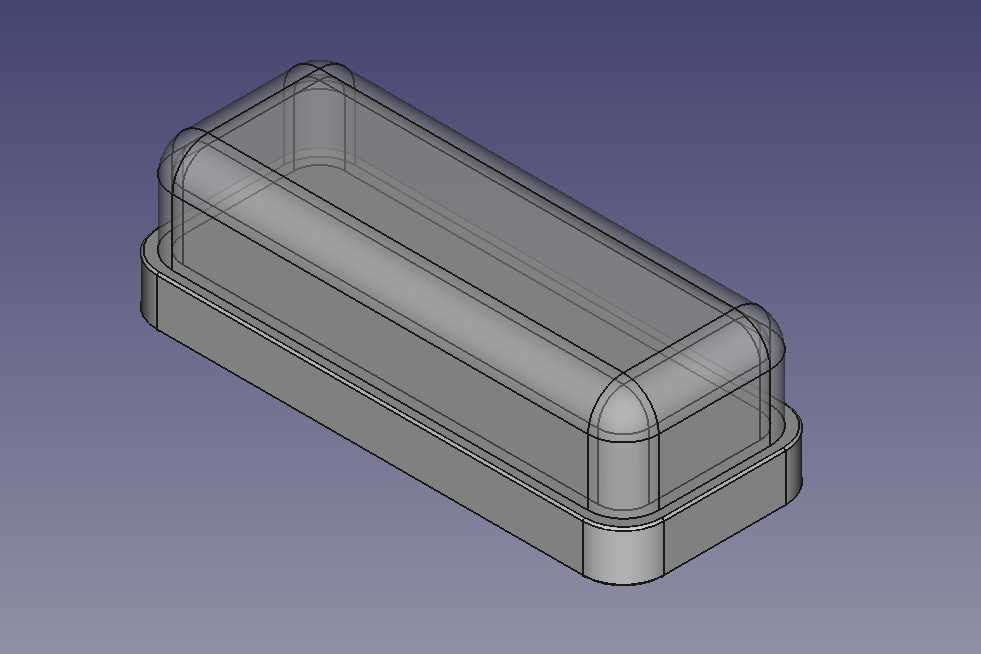

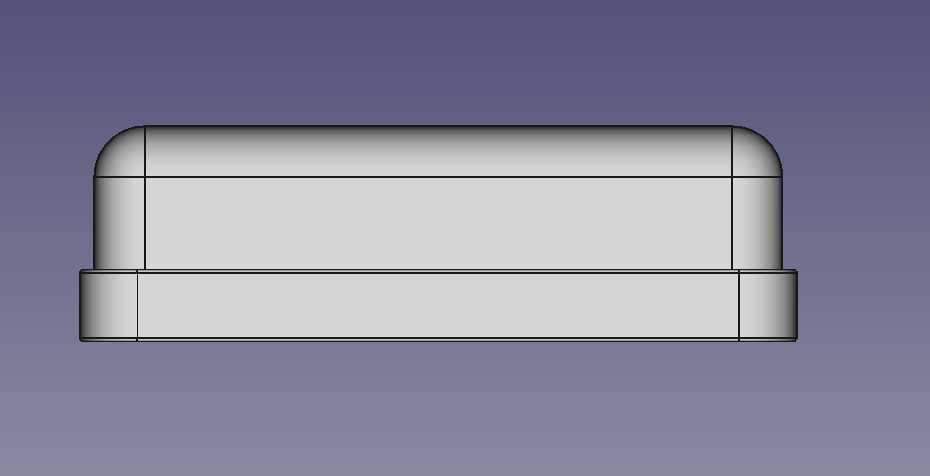

结构设计层面，灯具分为上下两个装配部分，下部为安装底座，上部为透光罩壳体。底座边缘设置了一圈贴合安装面的止口结构，安装时可以直接卡入电气舱顶部预设的安装位，配合紧固件完成固定后，止口结构能够填充底座与安装面之间的间隙，减少灰尘、凝露顺着安装缝隙进入灯具内部的概率，适配电气舱内部非完全密封的运行环境。上部的透光罩采用半透明的薄壁结构，壁厚均匀控制在合理范围，既能够保证内部光源的光线均匀扩散到舱内各个操作区域，避免出现局部照明死角，也能对内部光源、接线端子形成物理防护，防止运维过程中工具误碰造成光源损坏。

从实际功能特性来看，这款灯具的结构完全贴合电气舱的使用需求：长条形的发光面可以沿着电气舱的纵深方向布置，单盏灯具即可覆盖单台配电设备正面的操作区域，无需在舱顶密集布置多盏小功率灯具，减少了舱顶的开孔数量，也降低了后期接线维护的工作量。壳体的整体造型没有多余的凸起结构，安装完成后与舱顶表面基本齐平，不会在舱内形成积灰的死角，日常运维清洁时只需擦拭透光罩表面即可，维护成本极低。

在建模逻辑上，整个壳体的曲面过渡全部采用G1连续的圆角处理，没有突兀的折线结构，既符合注塑成型的工艺要求，避免生产过程中出现壁厚不均、缩水翘曲的问题，也能让光线透过透光罩时的折射更加均匀，不会出现局部亮斑影响运维人员的视线。底座与透光罩的配合面设置了定位卡扣结构，装配时可以先通过卡扣完成预固定，再打螺丝锁紧，降低现场装配的对位难度，提升安装效率。

针对电气舱内的安装场景，这款灯具的安装孔位完全匹配DG2061型电气舱顶部的预留孔距，不需要现场重新打孔调整，直接对位安装即可，能够大幅缩短电气舱的整体装配周期。同时150mm的高度尺寸也充分考虑了舱顶内部的布线空间，灯具接线端子可以完全容纳在壳体内部，不会出现线缆外露挤压的问题，接线完成后盖上透光罩即可完成全部安装，整体结构紧凑，没有冗余的设计部分，完全服务于电气舱内部照明的核心功能需求。
