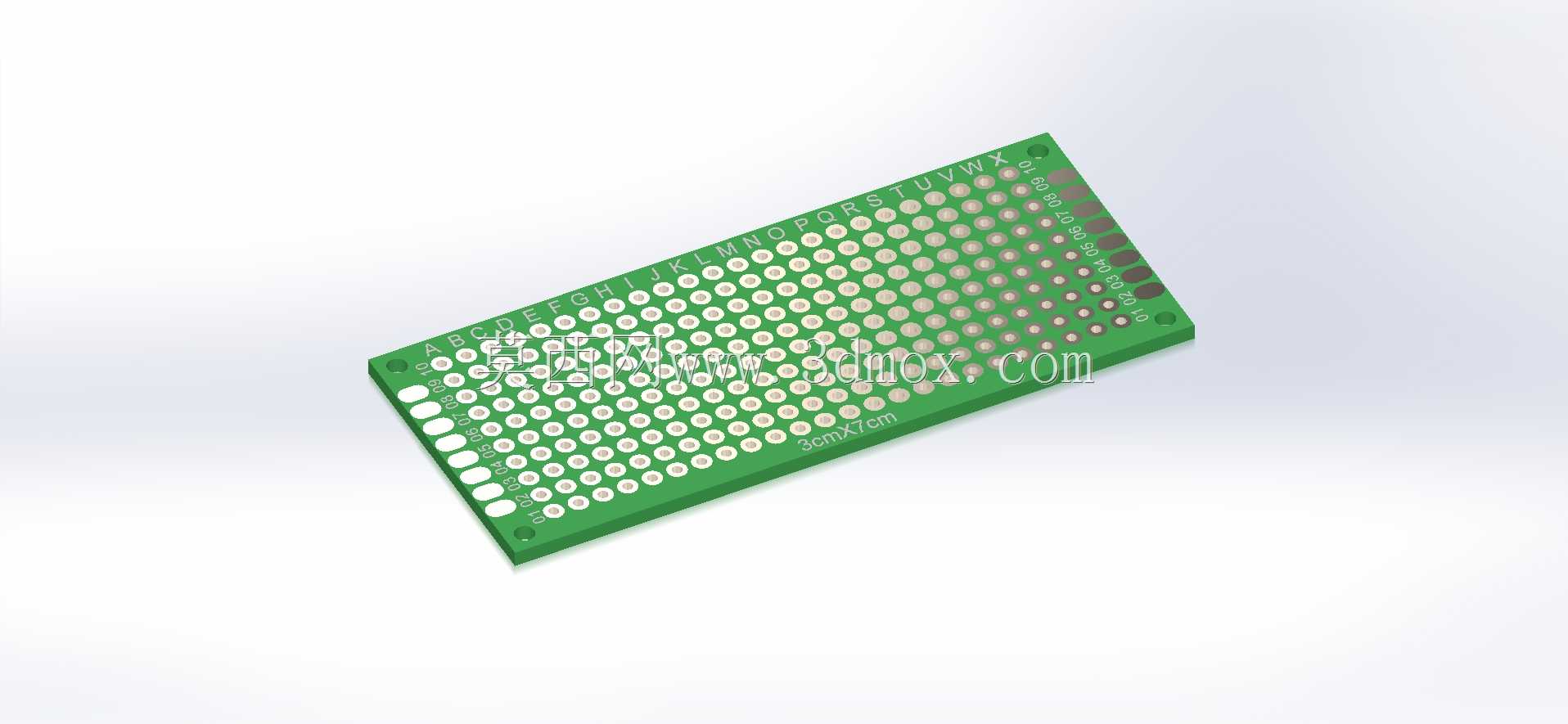

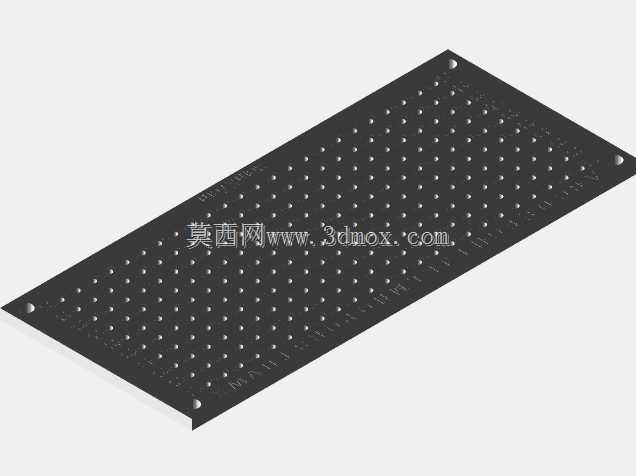

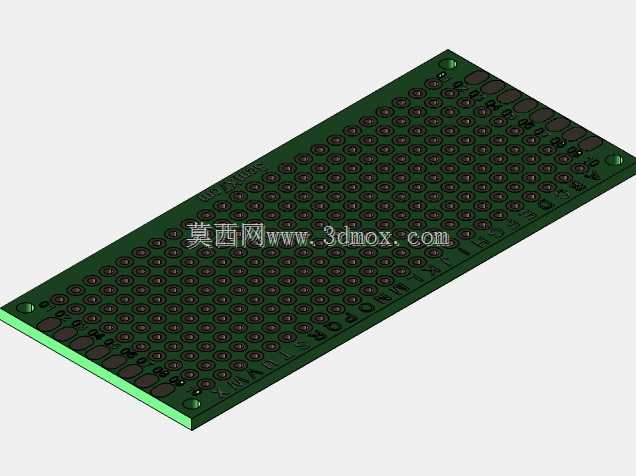

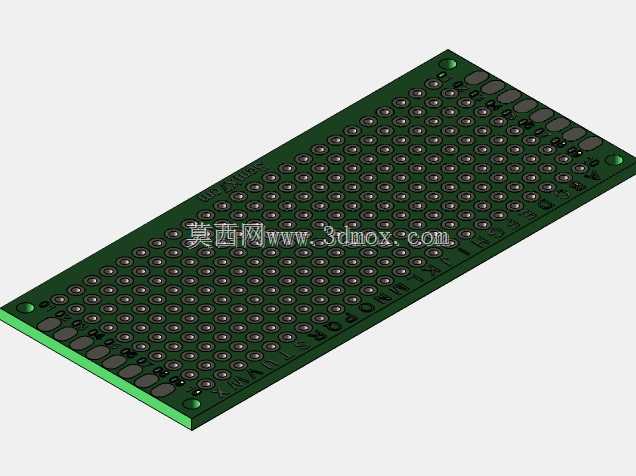

30×70毫米带孔阵列电子试验板结构

项目分类:3D模型 发布时间:2021-08-28 ID:251960
  • 30×70毫米带孔阵列电子试验板结构
  • 30×70毫米带孔阵列电子试验板结构
  • 30×70毫米带孔阵列电子试验板结构
  • 30×70毫米带孔阵列电子试验板结构

日常做电子控制类项目的原型验证阶段,这类小型试验板是桌面调试最常用的载体,不管是学生阶段做课程设计的电路搭试,还是企业研发部门做前期控制回路的功能验证,都能靠这类板件快速完成元器件的临时插接与线路连通,不用提前制作定制化PCB,大幅缩短前期方案验证的周期。这块板件的外形尺寸严格控制在30×70毫米,属于窄长型的小规格试验板,刚好适配小型桌面调试台的安装空间,边缘预留的安装位可以直接通过M2螺丝固定在亚克力或铝型材搭建的小型测试架上,不会占用过多的设备排布空间,对于空间受限的嵌入式小型控制模块调试场景适配性很强。板身采用10×24的标准孔阵列排布,孔间距遵循通用面包板的2.54mm标准间距,能够兼容直插式电阻、电容、二极管以及常见的DIP封装芯片,每一列孔位内部做了连通处理,不用额外焊接就能实现同列引脚的电气连接,板边预留的电源总线孔位可以统一接入正负极供电,减少调试过程中飞线杂乱导致的接触不良问题。从设计思路上看,这块板件没有做多余的异形结构,整体为规整矩形,边缘做了轻微的倒角处理,避免拿取过程中剐蹭导线绝缘层,板面的丝印标注了行列编号,调试过程中可以快速定位对应的孔位,排查接线故障时不用逐个数孔,能提升调试效率。板体基材选用常规的FR-4玻纤板材质,厚度控制在1.6mm,既有足够的结构强度,不会因为频繁插拔元器件出现板身弯折,也不会因为过厚导致直插元件引脚无法穿透固定。实际使用场景中,这类试验板除了常规的电子原型搭建,还能作为小型传感器模块的临时载板,在做工业设备的小型控制单元改装时,可以先在这块板上完成传感器信号采集回路的搭试,确认信号传输稳定、逻辑功能正常后,再绘制正式PCB做量产化设计,能有效避免直接开板带来的方案修改成本。板身的孔位精度控制在±0.1mm以内,元器件插接时不会出现孔位偏位导致的引脚弯折,长期反复插拔也不会出现孔位松动接触不良的问题,侧边预留的固定孔位置避开了内部的连通铜箔,安装螺丝时不会造成电源短路,这些细节设计都是从实际调试的常见痛点出发,没有冗余的功能设计,完全围绕桌面电路调试的实际需求做结构优化,不管是个人DIY爱好者还是企业的硬件研发人员,都能借助这类小尺寸试验板快速完成前期的功能验证工作。
