PCIe4.016x板卡插槽连接器结构设计

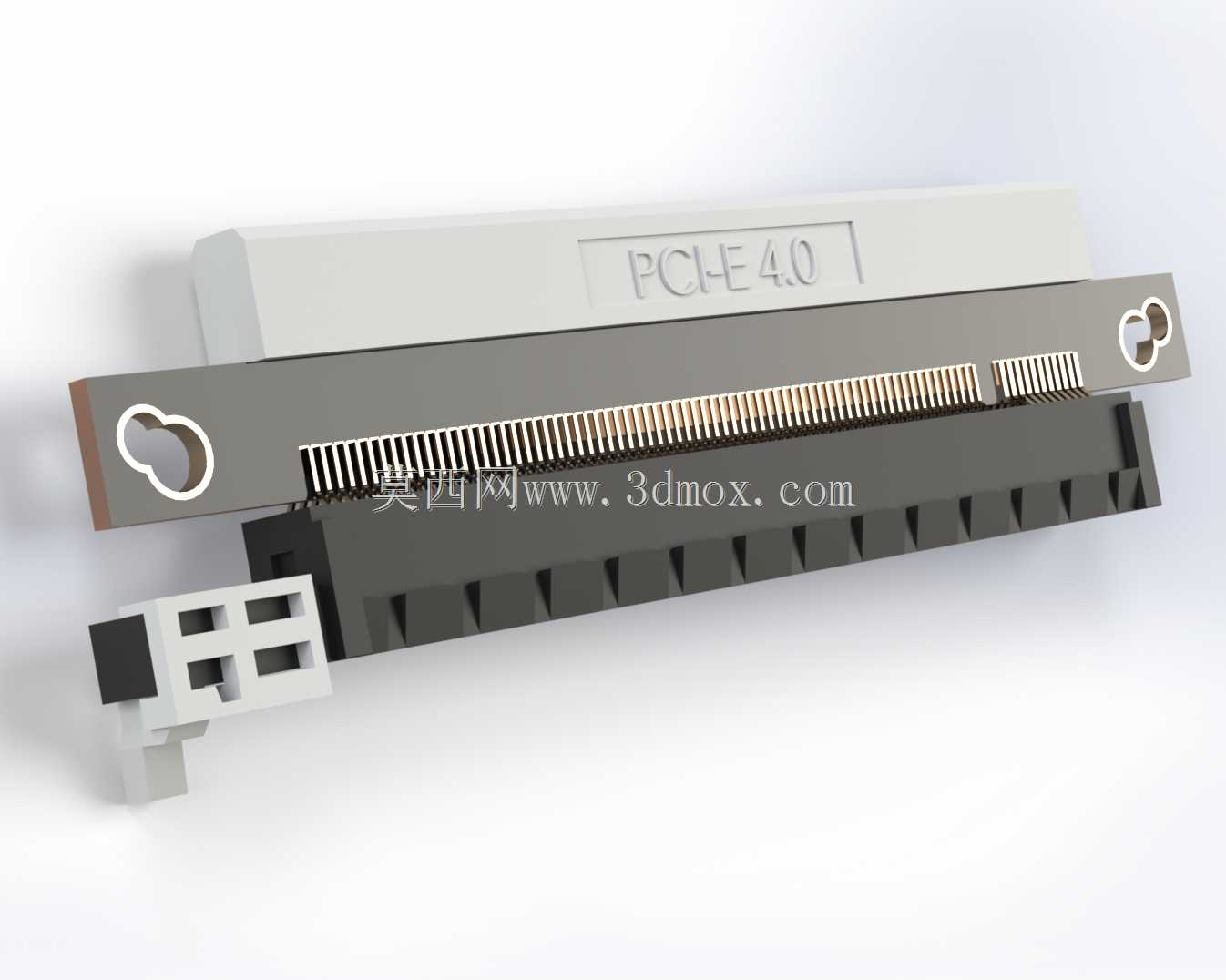

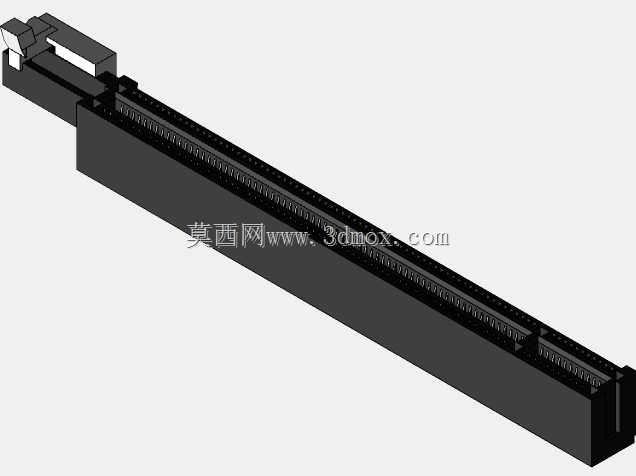

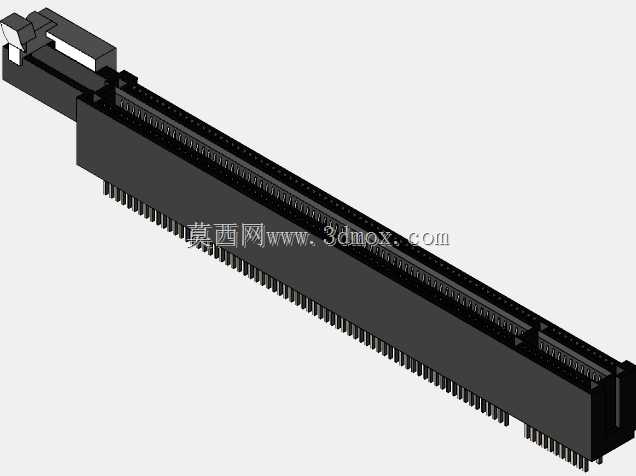

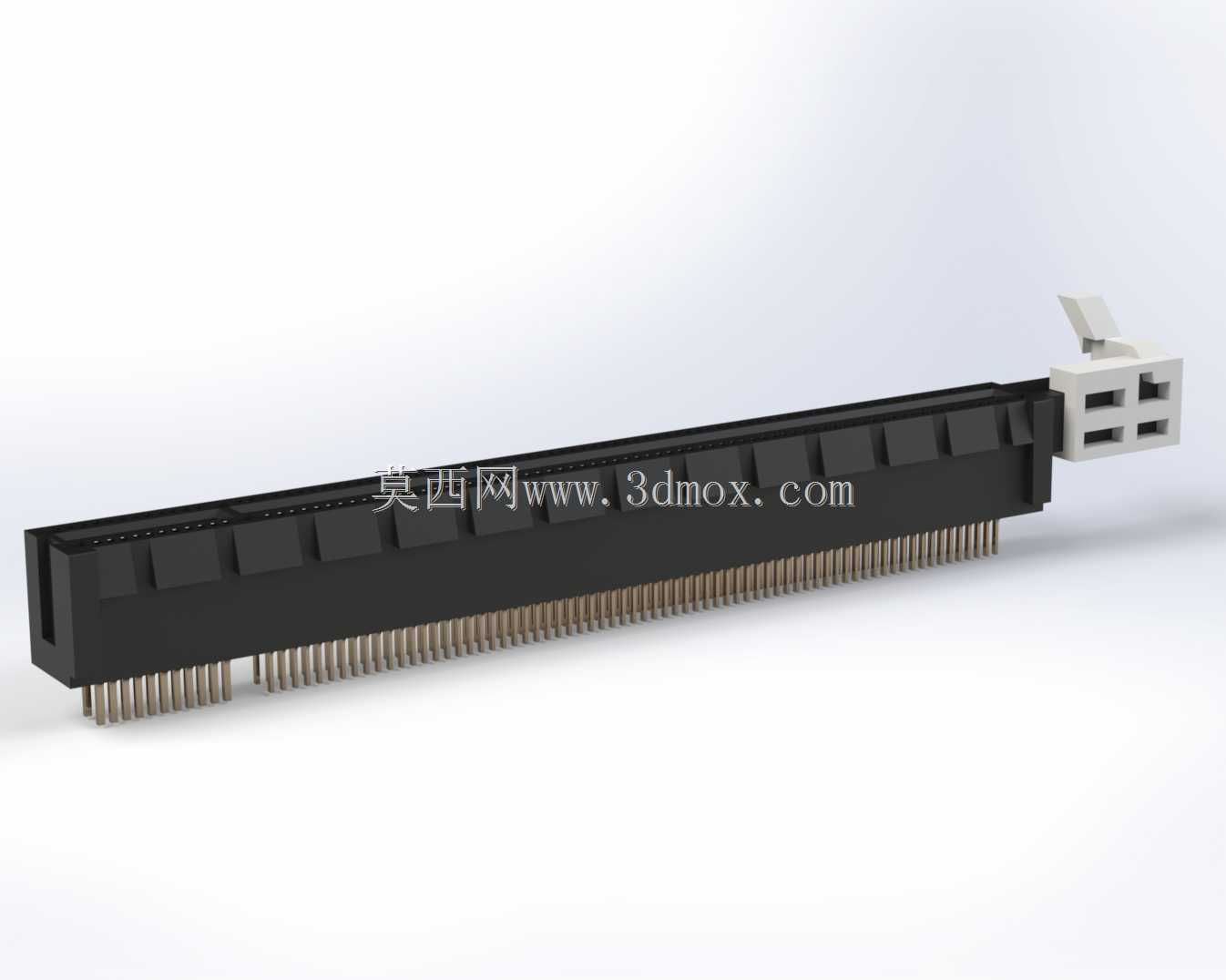

在计算机主板、工业控制板卡、高速数据采集设备的硬件设计场景中，PCIe插槽连接器是实现板卡与主板间高速信号传输的核心互联部件，本次呈现的16x规格PCIe4.0连接器，可满足当前主流高速扩展设备的带宽传输需求，覆盖显卡、高速采集卡、NVMe扩展阵列、工业计算加速卡等多种外设的板端连接场景。从实际装机与结构适配角度出发，该连接器采用长条形卧式贴装结构，主体绝缘基座采用耐高温工程塑料注塑成型，沿长度方向等距排布多组信号接触端子，端子接触端采用弹性悬臂结构，可在板卡插入时提供稳定的接触正压力，保证高速差分信号传输过程中的阻抗连续性，减少信号回波损耗与串扰干扰。连接器尾部焊脚采用标准SMT贴装引脚设计，引脚排布严格遵循PCIe4.0协议规定的间距定义，可适配常规1.6mm厚度PCB板的回流焊工艺要求，安装时需注意基座两端的定位柱与主板定位孔的配合公差，避免贴装偏移导致的引脚虚焊问题。连接器一端设置有塑料卡扣结构，在扩展板卡完全插入后可自动卡紧板卡端部的固定缺口，防止设备运输或运行振动过程中板卡松脱导致的接触不良，卡扣的解锁行程经过适配优化，拆卸板卡时只需轻拨卡扣即可完成解锁，不会对板卡元器件造成磕碰损伤。建模过程中针对连接器背面非对称排布的固定引脚做了完整还原，区分了带定位针与无定位针的两种安装状态结构，可满足不同主板布局的安装选型参考需求，所有接触端子的伸出长度、基座的安装高度、卡扣的活动行程均按照实物测量尺寸还原，可直接用于主板结构设计阶段的干涉检查、板卡插拔行程模拟、整机装配的空间预留校核工作，帮助结构设计人员在产品开发前期完成连接器周边元器件的布局避让，减少后期打样阶段的结构修改成本。
