SATA公母L型转接适配器结构设计

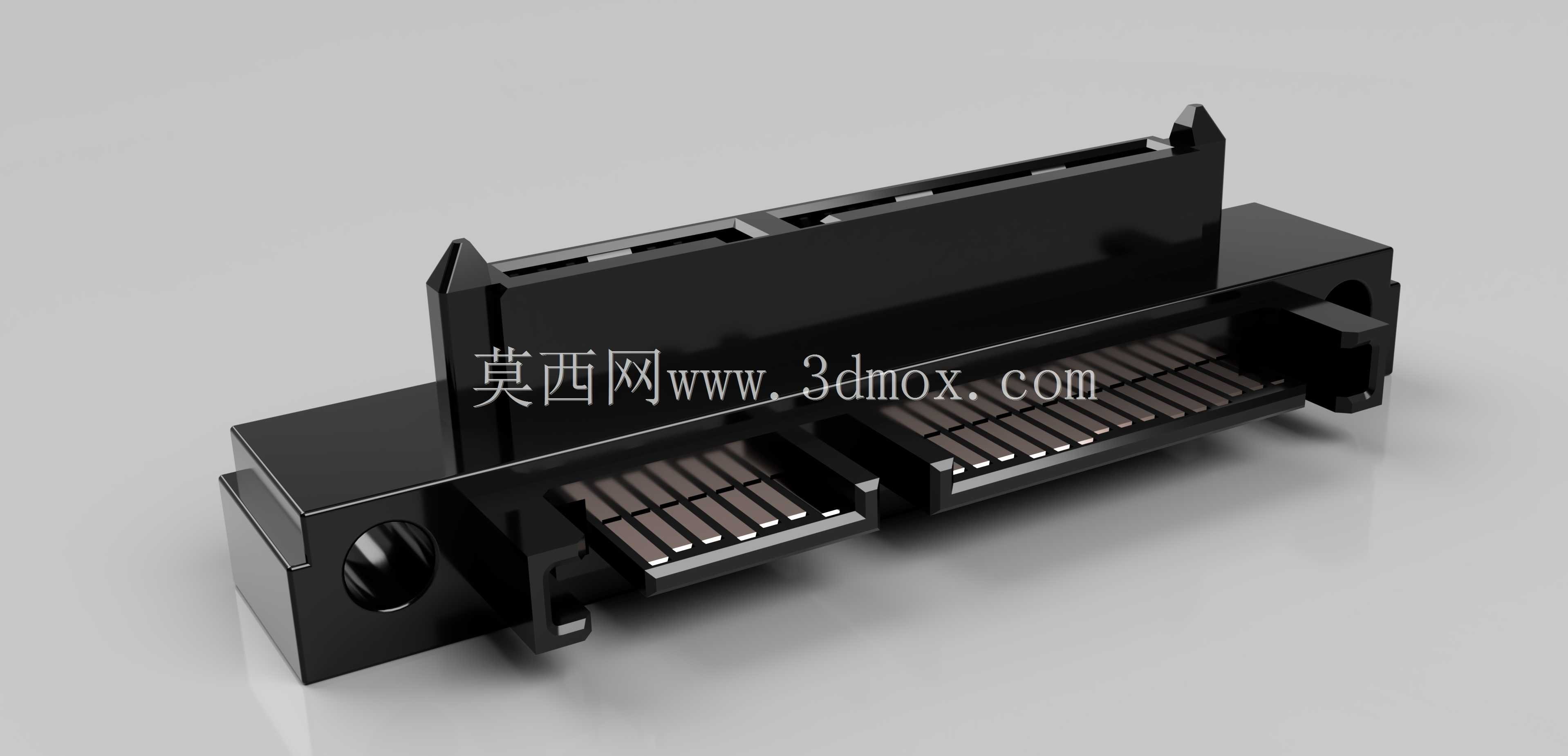

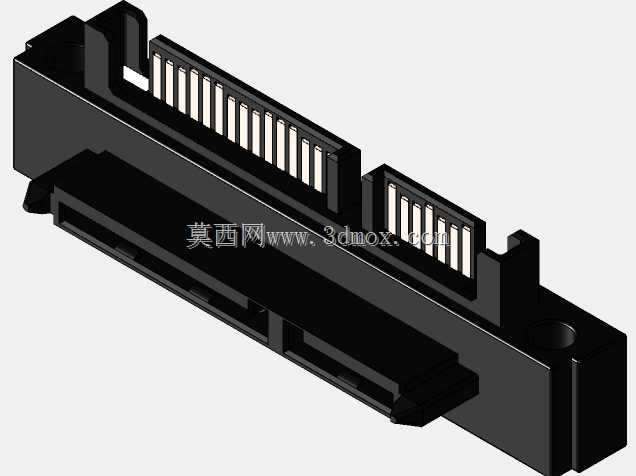

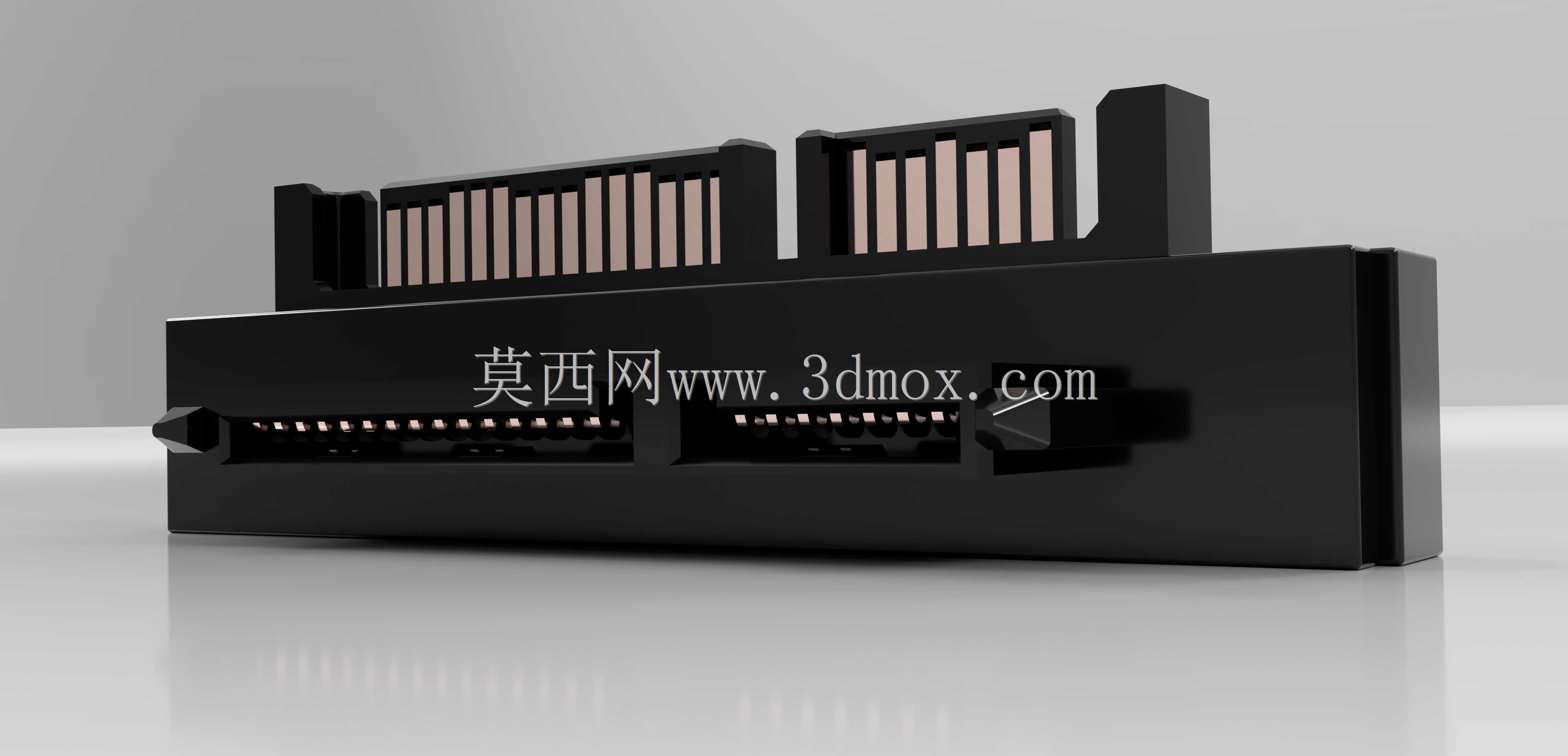

在DIY存储设备、小型NAS机箱改装、工控机内部存储扩展这类场景里，经常会遇到主板SATA接口朝向与硬盘安装位走线冲突的问题，直插式SATA线要么弯折半径过大挤压线材，要么占用过多纵向空间导致硬盘架无法正常归位，这款L型SATA公母转接结构就是为解决这类空间干涉问题设计的。从结构上看，它采用公头母座90度垂直排布的L型构型，公端直接插接主板侧SATA接口，母端用于连接硬盘端SATA数据线，转接后接口朝向偏转90度，能让线材顺着机箱内壁平行排布，大幅降低接口区域的纵向空间占用，尤其适合1U/2U薄型工控机箱、紧凑型ITX装机这类内部空间局促的应用场景。设计上完全遵循SATA3.0规范的接口定义，公头的接触弹片排布、防呆凸台位置、母座的卡扣卡槽尺寸都严格匹配标准接口尺寸，插合后接触电阻满足高速信号传输要求，不会因为转接导致SATA3.0的6Gbps传输速率出现衰减。外壳采用硬质绝缘工程塑料一体注塑成型，公头两侧的导向凸棱能保证插接时对位准确，避免插歪损坏接口针脚，母座边缘的卡扣位可以和标准SATA线的金属卡扣卡合，防止设备搬运、震动过程中出现接口松脱的情况。从安装边界来看，转接器整体厚度控制在标准SATA接口的允许公差范围内，公头插入主板接口后，L型弯折处的外轮廓不会和主板上相邻的接口、电容元件产生干涉，母座端面到公头插接基准面的距离经过反复校核，既保证转接后走线的弯折空间足够，又不会因为转接段过长额外占用硬盘仓的安装空间。接触端子采用镀金处理，多次插拔后仍能保持稳定的接触性能，外壳的加强筋结构布置在公头根部和L型弯折处，能承受常规插拔的外力不会出现壳体开裂的问题。在实际装机测试中，这款转接结构能完美适配不同品牌的主板SATA接口和2.5寸/3.5寸SATA硬盘、SATA固态，转接后硬盘的连续读写速度和直插状态无明显差异，同时能解决小机箱内SATA线弯折过度导致的线材老化加速、接口受力松脱等常见问题，对于紧凑型存储设备的结构布局优化有很高的实用价值。
