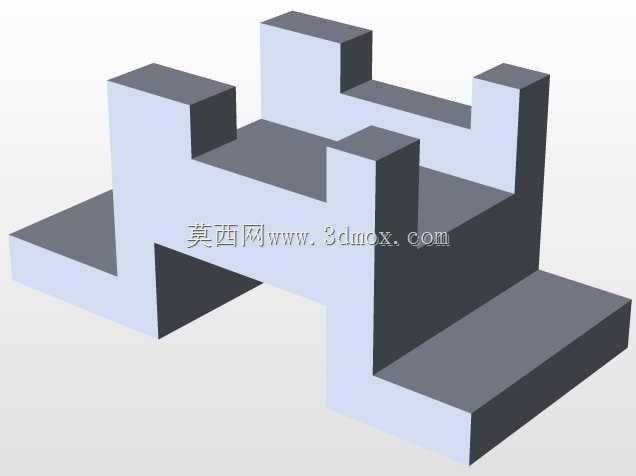

CSWA认证练习用阶梯凸块结构件

这类阶梯式凸块结构件，是机械设计入门阶段构型练习的典型载体，常出现在三维建模能力考核的实操环节中，用来验证建模者对基础拉伸、切除、几何约束、尺寸关联逻辑的掌握程度。从实际工程场景来看，这类带错落凸台、阶梯让位的结构，常作为工装夹具的定位基座、小型设备的安装支撑块使用，不同高度的凸台可以对应不同待装零件的定位面，阶梯形成的让位空间能够避开相邻部件的运动干涉，在小型自动化设备的工位旁、工装夹具的定位模组里，这类结构的变体十分常见。设计这类构件时，首先要明确各凸台的高度差与平面位置关系，所有相邻立面都要保证垂直公差，避免后续装配时出现定位面贴合不严的问题；底部的延展平面是主要安装基准面，需要保证平面度要求，安装孔位的布局要避开上方凸台的投影区域，防止紧固件安装时与上方结构发生碰撞。从结构特性来看，该构件采用等壁厚的实体构型，所有棱边均做直角处理，没有复杂曲面特征，加工时可直接通过方料铣削成型，不需要特殊工装，加工成本低，结构刚性充足，能够承受中等载荷的压装、定位作用力。建模过程中需要优先绘制底部基准轮廓，再通过逐次拉伸生成不同高度的凸台，过程中要注意各凸台之间的衔接处不能出现零厚度几何体，所有特征的尺寸要形成完整的尺寸链，避免出现过定义或者欠定义的问题，这也是这类练习构件重点考察的建模逻辑。实际应用中这类支撑块的安装边界要根据配套设备的安装面尺寸确定，凸台的高度差要匹配待定位零件的让位需求，不能出现凸台过高导致零件装夹歪斜，或是凸台过低无法起到定位作用的问题，各立面的粗糙度要求根据使用场景调整，作为定位面的区域需要达到相应的粗糙度要求，非配合面可适当降低加工要求以控制成本。这类结构看似简单，实则涵盖了实体建模最核心的基准选择、特征顺序、尺寸约束逻辑，是从入门到熟练掌握三维建模软件的必经练习环节，掌握这类结构的建模思路后，再处理更复杂的箱体、支座类零件时，就能理清特征创建的先后逻辑，避免建模过程中出现特征报错、参数关联混乱的问题。
