气液两相旋风分离装置结构设计

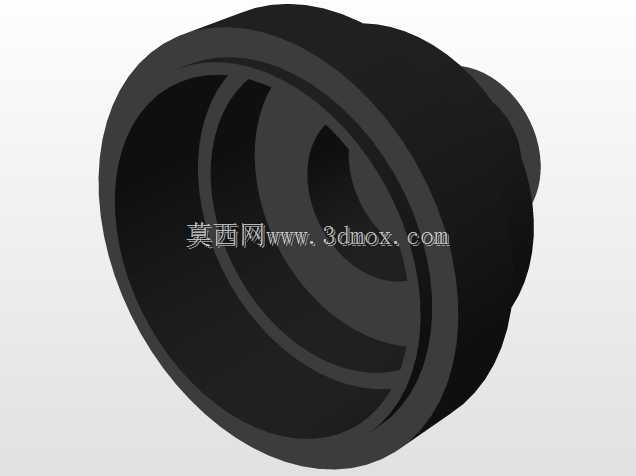

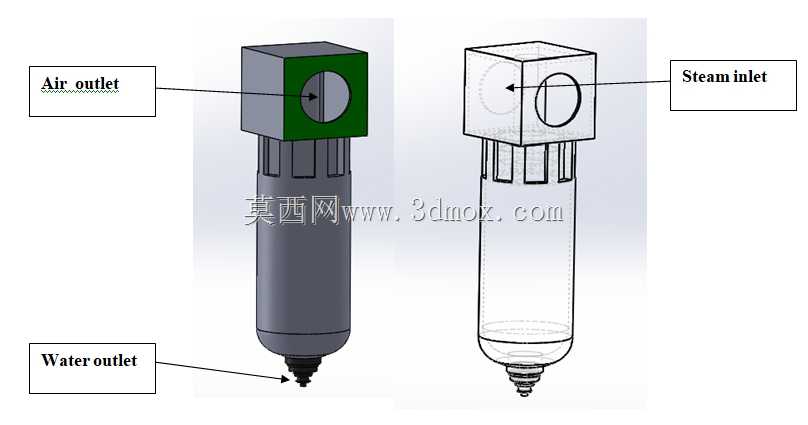

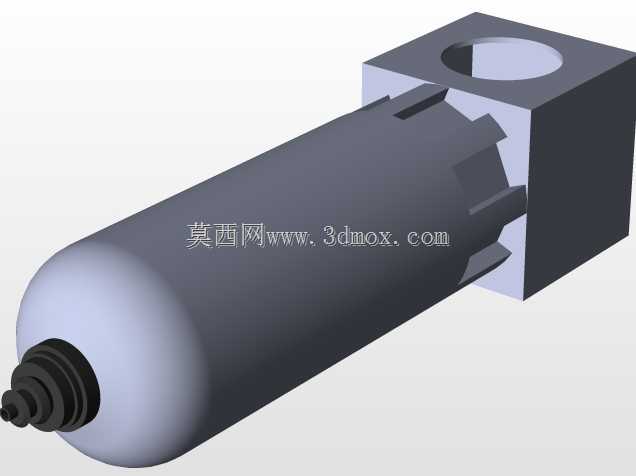

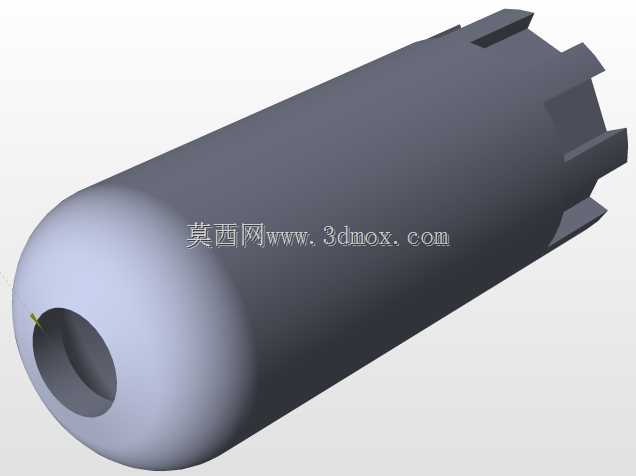

在工业流体处理的各类场景中，气液两相介质的分离是保障后端设备稳定运行的关键环节，这款旋风分离装置主要面向压缩空气管路、小型水处理系统的气水分离需求，可有效去除流体中裹挟的液态水滴，避免液态介质进入气动元件造成元件锈蚀、动作卡滞，或是进入输水管道造成水锤、管路冲击等问题。从结构设计来看，装置采用切向进气的经典旋风分离原理，上部的方形接口为介质入口，采用方形法兰式安装边界，可直接对接同规格的方形管路或是加装转接法兰适配圆形管路，入口的切向角度经过反复校核，能保证进入筒体的介质形成稳定的旋流场，不会因为进气角度偏差造成旋流紊乱、分离效率下降。筒体部分采用等径直筒搭配锥形收口的结构，直筒段的长度与直径比例控制在合理区间，既保证介质在筒体内有足够的旋流行程，让密度更大的液态水滴在离心力作用下充分贴附筒壁，又不会因为筒体过长造成整体设备占用安装空间过大，适配紧凑的管路安装场景。筒体下部的锥形收口段角度经过优化，可让贴壁流下的液态介质顺利汇聚到底部的排污接头处，底部的阶梯式外螺纹接头可直接对接排污阀或是引流管路，无需额外加工转接结构，降低现场安装的加工成本。上部的方形端座除了设置进气接口，还预留了顶部的排气出口，经过分离后的洁净气态介质从顶部出口排出，出口的内孔直径经过流量校核，可匹配额定处理量下的介质流速，不会因为通径不足造成管路压损过大。在安装边界上，装置整体采用侧进上出、底部排污的流向设计，安装时需保证筒体垂直于水平面，避免倾斜安装造成旋流场偏移、液态介质被气流二次夹带，方形端座的四个端面可作为安装定位基准，现场安装时可通过管夹固定筒体中部，或是通过端座的法兰孔进行硬连接，适配不同的安装固定需求。从功能特性来看，这款分离装置内部无活动滤芯、无运动部件，依靠纯物理离心原理实现分离，日常使用中无需更换过滤元件，仅需定期打开底部排污阀排出积攒的液态介质即可，维护成本极低，适合在无人值守的管路系统中长期稳定运行。设计过程中针对筒体壁厚做了耐压校核，可满足常规工业管路的工作压力需求，筒壁与端座的连接位置做了过渡圆角处理，避免应力集中造成的结构疲劳损坏，进气接口与筒体的连接位置做了顺滑导流处理，减少介质进入筒体时的局部压损，提升整体运行的能效表现。
