双导柱气动顶升执行机构结构设计

　　这款气动顶升执行机构的设计，最初是面向轻工装配线的工装顶升工位需求做的适配，当时产线需要在工装板流转到装配位时，将工装板连同工件抬升30mm脱离输送辊道，避免装配作业时工件随辊道窜动，同时要保证顶升过程的垂直度，不能出现偏载卡滞，常规的单杆气缸顶升因为导向长度不足，在承受偏置载荷时很容易出现杆部磨损、密封圈偏磨漏气的问题，所以才做了这种双导柱集成的结构设计。从实际应用场景来看，这类结构除了装配线工装顶升，也可以用在小型工件的举升换位、检测工位的工件抬升定位、小型压装工位的辅助进给，只要是行程在60mm以内、顶升载荷在50kg以内的垂直直线动作场景，都可以直接套用这个结构的设计逻辑，不需要额外加装外置导向件，整体集成度更高，安装占用的空间也更小。

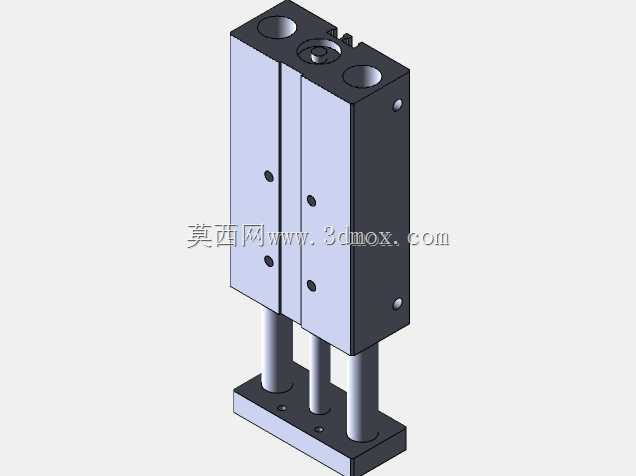

　　功能特性上，这个结构把驱动气缸和导向组件完全集成在同一个主体块上，两根平行的镀铬导柱和气缸活塞杆同步动作，导柱和主体块之间采用自润滑铜套做滑动配合，不需要额外接润滑油路，日常维护只需要定期清理导柱表面的浮尘即可，相比带导轨的外置导向方案，整体厚度可以压缩40%左右，适合安装空间局促的工位。主体块上的两个安装沉孔是用来把整个机构固定在设备机架上的，底部的安装板可以根据需求更换成工装连接板，直接固定工装夹具或者工件定位块，不需要额外做转接件，安装孔位的间距做了标准化设计，和常规的40系列铝型材安装孔位完全匹配，直接用T型螺栓就可以固定在铝型材机架上，不需要额外打孔攻丝。

　　设计思路上，一开始也考虑过用导杆气缸的标准件，但标准导杆气缸的缸体长度偏长，在这个项目的安装空间里塞不下，所以就把气缸的缸筒直接集成在主体块内部，相当于把主体块同时做成了气缸的缸体，省去了单独缸筒的安装空间，压缩空气的进出气口做在主体块的侧面，和常规气缸的接口尺寸一致，直接插8mm的气管就可以使用，不需要特殊接头。导柱的长度是根据60mm的额定行程做的，在完全伸出状态下，导柱和铜套的配合长度还有25mm，保证全行程范围内的导向精度，不会出现导柱脱出的问题，同时在气缸内部做了行程限位，不需要额外加装外置限位块，活塞走到行程终点时会直接靠内部的缓冲垫止动，减少冲击噪音。

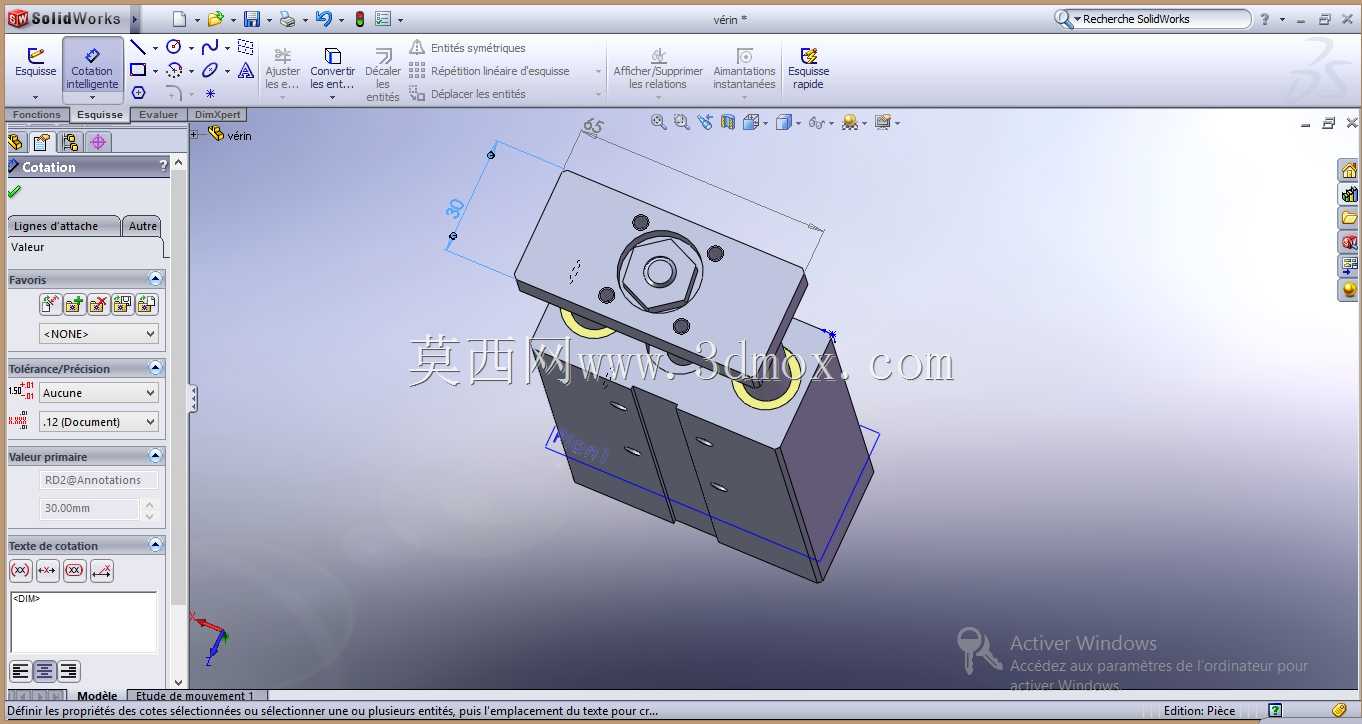

　　外形尺寸和安装边界方面，整个机构的主体块宽度是40mm，长度是100mm，完全缩回状态下的总高度是120mm，完全伸出后的总高度是180mm，底部安装板的尺寸是60mm*40mm，上面开了两个M5的安装孔，孔间距是30mm，主体块上的顶部安装沉孔是M6的，孔间距是70mm，安装时只需要保证安装面的平面度在0.1mm以内，就可以保证导柱动作顺畅，不会出现卡滞。进出气口的位置在主体块侧面距离顶面20mm的位置，接气管后不会和顶部的安装结构干涉，导柱的直径是12mm，表面粗糙度做到Ra0.8，和铜套的配合间隙控制在0.02-0.04mm之间，既保证动作顺滑，又不会有明显的晃动，顶升时的端面跳动可以控制在0.05mm以内，满足大部分装配、检测工位的精度要求。

　　从结构可靠性来看，这种集成式的设计相比气缸加外置导柱的拼接方案，减少了多个零件的装配累积误差，整体刚性更好，在承受10Nm的偏载力矩时，顶升端面的偏斜量不超过0.1mm，不会因为偏载导致气缸密封圈磨损，实际使用寿命比单杆气缸加外置导向的方案长30%左右。另外整个结构的零件数量很少，主体块、导柱、活塞、端盖、底部安装板，算上密封件和紧固件总共有不到20个零件，加工难度也不高，主体块用6061铝合金加工就可以满足强度要求，导柱用45号钢表面镀硬铬，耐磨性能足够，铜套采用标准的自润滑石墨铜套，采购成本很低，整体制造成本比采购同规格的标准导杆气缸低40%左右，很适合非标设备设计时做定制化适配，不需要受标准件的尺寸限制。
