英特尔RealSense ZR300深度摄像头结构设计

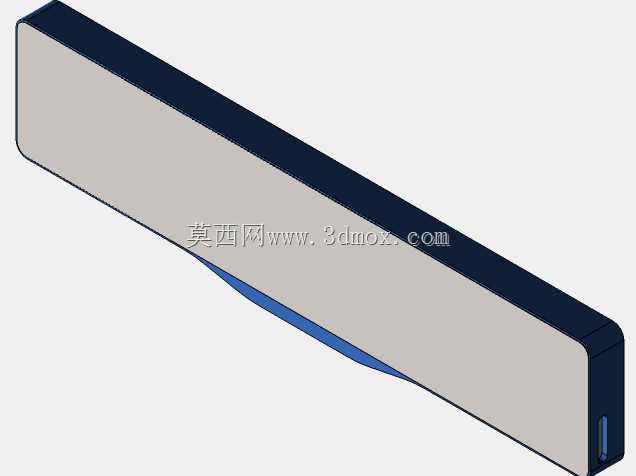

这款深度感知摄像头模组的结构设计，首先围绕空间占用的安装边界做了充分考量，整体采用长条形薄型化壳体布局，主体外壳做了窄边收边处理，能在机器人、AR设备、智能交互终端等搭载场景中尽可能减少对设备正面安装空间的挤占，不会因为模组自身厚度过大影响终端产品的外观堆叠与内部走线排布。从实际应用场景出发，这类深度感知模组常被部署在服务机器人前端做环境避障与空间建图，或是集成在体感交互设备中捕捉人体动作轨迹，也可嵌入工业检测工位完成工件的三维尺寸快速扫描，因此结构设计上特意将镜头视窗区域做了整面平齐处理，避免凸起结构在安装、使用过程中被剐蹭磨损，同时视窗边缘做了微小的倒角过渡，减少边缘应力集中的问题，也能避免装配时的锐角磕碰损伤。

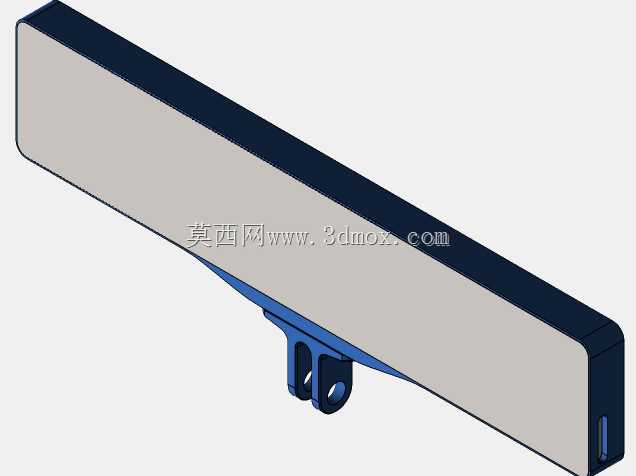

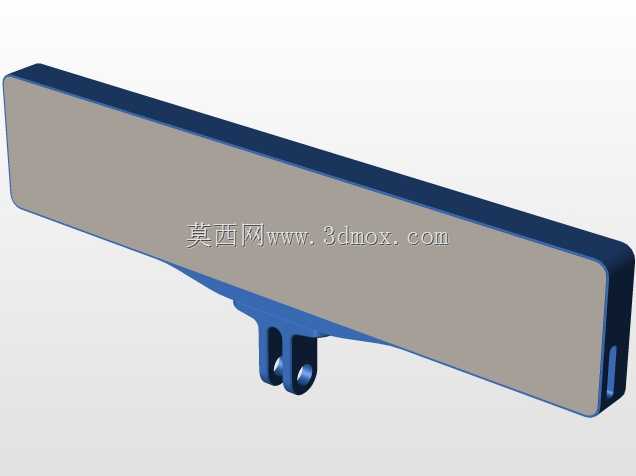

模组底部集成了可转动的支架连接结构，支架与主体壳体的连接位预留了标准的安装孔位，既可以直接通过螺丝锁附固定在终端设备的预设安装面上，也能借助支架的转动结构调整摄像头的俯仰角度，适配不同安装高度下的视场角覆盖需求，不需要额外定制转接支架就能完成基础部署。壳体侧面预留了数据接口的避让槽位，接口位置做了内凹设计，能在数据线插接后减少接头外露部分的受力，避免日常使用中拉扯数据线导致接口松脱或者焊盘脱落的问题。

功能层面，这款模组集成了高分辨率深度成像单元与运动跟踪模块，结构设计时将两类核心元器件做了分区排布，深度成像组件靠近壳体前端视窗区域，尽可能缩短光路长度减少成像畸变，运动跟踪模块则布置在靠近模组重心的位置，降低设备振动对运动数据采集精度的干扰，两个模块之间预留了足够的屏蔽隔离空间，减少电路工作时的信号串扰。壳体内部做了对应的筋位设计，既能固定内部电路板与光学组件的位置，提升整体结构的抗冲击性能，也能在壳体与元器件之间形成均匀的空气间隙，辅助元器件工作时的热量散出，避免长时间连续工作时热量堆积影响成像精度与传感器工作稳定性。

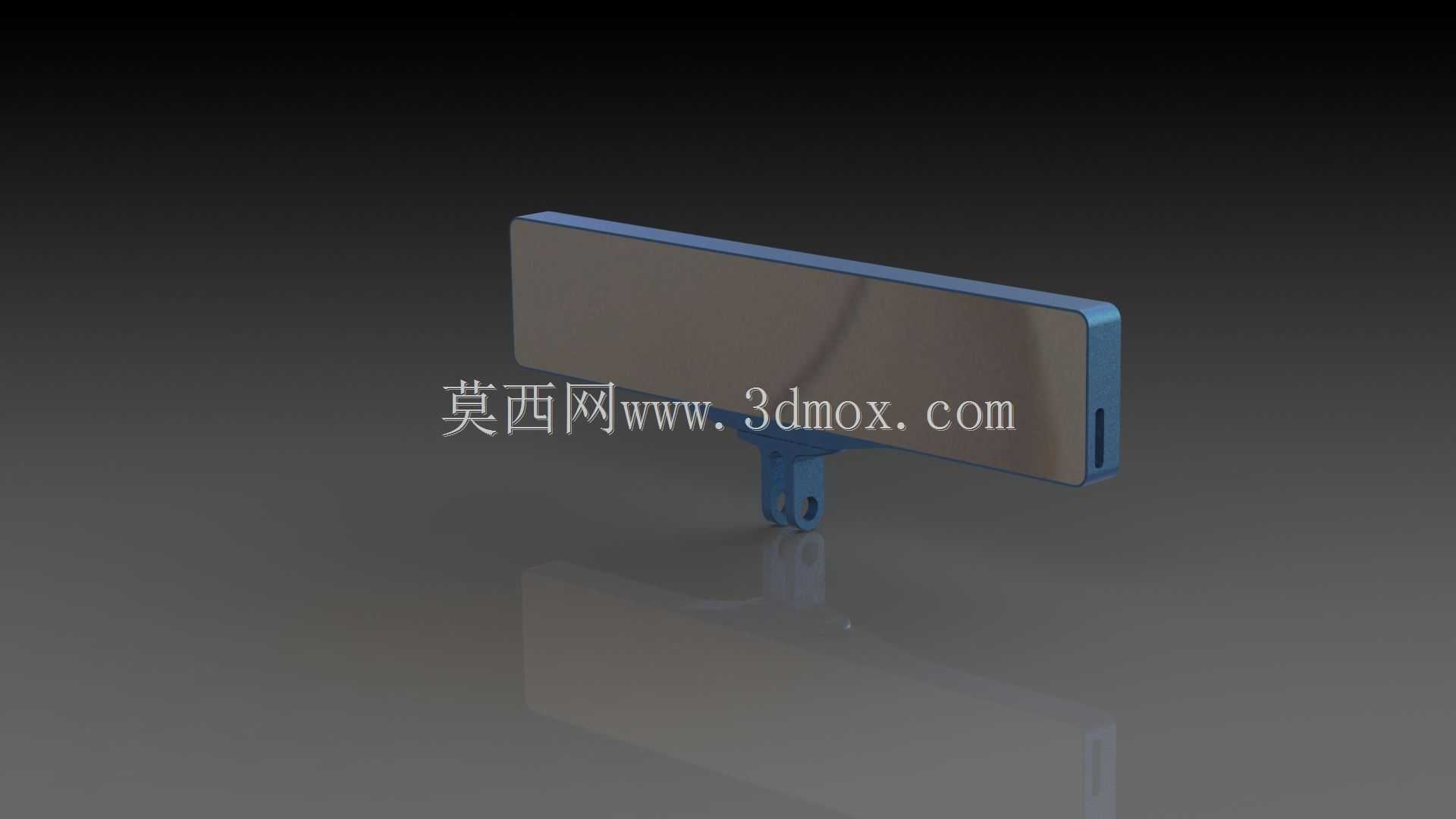

外观处理上，壳体主体采用哑光质感的表面处理，减少环境光线在壳体表面形成的反光进入镜头视场，避免杂光对深度成像效果产生干扰，视窗部分采用高透光率的平整面板，保证光线入射的均匀性，整体结构没有多余的装饰性凸起，所有边角都做了圆弧过渡，既符合消费电子与工业设备通用的安全设计要求，也能在批量生产时降低注塑成型的工艺难度，提升装配环节的良品率。在安装适配性上，模组的安装孔位间距做了标准化设计，能兼容多数现有视觉传感设备的安装点位，替换旧款模组时不需要重新改动终端设备的安装结构，降低设备迭代的改造成本。
