9针SMH250-SMW250连接器组件结构

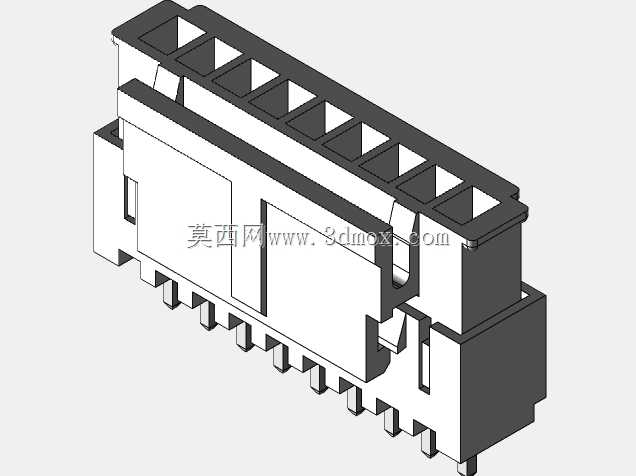

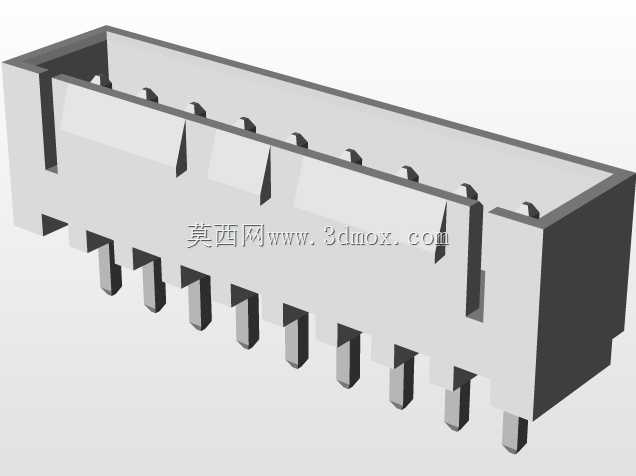

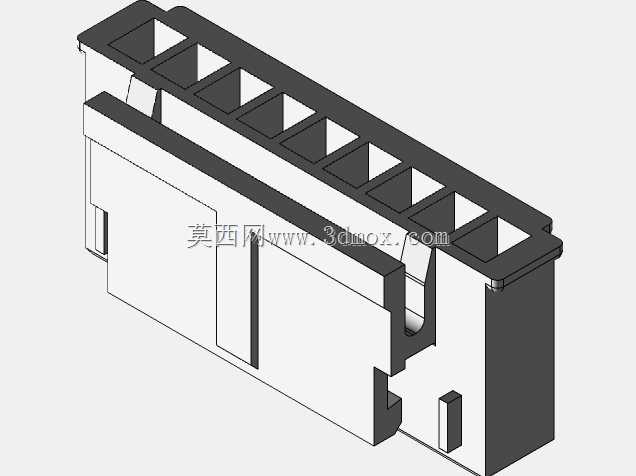

这款9针规格的连接器组件，是板对线连接场景里常用的电气互联部件，日常在工业控制板卡、小型家电主控模块、消费电子内部线束转接场景中十分常见，主要承担多回路弱电信号的稳定传输功能，也可承载小功率直流供电回路的连接需求。从结构设计来看，组件采用公母对插的卡扣式锁紧结构，插合后侧边的弹性卡扣会自动卡入母座的限位槽内，避免设备运行过程中受振动、拉扯出现松脱断连的问题，插针采用直插式排布，针脚间距符合2.50mm间距的通用接插件标准，适配常规2.5mm间距的PCB焊盘孔位，焊接端引脚长度预留了常规波峰焊的吃锡高度，不需要额外剪脚即可适配多数板厚1.2-2.0mm的印制电路板安装。母座部分采用带导向槽的腔体设计，插合时导向结构会先于插针接触对位，避免插针歪折、错插的问题，外壳选用耐温阻燃的工程塑料材质，能够满足波峰焊过程中的短时高温耐受要求，长期使用温度覆盖-40℃到105℃的常规工业环境区间，适配多数室内电子设备的工作环境要求。安装边界上，母座的PCB安装定位柱高度为1.5mm，能够在焊接前预先卡入PCB的定位孔中，固定组件位置避免焊接偏移，整体对插后的总高度控制在18mm以内，横向宽度根据9针排布对应22.5mm的尺寸，不会占用过多板上安装空间，适配紧凑型设备的内部布局需求。在实际选型使用中，这类连接器的插针接触件采用铜合金镀锡工艺，接触电阻低，单针可承载最高3A的额定电流，满足多数信号传输与小功率供电的需求，插拔寿命满足50次以上的反复插拔要求，既适合量产设备的一次性装配，也适合需要经常维护拆接线束的设备内部连接场景。建模过程中对卡扣的弹性形变空间、插针与塑胶件的配合间隙都做了符合实际生产公差的还原，塑胶件的拔模斜度、壁厚均匀性都符合注塑生产的工艺要求，没有出现壁厚突变、倒扣无法脱模的结构问题，可直接用于结构验证、安装干涉检查等设计环节，也能作为同类连接器选型时的尺寸参考依据，帮助设计人员提前评估板上布局空间、线束走线路径的合理性，减少打样阶段的结构适配问题。
