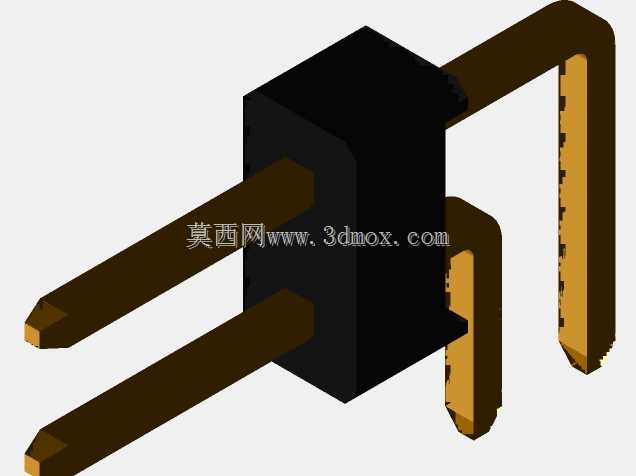

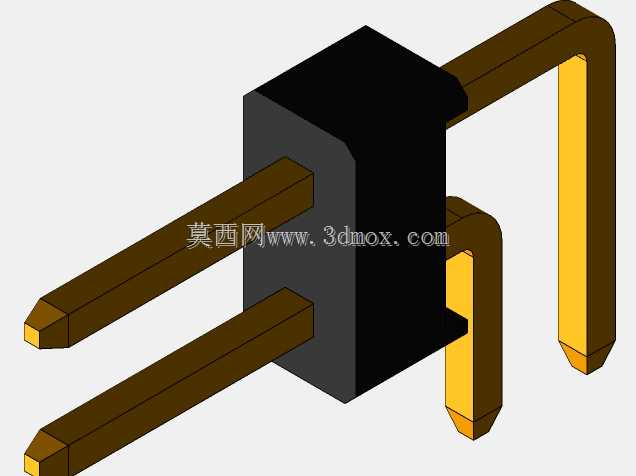

卧式弯插2.54mm节距排针连接器

在消费电子、工业控制板卡的PCB互联场景中，这类弯插式排针是板对板、板对线连接的常用基础元件，多用于需要侧向出线、节省板上垂直空间的安装场合，比如工控IO扩展板、小型家电控制模组、嵌入式开发板的外接接口位置，能避免直插元件在垂直方向占用过多壳体内部空间，适配紧凑化的设备内部布局。这款排针采用THT通孔焊接工艺，引脚设计为90度弯折结构，焊接端穿过PCB板孔后在背面焊盘固定，机械连接强度高于表贴元件，能承受一定的插拔外力，适合需要反复插拔调试或者存在轻微振动的设备内部连接场景。设计上采用2Pin的芯数配置，2.54mm的标准节距完全匹配通用PCB设计的网格间距，工程师在画板时无需额外调整孔位坐标，可直接调用标准封装库完成布局，降低设计出错概率。外形尺寸方面，本体长度12.4mm，宽度5.08mm，整体高度5.08mm，弯折后的引脚水平伸出长度适配常规板边安装的空间余量，安装时需注意在PCB对应位置预留直径0.8mm左右的金属化过孔，过孔中心距严格保持2.54mm公差范围，同时在板边预留足够的引脚弯折避让空间，避免引脚与壳体或者相邻元件发生干涉。绝缘基座采用黑色耐高温工程塑料材质，可耐受波峰焊、回流焊的高温环境，焊接过程中不会出现基座变形、引脚移位的问题，金属引脚表面做镀锡处理，提升焊接润湿性，同时具备一定的抗氧化能力，长期使用不会出现接触电阻升高的问题。实际选型时，需要匹配对应节距的排母或者杜邦线端子使用，插拔时需保证受力方向与引脚轴向一致，避免侧向掰动造成引脚弯折或者焊盘脱落，在高密度板卡设计中，这类弯排针可以将接线方向引导至板侧，让板上表面的元件布局更加规整，也方便后期的线束整理与装配作业。
