3销5mm节距THT卧式销座连接结构

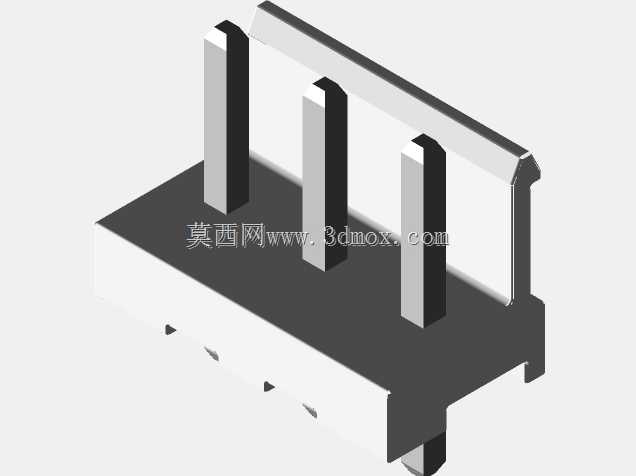

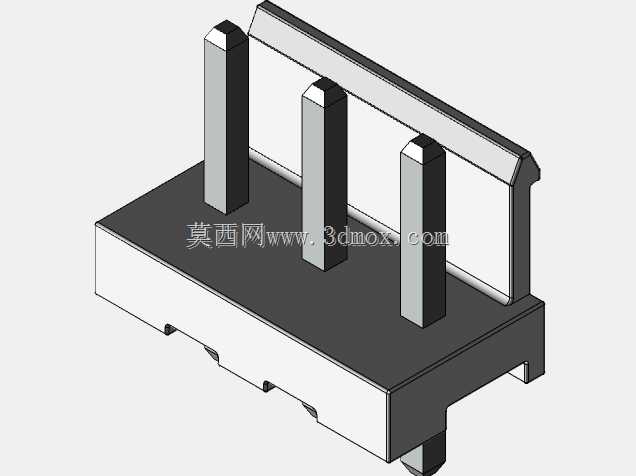

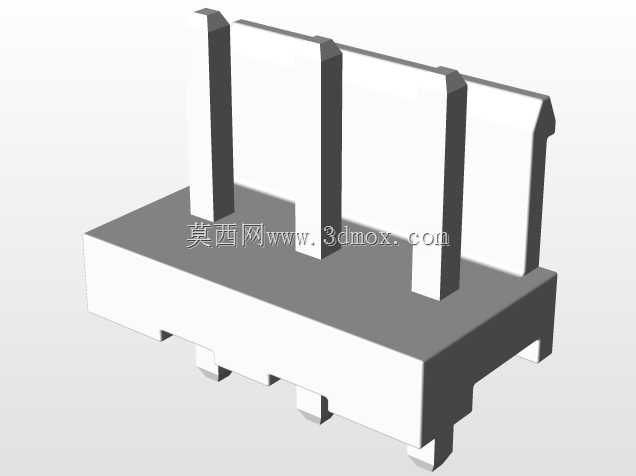

这款卧式THT销座结构，是电路板直插连接场景里常用的基础互连部件，日常在工控板卡、电源模块、小型家电控制板的板对板、线对板连接工位上都能见到它的身影，主要作用是实现电路通路的刚性插接导通，同时为对接端提供稳定的机械支撑，避免插接过程中引脚偏移、松脱导致的接触不良问题。从结构设计来看，三个带导向削边的插销沿长度方向等距排布，节距严格控制在5mm，刚好匹配通用PCB板上标准间距的焊盘孔位，插销顶部做了斜切导向处理，对接时不需要完全精准对位就能顺着导向斜面滑入对接母座，能有效降低产线工人插接操作的对位难度，提升组装效率。底座部分采用带定位卡扣的卧式结构，整体长度15mm、宽度8.5mm、高度9.4mm，安装时底座贴板放置，插销垂直穿过PCB焊盘完成波峰焊或手工焊接，底座侧面的卡扣结构可以在插装时先卡在PCB对应的定位槽里，临时固定住整个零件，避免焊接过程中零件歪斜、浮高，保证焊接后插销的垂直度与位置精度。设计时特意在底座后侧加了一体式的挡边结构，一方面能在对接公头插入时起到硬限位作用，防止插接过深顶伤焊盘或板件线路，另一方面也能增强整个底座的结构强度，避免多次插拔后底座出现形变开裂。插销与底座采用嵌件注塑的方式结合，插销根部做了滚花处理，增大与塑料底座的结合力，长期受插拔力作用也不会出现插销松动、退针的问题。整个结构的外形边界做了统一的倒角处理，没有尖锐棱角，既避免生产转运过程中划伤操作人员，也能减少零件之间堆叠时的刮蹭损伤。在选型适配时，只要板端焊盘间距为5mm、焊接空间满足该尺寸边界要求，都可以选用这款结构做电路互连，不需要额外做定制化改模，能有效缩短板卡的开发周期，降低零部件采购与管理成本。
