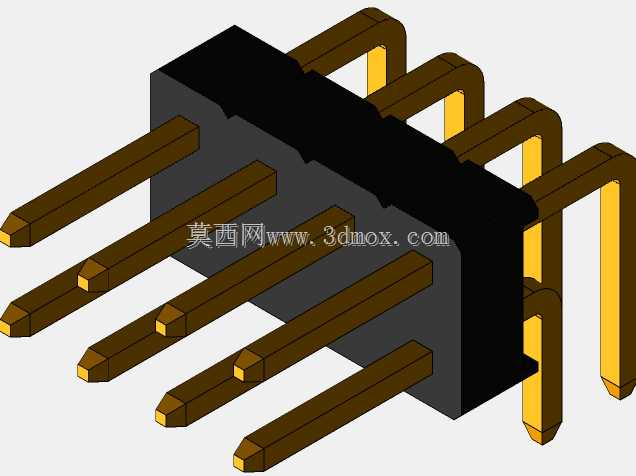

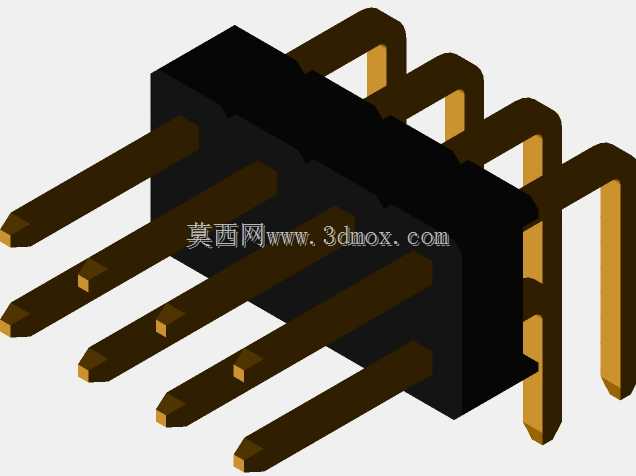

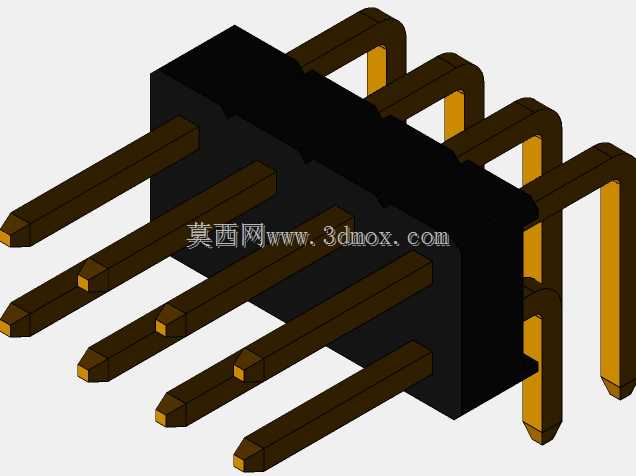

2.54mm节距8Pin弯插排针连接器结构

这款弯插式排针是PCB板间垂直互联场景下的常用连接元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块的板对板连接、板对线连接工序中大量使用，属于通孔插装类的基础互联器件。设计之初首先锁定2.54mm的标准排针节距，这个尺寸是行业通用的通孔插装连接器标准间距，适配市面上绝大多数万用板、量产PCB的标准焊盘孔位，不需要额外定制PCB孔位就能直接适配，能大幅降低板卡设计阶段的适配工作量。8Pin的针位配置刚好覆盖多数低速信号传输场景的引脚需求，不管是GPIO信号引出、电源与地的回路连接，还是低速串口信号的跨板传输，这个针数都能满足多数小型功能模块的互联需求，不会出现针位冗余浪费或者针数不足需要额外拼接的问题。弯插的结构设计是这款排针的核心特点，插装焊接后针体与PCB板面呈90度弯折，能实现两块垂直排布PCB之间的信号连通，在设备内部空间局促、无法采用直插排针实现平行板连接的场景下，这种弯针结构能大幅压缩板间连接占用的垂直空间，让设备内部的结构排布更紧凑。尺寸参数上，整体长度控制在10.16mm，宽度12.4mm，本体高度5.08mm，安装时需要在PCB上对应位置开设8个直径适配插针的通孔，焊盘尺寸按照行业通用2.54mm排针标准封装绘制即可，插针穿过PCB后在焊接面进行波峰焊或者手工焊接，固定后的排针塑胶本体与PCB板面贴合，不会出现晃动偏移的问题。塑胶基座采用耐高温的绝缘材质，能过常规波峰焊的高温工况，不会出现焊接过程中基座融化变形的问题，插针表面做了镀金或者镀锡处理，既能保证焊接时的上锡效果，也能降低长期使用过程中的接触电阻，避免信号传输过程中出现接触不良、压降过大的问题。插针的接触端采用了标准的方头结构，能和配套的排母座实现紧密插接，插拔力控制在合理区间，既不会出现插接后轻易松脱的问题，也不会因为插拔力过大导致维修拆卸时损坏PCB焊盘。在结构建模过程中，需要严格控制每根插针的弯折角度与弯折位置，确保所有插针的弯折高度一致，避免出现个别插针长度偏差导致无法顺利插入对应排母的问题，同时塑胶基座的固定槽位要和插针的过盈量匹配，保证插针不会在基座内出现松动移位的情况，焊接后插针与基座的相对位置保持固定，长期使用也不会出现针位偏移。
