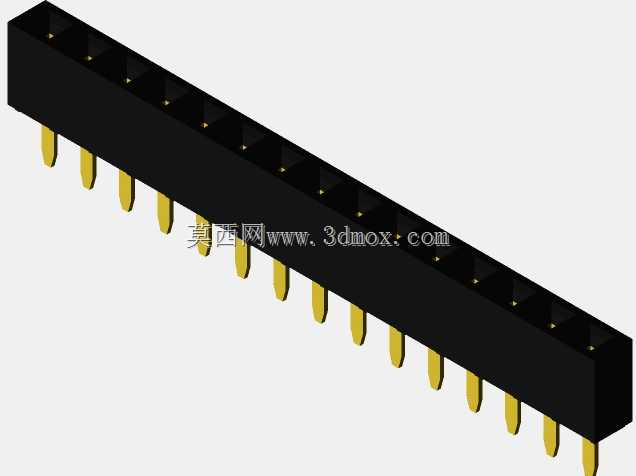

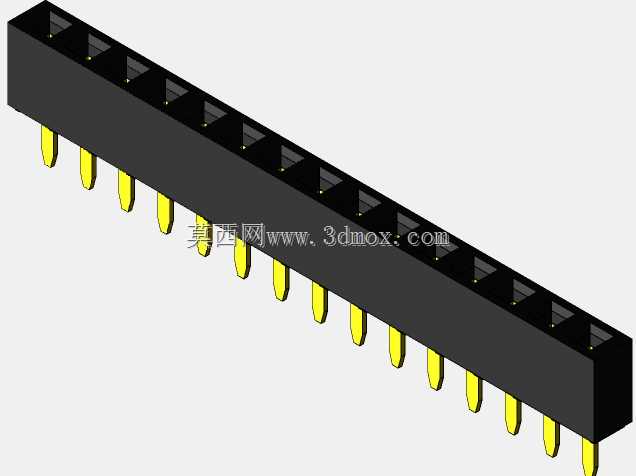

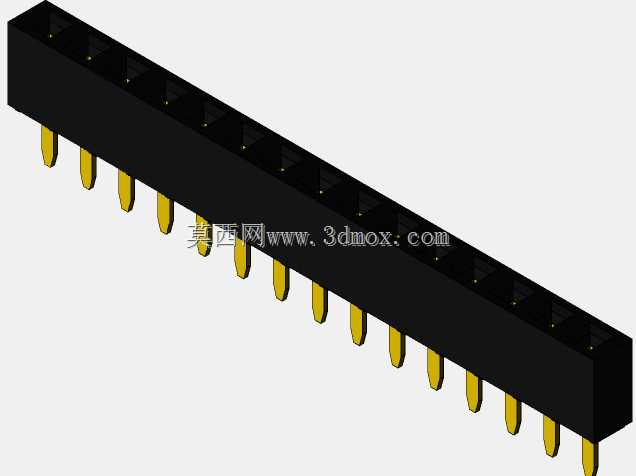

15针内螺纹单排直插排母连接器结构

这款单排直插排母是PCB板间连接场景中常用的板对板连接器件，日常在工控控制板、电源模块、信号采集板的板层堆叠、功能子板与主板对接场景中大量使用，区别于普通无螺纹排母，内螺纹设计可在插合配套排针后通过螺丝锁紧，避免设备在振动工况下出现接插件松脱、信号瞬断的问题，尤其适合轨道交通、工业机床、户外工控设备这类存在持续振动、冲击的使用场景。从设计逻辑来看，排母主体采用耐高温绝缘塑胶基座，插孔端采用镀金铜质接触件，直插引脚采用波峰焊兼容的直脚设计，引脚间距严格遵循2.54mm通用接插件标准，可直接匹配市面通用的同间距单排排针，无需额外定制适配件。安装边界上，这款15Pin排母整体长度38.6mm，基座宽度2.5mm，基座高度5mm，引脚伸出基座底部的长度适配常规1.6mm厚度PCB的波峰焊工艺，焊接后引脚穿出PCB背面的长度控制在1.2mm以内，不会与板底的外壳支撑柱、散热片产生结构干涉。建模过程中需要重点关注几个公差配合点：首先是内螺纹孔与配套锁紧螺丝的同轴度，每个插孔旁的内螺纹孔需要与排针对应位置的过孔保持同轴，公差控制在0.1mm以内，避免锁紧时出现螺丝偏斜顶坏塑胶基座的问题；其次是引脚的位置度，15个直插引脚的中心距累计公差不能超过0.08mm，否则过回流焊或波峰焊时会出现引脚偏位、无法插入PCB焊盘孔的问题；再者是塑胶基座的拔模斜度，基座侧壁设置1°的拔模角度，既满足注塑生产的脱模要求，也不会因为斜度过大导致相邻排母贴装时出现间隙过大的问题。实际选型使用时，这款排母的额定电流可满足每Pin1A的信号传输需求，接触电阻低于20mΩ，绝缘耐压可达1000V AC，能够覆盖绝大多数低压工控信号、小功率电源的连接需求，内螺纹锁紧结构可承受50N以上的轴向拉拔力，远高于普通无锁紧排母的10N拉拔力阈值，在需要频繁拆装子板的设备中，也能减少反复插拔导致的接插件松动问题。建模时还原了插孔内部的接触弹片结构，弹片采用弧形收口设计，插合排针时可提供稳定的接触正压力，避免接触不良导致的信号衰减，塑胶基座上的定位凸点可在SMT贴装时与PCB上的定位孔配合，提升贴装精度，减少焊接偏移。
