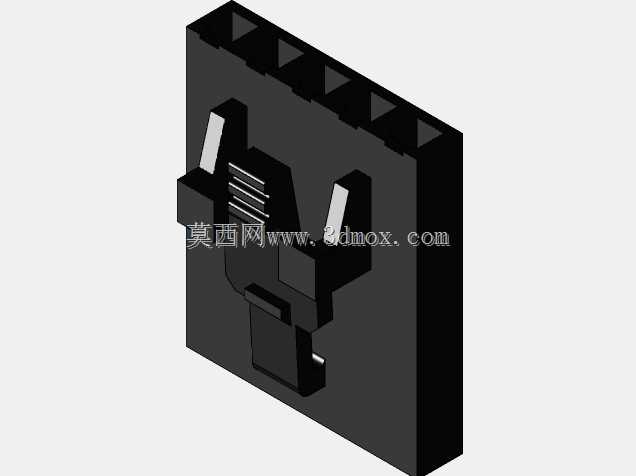

5针2.54mm节距连接器外壳结构设计

这款连接器外壳是板对线连接场景下的常用绝缘防护构件，日常在工控板卡接线、消费电子内部线束对接、小型传感模块信号传输等场景中都能见到它的身影，核心作用是为内部金属接触端子提供绝缘防护与定位支撑，避免端子受外力偏移、积尘短路或是误触碰引发的电路故障。从实际使用的角度出发，这类外壳的设计首先要匹配端子的装配逻辑，壳体内部预留的卡槽与端子的倒刺结构一一对应，装配时端子顺着导向槽推入即可卡紧固定，不会出现松脱退针的问题，同时壳体外侧的定位凸台能和对接端的凹槽精准契合，插合时不会出现错位斜插的情况，能有效降低端子弯折损坏的概率。尺寸设计上严格遵循2.54mm标准节距的排布要求，整体长度12.7mm、宽度5.55mm、高度15.24mm，安装边界刚好适配常规PCB板上的焊盘间距，贴板焊接时不会和周边的电容、电阻等元器件产生空间干涉，壳体背部的挡墙结构刚好能覆盖焊盘区域，避免焊接时焊锡溢出引发相邻引脚短路。设计过程中优先考虑了注塑成型的工艺可行性，壳体壁厚保持均匀，没有出现壁厚突变的结构，避免注塑冷却时产生缩痕、翘曲等缺陷，同时在插拔受力的位置做了局部加厚处理，反复插拔时不会出现壳体开裂的问题。外壳表面的防滑纹路设计，方便作业人员手动插拔时施力，不需要借助额外工具就能完成接线操作，适配生产线的快速装配需求。内部的隔栏结构将每一个端子腔独立分隔，即使在高湿多尘的使用环境下，也能避免相邻端子之间出现爬电现象，提升连接的可靠性。壳体的材质选用常规的工程塑胶，具备足够的绝缘性能与耐温性能，能够适配波峰焊的温度要求，过焊时不会出现变形融化的问题。在结构校核阶段，重点验证了插拔力的区间范围，既保证插合后连接稳固不会受震动松脱，又不会因为插拔力过大导致装配困难或是损坏板卡，同时壳体的导向斜角做了优化处理，对接时即使存在小幅的位置偏差，也能顺着斜角滑入正确位置，降低现场装配的对位难度。
