无线鼠标爆炸结构三维设计展示

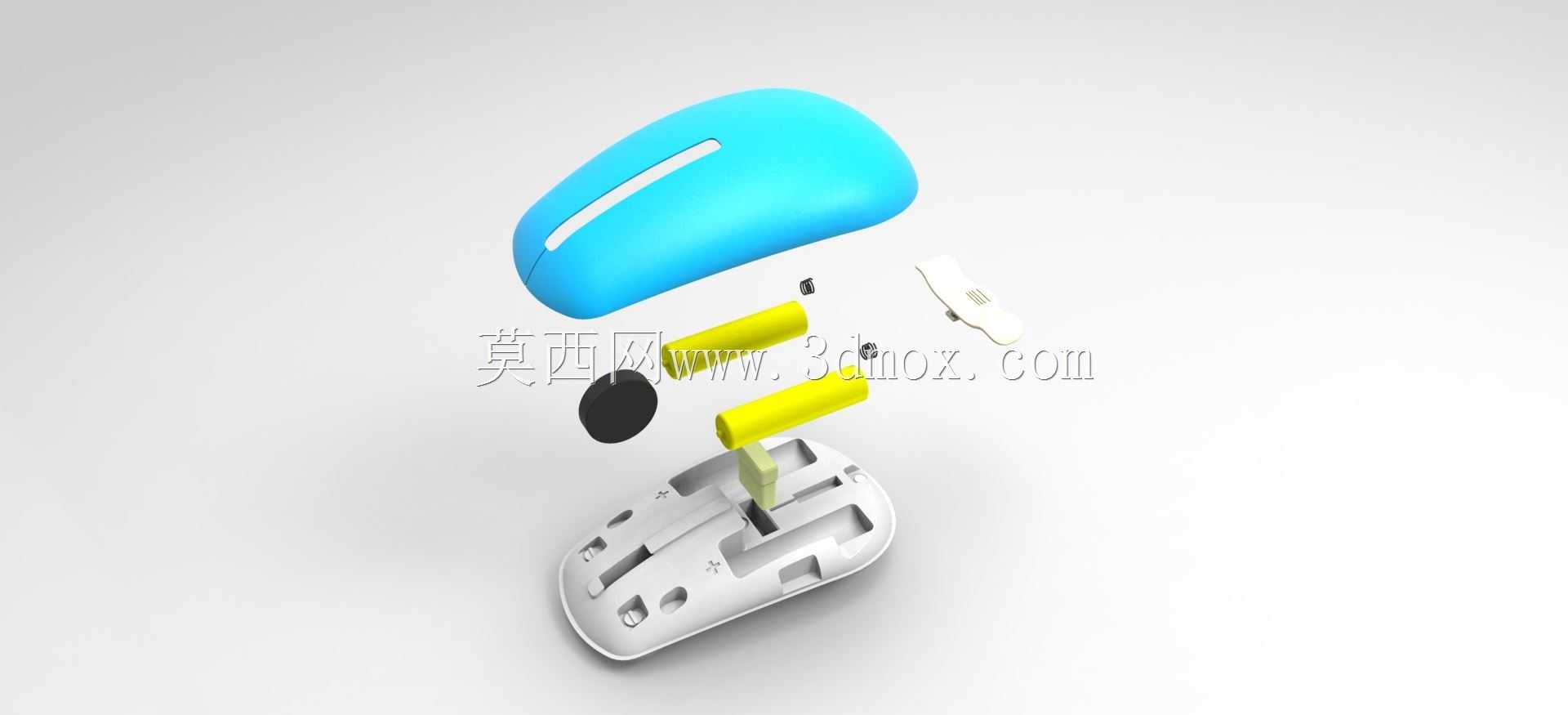

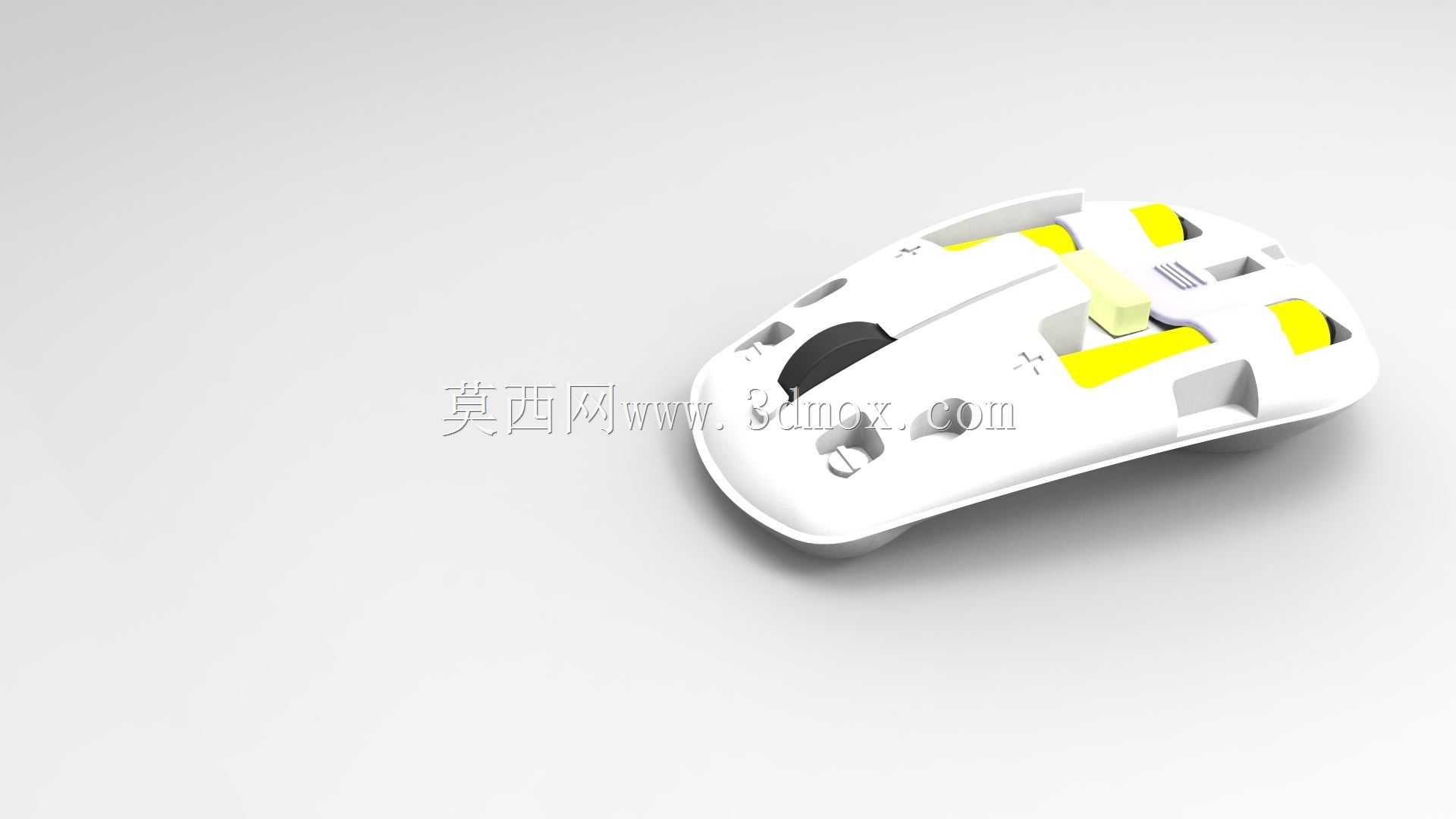

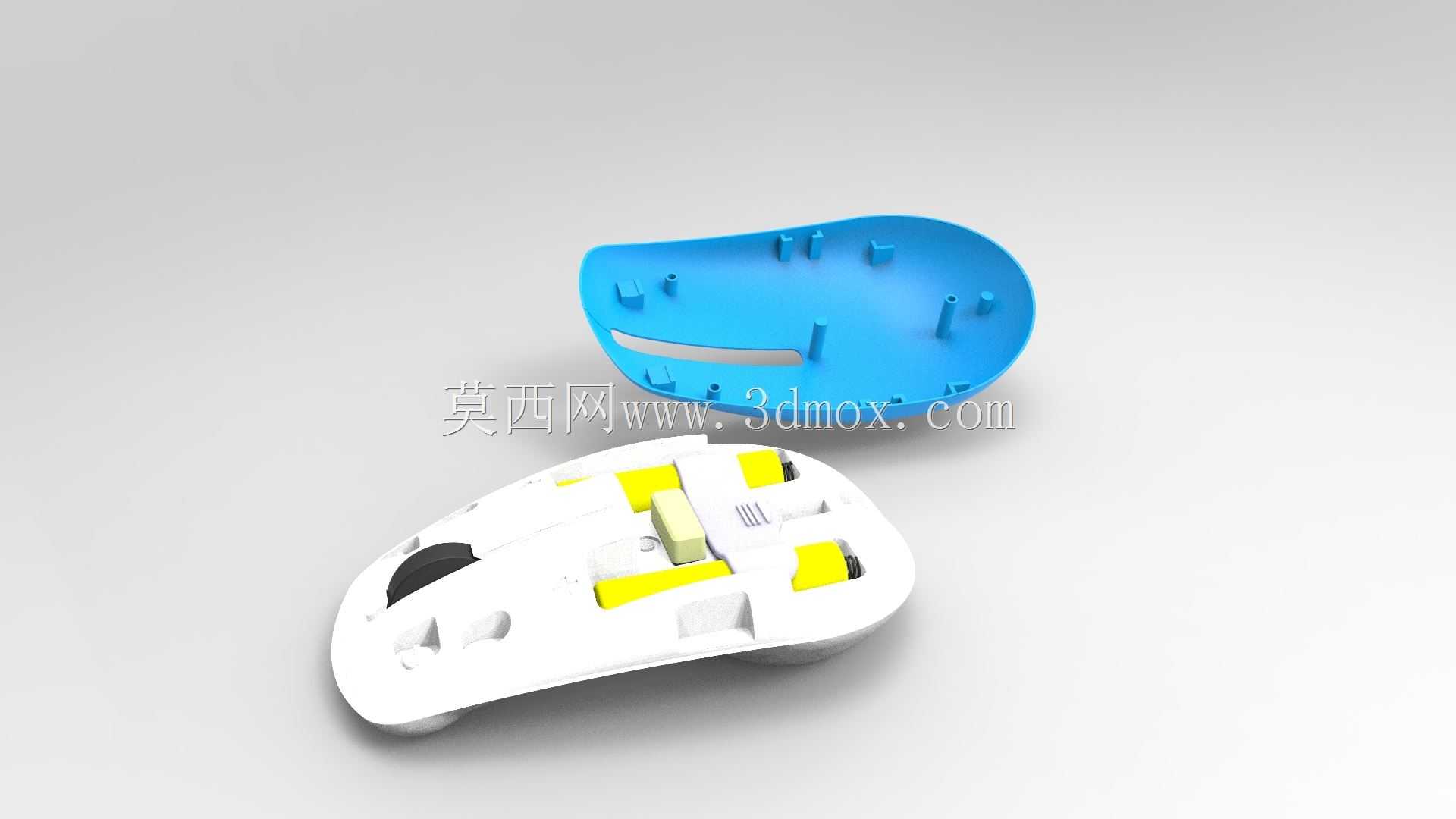

日常办公与家用场景中，无线鼠标是人机交互的核心外设，这款无线鼠标的结构设计充分平衡了握持手感、内部空间利用率与装配便捷性。从爆炸视图可以清晰看到各部件的装配层级，上盖采用流线型弧面设计，曲面曲率经过反复调校，适配多数用户的手掌自然握持弧度，长时间使用不易产生疲劳感，上盖预留的按键开槽位置与内部微动触发点精准对齐，避免按键卡滞、触发延迟等常见问题。内部电池仓的布局充分利用了鼠标尾部的闲置空间，采用两节干电池的供电方案，仓体周边设置有定位筋条，既可以固定电池避免晃动产生异响，也能将电池重量均匀分布在鼠标重心区域，保证移动操作时的稳定性。鼠标底座作为核心承载部件，集成了光学传感器定位孔、脚垫安装槽、PCB板固定柱等结构，底座边缘的卡扣位与上盖对应位置精准匹配，装配时无需额外螺丝即可实现上下盖的初步固定，仅在尾部设置一颗紧固螺丝即可保证整体结构强度，大幅提升装配效率。滚轮组件的安装位置位于上盖与底座的衔接区域，滚轮支架采用独立模块化设计，可单独拆卸更换，滚轮表面的防滑纹理与滚动阻尼经过匹配设计，滚动时段落感清晰，不会出现打滑或阻尼过大的问题。光学传感器位于底座前部中心位置，周边设计有遮光围边，避免环境光线干扰传感器定位精度，底部的脚垫槽预留了0.8mm的安装深度，适配常规特氟龙脚垫厚度，安装后脚垫与底座平面齐平，保证鼠标在不同材质鼠标垫上滑动顺畅。各部件之间的装配间隙控制在0.1-0.2mm之间，既避免了公差累积导致的装配干涉，也不会出现缝隙过大影响外观质感的问题，内部走线槽的设计将PCB板与电池、微动之间的连接线完全收纳，避免线缆挤压影响部件装配，整体结构兼顾了生产装配的便利性与后期维修的可拆卸性，可直接用于手板验证与批量生产的结构参考。
