S210光纤现场终端套件外壳结构设计

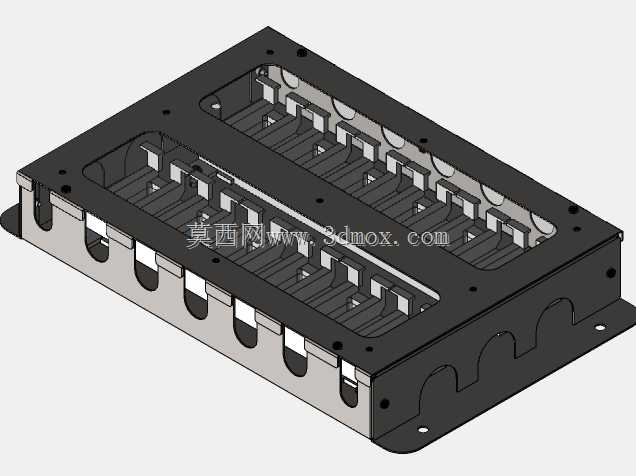

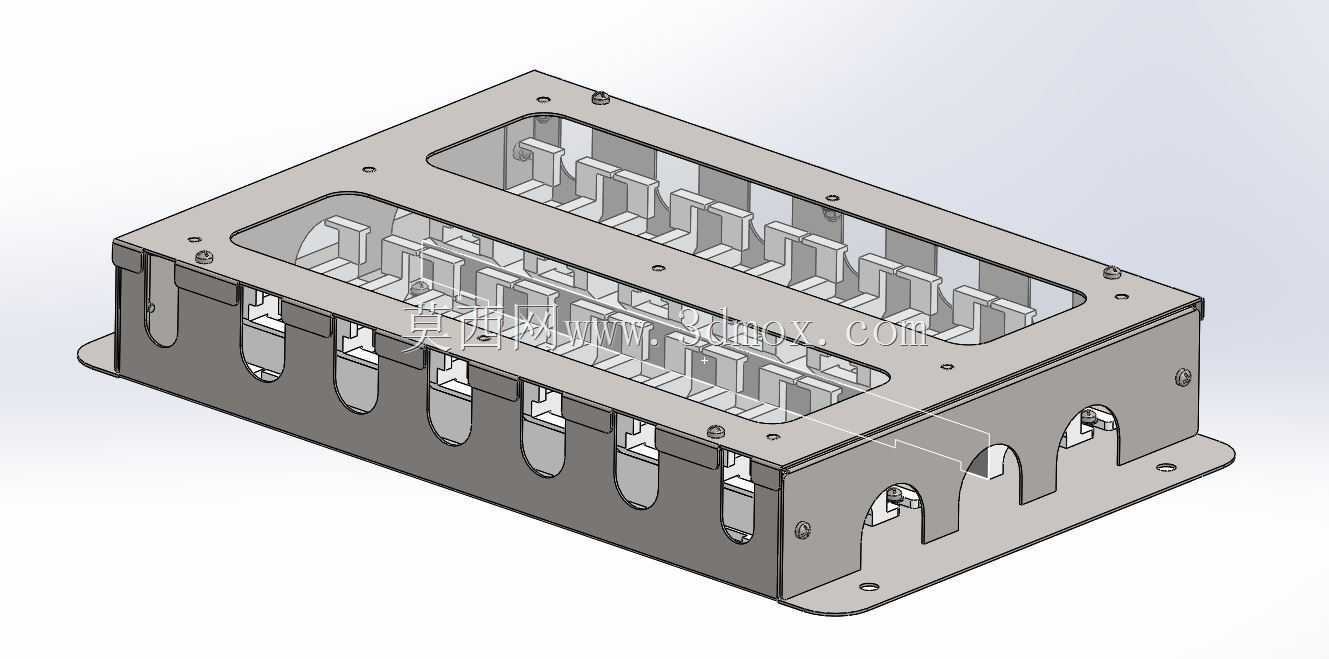

这款壳体是面向光纤入户、工业现场光纤布线场景设计的终端承载结构，主要用于现场端光纤熔接后的收容、排布与防护，解决多芯光纤接入时的走线混乱、熔接点易受外力损坏的问题，常见于弱电井、机柜内部、工业设备侧的光纤接入点位，承担光纤端接后的物理防护与走线规整作用。从结构设计来看，整体采用分体式钣金拼接结构，底座与上盖通过侧边螺丝锁紧，底座两侧延伸出带安装孔的固定耳，安装孔位适配标准机柜安装螺距，也可直接通过膨胀螺丝固定在墙面或设备机架平面，安装边界预留了足够的螺丝操作空间，无需额外辅助工装即可完成现场固定。壳体正面开设两排共12个弧形出线槽，每个出线槽对应内部一个光纤适配器安装位，槽口做了圆弧翻边处理，避免穿线时划伤光纤外护套，上盖对应内部适配器排布位置开设两个长条形观察窗口，无需拆开上盖即可直观查看内部光纤插接状态，也能减少灰尘直接落入壳体内部的概率。内部设计有一体化的适配器安装卡槽，卡槽与底座为一体冲压成型，无需额外螺丝固定适配器，装配时直接将标准SC型光纤适配器卡入卡槽即可完成定位，卡槽间距严格遵循光纤适配器的安装尺寸规范，保证相邻适配器插接时不会出现干涉，同时预留了足够的光纤弯曲半径空间，内部盘纤区域的最小转弯半径大于30mm，满足光纤布线的曲率要求，避免光纤弯折过大导致的信号损耗。壳体侧边预留了接地柱安装位，可直接接入现场接地系统，满足通讯设备的电磁屏蔽与防雷接地要求，整体板材厚度选用1.2mm冷轧钢板，兼顾结构强度与轻量化需求，侧边拼接处设计有折边咬合结构，装配后拼接缝隙小于0.5mm，可有效阻挡日常环境中的灰尘与溅水侵入，适配多数室内非恶劣环境的使用需求。设计过程中优先考虑了现场装配的便捷性，所有内部固定点位均采用免工具快装结构，现场施工时仅需一把十字螺丝刀即可完成壳体固定、光纤熔接排布、上盖锁紧的全流程操作，无需额外准备专用工装，同时壳体的外形尺寸经过优化，在容纳12芯光纤终端配件的前提下，整体体积尽可能压缩，可适配狭小的机柜安装空间，也可多台并排安装在标准19英寸机柜内，不会出现相邻壳体安装干涉的问题。
