嵌入式多频卫星导航天线结构设计

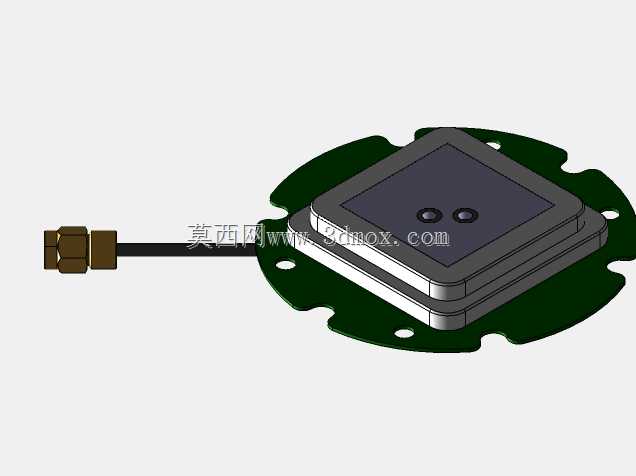

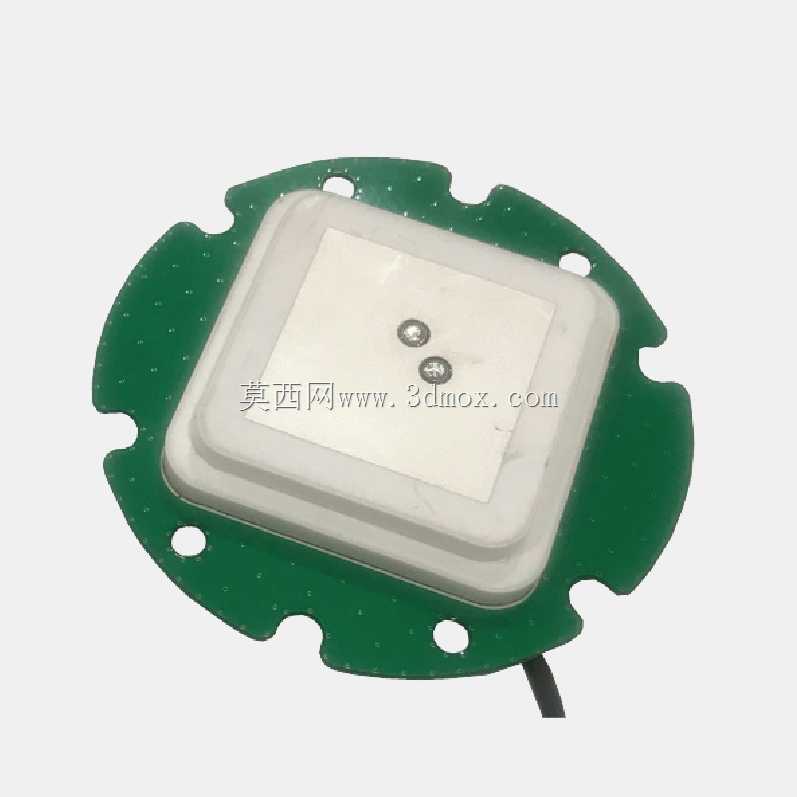

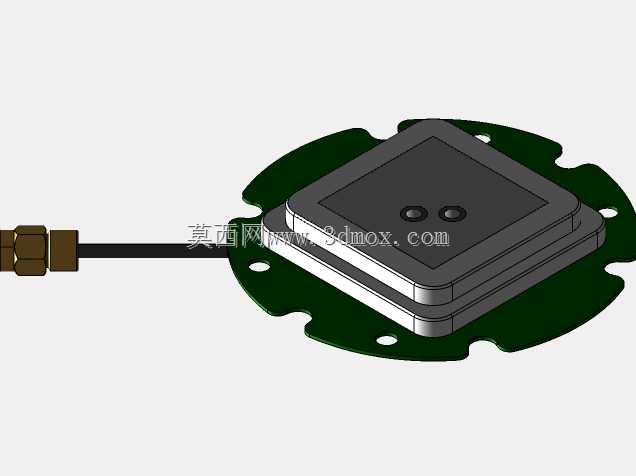

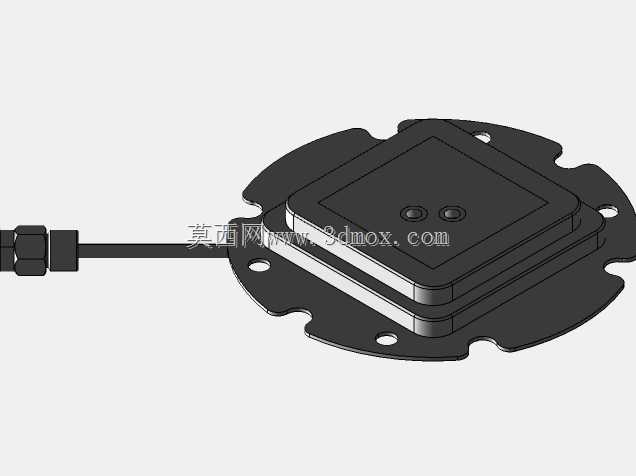

这类多频段GNSS天线主要面向高精度定位场景的集成需求，常见于自动驾驶车载定位单元、测绘手持终端、无人机飞控导航模块、精准农业农机自动驾驶系统这类对定位精度、信号稳定性有较高要求的设备中，区别于普通单频导航天线，它可同时接收多个卫星星座的信号频段，能在复杂遮挡环境下维持更稳定的定位锁定能力，降低多路径效应带来的定位误差。从结构设计来看，天线采用层叠式陶瓷介质基板堆叠方案，上层辐射单元采用方形切角设计来拓展工作带宽，覆盖主流民用卫星导航系统的全部公开频段，介质基板下方直接贴合馈电网络层，省去了额外的馈线转接结构，降低信号传输损耗。天线的安装法兰采用异形环氧板基材，边缘预留多个对称分布的安装通孔，适配M2规格的固定螺丝，安装孔位的分布兼顾了不同尺寸设备壳体内的安装空间冗余，法兰板边缘做了圆弧避让处理，避免安装时与壳体内的其他元器件、走线产生结构干涉。出线端采用带屏蔽层的同轴馈线，线端做了应力释放结构，根部做了加厚的护套处理，避免设备组装、长期振动工况下馈线根部出现断线问题，馈线长度可根据设备内部走线空间灵活调整，出线方向可根据安装需求做90度弯折适配。设计过程中优先考虑了集成安装的兼容性，天线整体厚度控制在较低范围，可直接嵌入设备壳体内部，无需额外做外置凸起结构，能满足IP67级密封设备的内部安装要求，辐射面上方仅需预留非金属材质的信号透传区域，无需额外做结构避让。结构建模时重点还原了介质层的堆叠公差、安装孔的位置度公差、馈线出线端的折弯半径边界，可直接导入整机装配做干涉检查，也可作为同类天线选型的结构参考，帮助结构工程师在整机布局阶段提前预留安装空间、确认信号透传区域的位置，避免后期结构改模。
