八回路24V100A集成式保险丝座结构

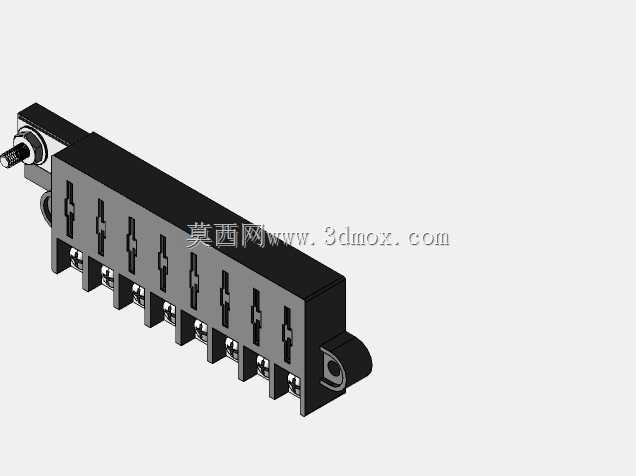

在低压直流配电场景里，多回路过载保护的集成化设计一直是车载、工控机柜、小型分布式电源系统里的刚需部件，这款8组集成式保险丝座，就是针对24V直流系统最大100A总通流需求设计的配电保护部件。从实际应用场景看，这类部件常被布置在工程车辆驾驶舱配电区、户外通信基站直流供电柜、小型自动化设备的电源进线侧，替代零散布置的单路保险丝座，解决多回路布线杂乱、后期维护排查困难的问题。设计上采用一体化绝缘基座，主体选用耐温阻燃的工程塑料注塑成型，基座上平行排布8路独立的保险丝安装槽，每一路都对应独立的进线与出线接线位，接线端采用螺丝压接结构，适配不同线径的多股铜芯导线，压接区域做了防松脱的防滑齿设计，避免车辆运行振动、设备长期工作温升导致的接线松动问题。基座两端预留了带安装孔的固定耳，安装孔位做了沉台设计，固定螺丝安装后不会突出基座表面，避免与周边布线产生干涉，安装边界可以适配标准35mm导轨安装也支持螺丝直接固定在安装板上，适配不同机柜的安装规范。功能上每一路保险丝槽都对应独立的回路，单路支持的保险丝规格可以根据回路负载灵活选配，总通流能力满足24VDC下100A的负载需求，相邻回路之间做了绝缘隔筋，避免单路保险丝熔断时产生的电弧影响相邻回路，降低跨回路短路的风险。从建模细节看，模型还原了保险丝座的所有装配特征，包括接线端子的金属嵌件结构、基座上的保险丝插拔导向槽、固定耳的安装孔倒角、基座表面的防滑纹理，结构工程师在做配电系统三维布线时，可以直接调用该模型完成装配干涉检查，提前预判布线空间、接线操作空间是否充足，避免后期生产装配时出现部件干涉、接线操作空间不足的问题。这类集成式保险丝座相比分体式单路保险，在紧凑安装空间里的优势非常明显，整体外形规整，布线时可以将多回路进线统一整理到进线侧，出线对应各个负载回路，后期维护时可以直接对应槽位排查故障回路，不用在杂乱的线束里逐个寻找保险位置，大幅提升现场运维的效率。设计时也考虑了保险丝的插拔操作空间，每个槽位的上方都预留了足够的手指操作空间，不用额外工具就能完成保险丝的更换操作，基座底部做了走线避让槽，贴板安装时不会压到基座下方引出的导线，避免导线绝缘层被基座边缘磨损造成短路隐患。
