十回路直流大电流汇流排端子结构

　　该结构对应车载及工业直流配电系统中的大电流汇流排，核心作用是在有限安装空间内把主电源进线集中分配到多路负载支路。产品采用长条板式基座，两端设置大规格主接线螺柱，中间沿长度方向布置十组支路接线端子，形成“两端主干输入、中部多路输出”的电流汇集与分配形式，适用于48V直流供电体系下150A额定电流的配电场景。

　　从实际使用看，这类汇流排常见于改装车辆、客车、房车、船舶、工程机械以及固定式低压直流柜内。蓄电池正极或电源分配箱输出端接入主螺柱后，各支路熔断器、开关、控制器、照明、泵类或辅助设备可分别连接到中部端子，避免多根电缆直接压在同一螺栓上造成接触不可靠、检修混乱和线束堆叠。相比普通接线端子，长条汇流排把导电路径、绝缘支撑和安装固定整合为一体，布线更直观，后期排查支路也更方便。

　　结构设计上，导电主体承担电流传导，外部绝缘基座承担隔离与支撑。两端主接线位置采用带六角锁紧结构的立式螺柱，能够承受较大的螺母拧紧力矩，适合大截面电缆端子压接；螺柱根部设置台阶和垫圈区域，使电缆线鼻压紧后接触面稳定，不会因振动产生松动。中部十个支路端子按两列交错排布，端子间距兼顾扳手操作空间和电气爬电距离，既压缩整体长度，又保证相邻支路在接线时不会互相干涉。每个支路端子顶部保留螺钉压紧区域，可配合环形端子或叉形端子完成支路连接。

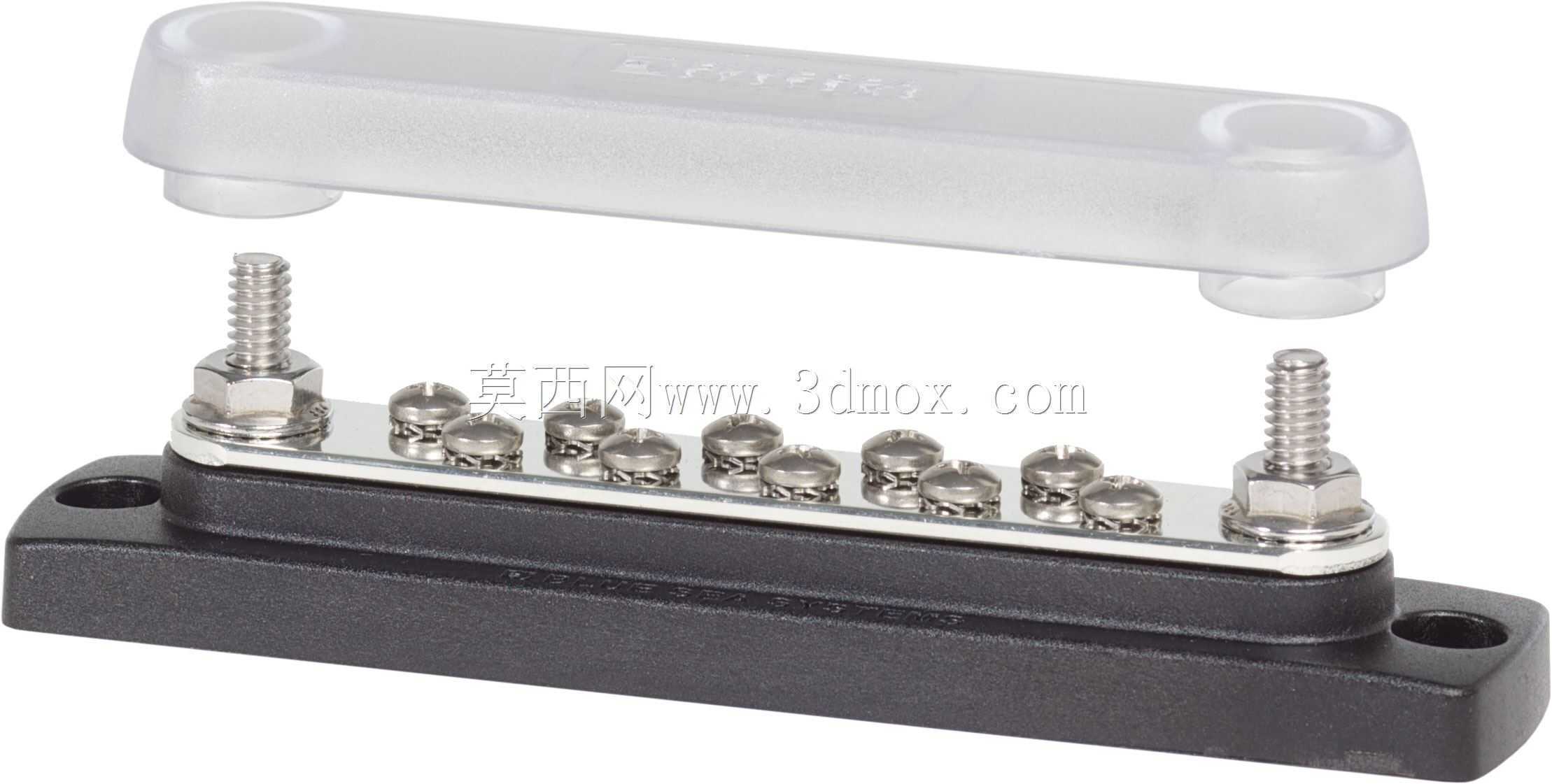

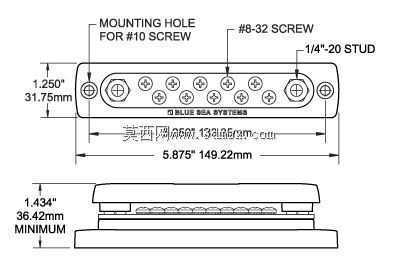

　　基座外形为长条形，底部带有安装翼板，两端开设固定孔，可通过螺栓固定在面板、支架或电气箱内壁。安装边界设计时需要重点考虑三个方向的空间：长度方向要覆盖汇流排本体及两端固定孔距；高度方向要计入主螺柱露出长度、螺母、垫圈和电缆线鼻堆叠高度；宽度方向则要预留电缆弯曲半径、端子压接后外轮廓以及绝缘间隙。若安装在金属舱壁附近，应保证带电体与周边金属件之间有足够隔离距离，必要时在汇流排外侧增加防护罩，防止工具误触或金属碎屑搭接。

　　导电排的截面需要与额定电流相匹配，使主干电流通过时温升受控。支路端子虽然单路电流相对较小，但压紧面、螺纹规格和接触面积仍需保持一致，避免个别支路因接触压力不足而发热。绝缘基座应具备一定刚性，能够在主螺柱反复拧紧时不发生明显变形；同时材料表面应耐油污、耐粉尘，并适应车载振动和温度变化环境。基座边缘做圆角处理，可减少安装过程中对电缆绝缘层的磨损。

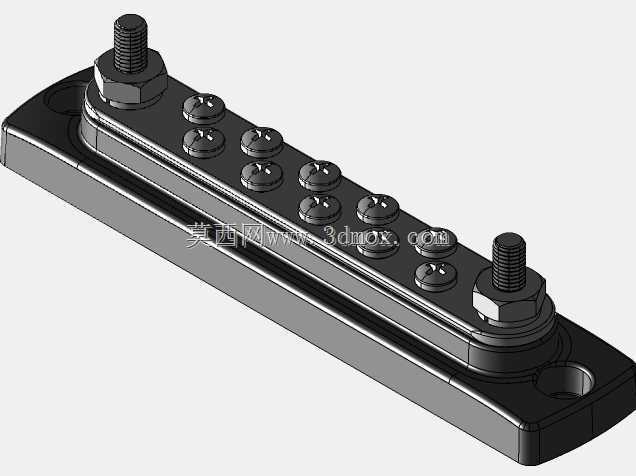

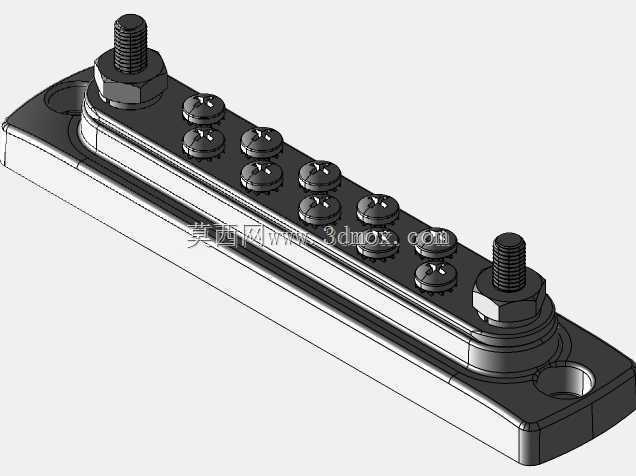

　　三维建模时，可将模型拆分为导电铜排、绝缘底座、主螺柱、锁紧螺母、支路螺钉、垫圈和安装紧固件等几个层级。长基座适合采用拉伸特征建立主体，再通过切除特征形成固定孔、端子容纳槽和定位结构；主螺柱可用旋转或螺纹特征表达，装配时重点约束同轴关系和压紧面贴合；支路端子按阵列方式布置，可提高模型修改效率。若用于布线设计，还应在主螺柱和支路端子位置保留电缆线鼻的包络空间，不能只按裸件外形校核干涉。

　　工程选型时，该类部件不是简单的外观件，而是配电回路中的电流节点。设计人员需要结合主干电缆截面、支路数量、单路负载电流、短路保护配置、安装姿态和维护频率综合判断。汇流排固定面应平整，避免基座悬空受力；接入电缆后，线束走向宜横向或竖向自然引出，不应让电缆重量长期拉扯端子。对于振动较强的车辆或设备，紧固处应采取防松措施，并在检修周期内检查端子温升和压紧状态。

　　整体来看，该结构把大电流主干连接、多支路分配、绝缘防护和面板安装集中在一个紧凑组件中，适合直流电源集中配电场景。其建模重点不在复杂曲面，而在接线点位、紧固件空间、绝缘边界和安装孔位的准确表达；这些细节直接决定后续线束布置、装配可达性以及现场使用可靠性。
