1206封装贴片MLCC电容三维结构模型

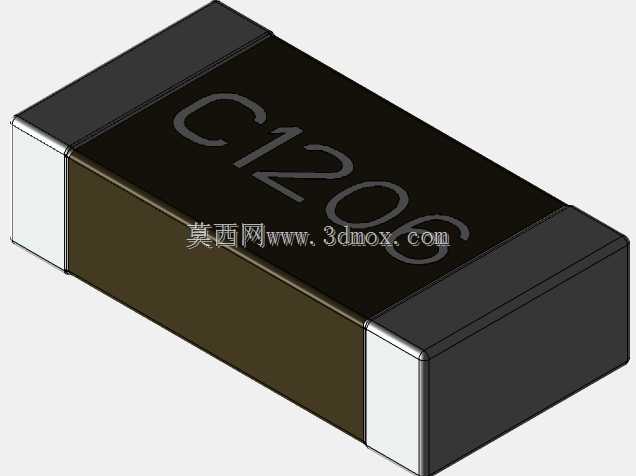

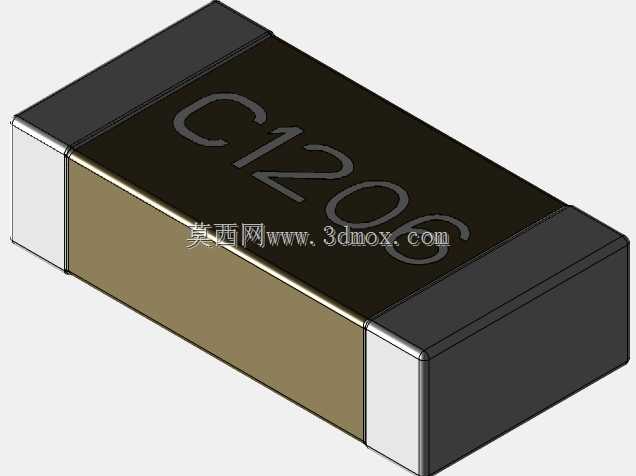

在消费电子、工业控制板卡、通讯设备的PCB布局设计环节，1206封装的多层陶瓷贴片电容是板级电路里应用极广的无源基础器件，这类电容承担着电源去耦、信号滤波、高频旁路、直流隔离等核心电路功能，相比传统直插电容，其贴装适配性更强，能适配高速SMT产线的全自动贴装流程，大幅提升板卡组装效率。这款模型严格按照1206封装的实体尺寸构建，长度方向控制在3.2mm，宽度为1.6mm，本体高度0.85mm，建模时完整还原了电容本体的层叠结构特征：两端的金属端电极做了倒角细节处理，和陶瓷介质本体的衔接边界清晰，本体表面的丝印标识位置、字体比例完全对标量产实物，能直接用于PCB装配干涉检查、整机结构堆叠仿真、SMT贴装路径模拟等实际工程场景。做这类表贴元器件建模时，核心要把控的是安装边界的尺寸精度，不能只做外观示意——两端焊盘的搭接长度、本体和周边元器件的安全间距、回流焊过程中元件的高度占位，都是结构工程师和PCB Layout工程师协同设计时必须核对的参数，模型里把端电极的金属镀层厚度、陶瓷本体的棱角过渡都做了写实还原，没有做过度的外观美化，完全贴合量产元件的实际外形公差范围。在实际选型应用中，1206封装的MLCC相比更小的0805、0603封装，能承载更高的额定电压，容值覆盖范围也更宽，常被布置在电源输入端口、功率器件周边的滤波位置，建模时特意区分了陶瓷介质本体的深褐色外观、端电极的银白色金属质感、表面丝印的哑光字符效果，在做整机产品的爆炸图渲染、装配工艺演示动画时，能直接调用无需二次调整材质。很多工程师在做板级结构验证时，常因为元器件模型尺寸不准导致后期试产出现贴装干涉、焊盘对位偏移的问题，这款模型的所有安装面、定位基准都和实物 datasheet 标注的尺寸完全对齐，端电极的底面共面度也做了符合工艺要求的处理，能直接导入各类ECAD、MCAD协同设计软件，用于检查PCB布局时元件和结构件的间隙、过波峰焊时的元件高度是否超出壳体限位，甚至可以用于SMT贴片机的吸嘴取料位置模拟，提前预判吸嘴吸附时的接触面是否足够，避免量产时出现抛料问题。
