齿轮联动双爪同步夹持剪式机构

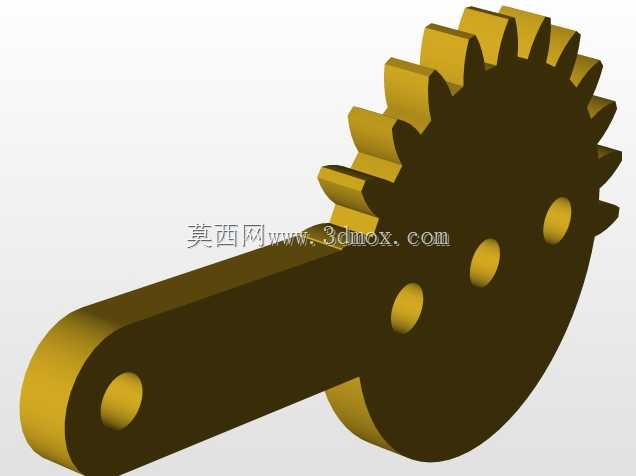

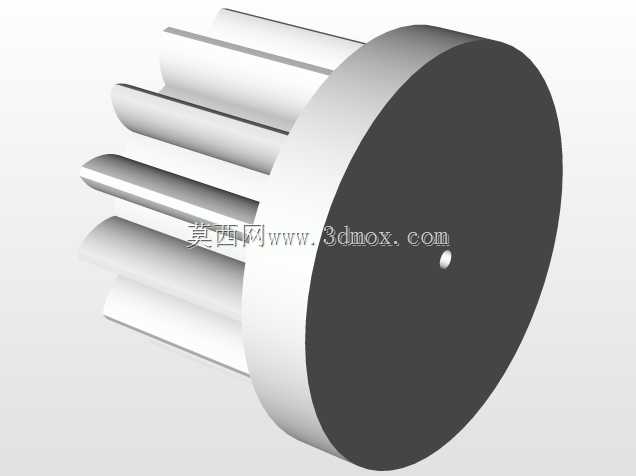

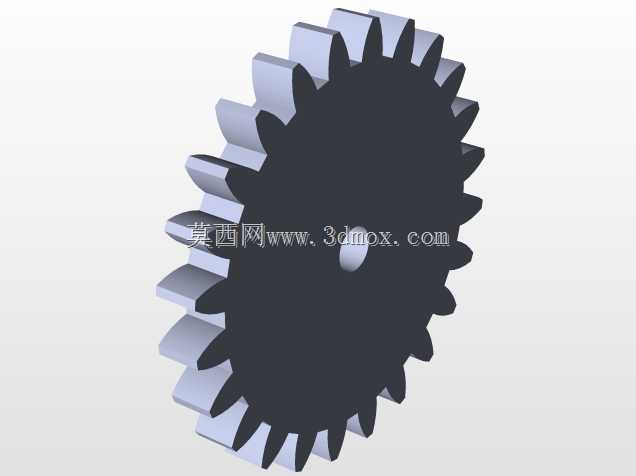

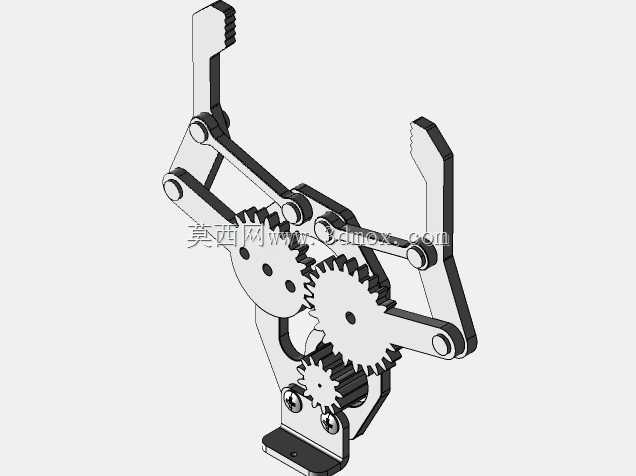

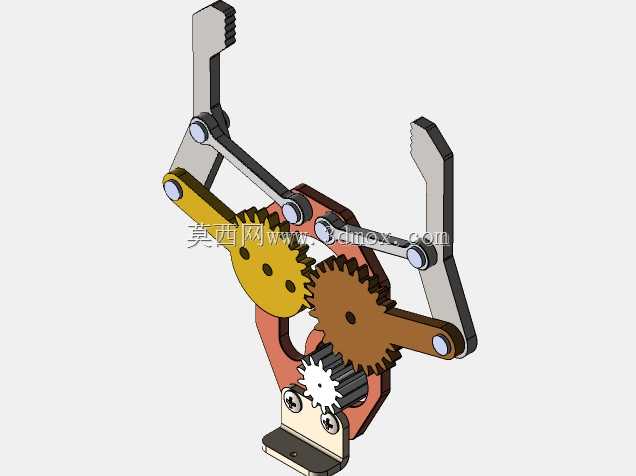

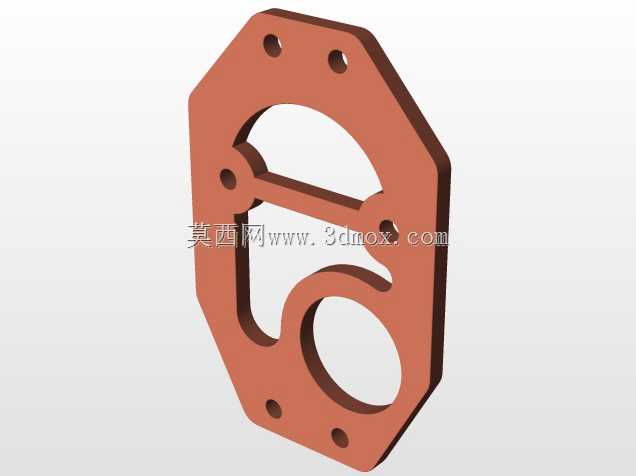

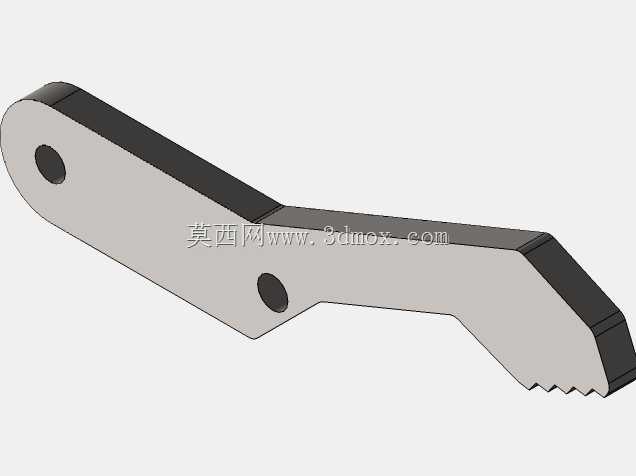

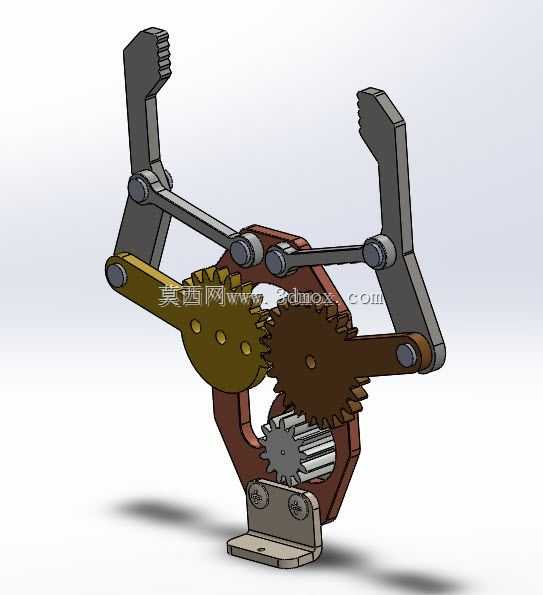

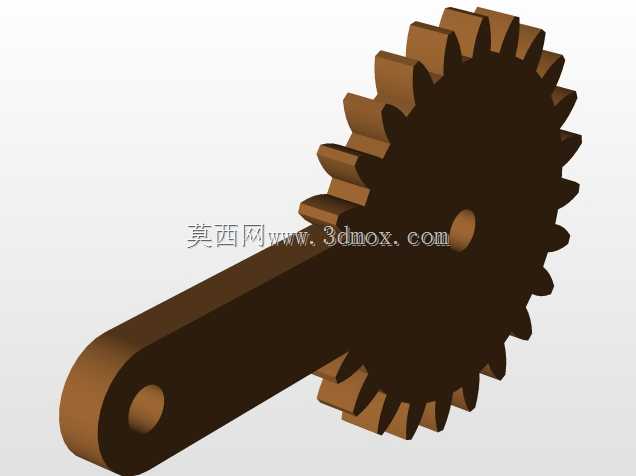

这款剪式夹持机构在轻工包装、小型零件分拣、非标自动化上下料工位中有着十分广泛的适配场景，尤其适合对夹持同步性有要求的小尺寸工件抓取作业，比如电子元器件引脚整理、小型注塑件取件、五金小零件转运等工况，相比单臂夹爪，它的双爪同步动作特性可以避免工件被夹偏、弹出的问题，夹持过程中受力更均匀。从结构设计逻辑来看，整套机构采用齿轮啮合作为核心传动路径，底部输入齿轮与两组扇形齿板啮合，将输入轴的旋转运动转化为两组夹臂的同步张合动作，每一组夹臂都通过连杆与对应齿板形成铰接的平行四边形联动结构，保证夹爪在开合全程始终保持竖直姿态，不会出现夹持角度倾斜的问题，夹爪内侧设计有锯齿形咬合面，能够提升与工件接触的摩擦力，针对表面光滑的圆柱类、薄片类工件也能稳定夹持，不会出现滑脱。设计过程中优先考虑了安装边界的适配性，底部采用带安装孔的平板式固定基座，两个安装孔的孔位间距适配常规的型材安装标准，不需要额外做转接板就可以直接固定在直线滑台、机械臂末端或者工位固定支架上，整套机构的横向最大开合尺寸覆盖常规小型零件的夹持范围，收拢状态下的横向占用空间小，不会和周边工位的其他结构产生运动干涉。在功能特性上，这套机构没有采用复杂的弹性元件或者多组动力输入，仅靠单路旋转输入就可以实现双爪的同步对中夹持，传动路径上的铰接点都采用销轴转动配合，运动过程中的阻力小，齿轮啮合的传动间隙可以通过铰接点的偏心调整结构进行补偿，长期使用出现磨损后也能快速调整间隙，保证夹持精度。夹臂的长度设计经过运动仿真验证，在整个开合行程内，连杆与齿板、夹臂之间不会出现死点位置，输入扭矩的传递效率稳定，不需要过大的输入力就可以获得足够的夹持力，针对不同的夹持力需求，只需要调整输入轴的旋转扭矩就可以适配，不需要更换结构零件。整套结构的外露部件没有易卡滞的细小缝隙，作业过程中即使有少量粉尘、碎屑落在机构表面，也不会轻易卡入传动铰接位置，日常维护只需要定期在铰接点和齿轮啮合位置加注润滑脂即可，维护成本很低，适合在连续运行的自动化产线上长期使用。
